法兰接口侧通式流体输送泵壳体结构

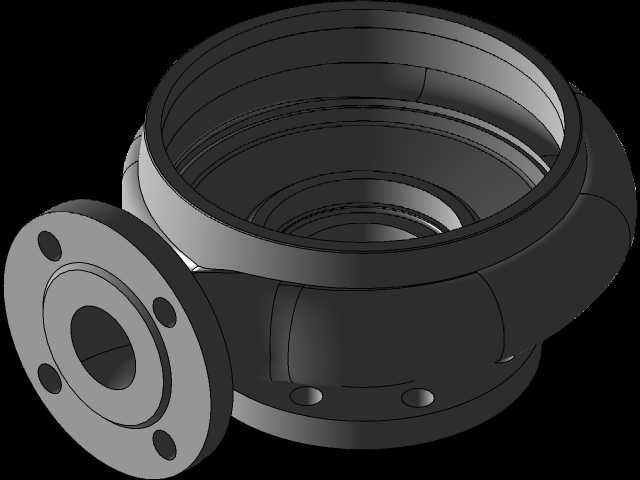

　　在流体输送系统的管路布局里，这类带侧置法兰接口的泵体结构，常被用在需要侧向接管、紧凑排布管线的工况场景中，比如中小型循环供水系统、化工介质短途输送单元、设备配套冷却回路里，都能见到类似结构的泵壳应用。不同于轴向进出的常规泵体，侧通式的结构能让管线在安装时减少90度弯头的使用，降低管路沿程阻力，同时压缩整个泵组的轴向安装空间，对于安装位局促的设备内嵌配套场景十分友好。从结构设计逻辑来看，整个泵壳的主体为回转式承压腔体，内壁做了多阶台阶式的环槽设计，这些环槽并非工艺冗余结构，而是分别对应叶轮安装定位、密封件嵌装、泵盖配合止口的功能需求，每一段台阶的直径差都经过配合公差核算，既要保证装配时零件能顺利导入，

　　又要控制配合间隙避免运行时出现介质内泄。侧置的法兰接口和主腔体采用一体化铸造结构，衔接位置做了大圆弧过渡处理，避免直角结构带来的应力集中问题——毕竟泵体在运行时会承受介质的脉动压力，尤其是启停瞬间的水锤冲击，过渡位置的应力如果集中，长期运行很容易出现裂纹渗漏。法兰端面上均匀分布的螺栓孔，位置度公差控制在合理范围内，能和标准管路法兰直接匹配对接，不需要额外加工转接板，法兰密封面的平面度要求也对应常规垫片密封的使用需求，不管是橡胶垫片还是金属缠绕垫片，都能实现可靠的端面密封。主腔体的开口端同样设置了法兰连接结构，用于和泵盖或者驱动端的连接座配合，端面上的小凹坑是定位销孔或者螺栓沉孔的位置，用来保证装配时的同轴度，

　　避免泵盖安装偏斜导致叶轮和腔体内壁出现刮擦。从安装边界来看，这类泵体的最大外轮廓由主腔体的外径和侧法兰的外伸长度共同决定，安装时需要预留侧法兰的接管操作空间，以及主腔体轴向端的装配检修空间，不需要额外做复杂的安装基座，依托法兰和管路的连接就能实现初步定位，再辅以底部的支撑脚就能完成固定。在实际建模过程中，这类结构需要重点处理腔体壁厚的均匀性，尤其是侧法兰和主腔体衔接的位置，要避免壁厚突变导致铸造时出现缩孔缺陷，内壁的过渡圆角也要和铸造工艺的脱模斜度匹配，减少后续机加工的余量。整个腔体的流道部分做了顺滑过渡处理，没有突兀的台阶或者棱角，能减少介质在腔体内的湍流损失，提升泵的运行效率。不同于冲压焊接的泵壳，

　　这类铸造结构的泵壳承压能力更强，适合输送有一定压力的流体介质，而且整体刚性更好，运行时的振动和噪声更低。在做结构校核的时候，需要重点关注主腔体和侧法兰衔接位置的强度，以及法兰端面的刚度，避免螺栓锁紧时法兰出现翘曲导致密封失效。对于选型的工程师来说，这类结构的泵体可以直接适配标准尺寸的叶轮和密封组件，不需要单独定制内部零件，维护更换配件的成本更低，而且侧出的接口方向可以根据管路布局的需求在铸造时调整角度，适配不同的安装场景。在三维建模的过程中，回转主体部分可以通过旋转特征快速生成，侧法兰部分通过拉伸和布尔运算和主体合并，再对衔接位置做圆角处理，螺栓孔和定位孔通过阵列特征实现，能保证孔位的均匀分布，同时减少建模的重复工作量。需要注意的是，腔体内壁的各阶台阶尺寸要和对应配合的零件尺寸做关联设计，一旦叶轮或者密封件的尺寸调整，对应的台阶尺寸可以同步更新，避免出现装配干涉。
