立式保温储料罐体结构设计方案

　　在化工、食品加工、生物医药等行业的物料储运环节，立式保温储料罐是衔接上游生产工序与下游分装、反应工序的核心中转设备，这类罐体的设计合理性直接影响物料存储稳定性、车间空间利用率以及后期运维的便捷程度。本次呈现的立式储料罐体采用三段式筒身拼接结构，区别于常规一体卷制筒身，分段式设计一方面适配大容积罐体的板材加工能力限制，单段筒身可采用常规幅面的不锈钢板材卷制焊接，降低超大板材采购与加工的难度，另一方面分段结构可在筒身夹层内分段填充保温介质，避免整体填充时出现的保温层沉降、局部空隙问题，保证罐体周向与轴向的保温性能均匀，减少存储过程中物料与外界的热交换，适用于对温度波动敏感的液态、膏状物料恒温存储场景。

　　罐体顶部采用标准椭圆封头结构，封头处预留了人孔、进料口、排气口以及温度检测接口的安装位，人孔采用快开式压环结构，无需额外工具即可开启，方便运维人员进入罐体内部进行定期清洁、焊缝检查与残留物料清理；进料口设置在封头偏心位置，可对接上游来料管道，进料时物料沿筒壁流下，减少直接冲击罐底产生的飞溅与泡沫，排气口配置阻火透气结构，平衡罐内外压力的同时，避免外界杂质进入罐内污染物料，也可防止罐内挥发性物料外泄带来的安全隐患。罐体顶部周向均匀分布四个吊耳，吊耳采用加厚钢板折弯焊接成型，焊接位置做了局部加强处理，可适配车间行车的吊装作业，满足罐体整体安装、移位的吊装受力需求，吊耳的开孔尺寸匹配常规卸扣规格，无需额外定制吊具即可完成吊装作业。

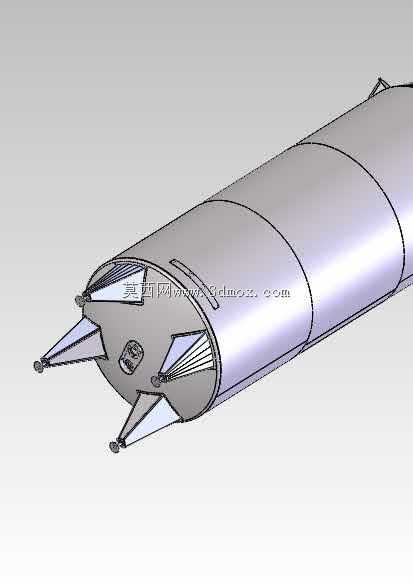

　　罐体底部采用锥底结构，锥角设计为120度，既可以保证粘稠物料能够依靠自重完全排出，避免罐底残留物料堆积变质，又不会因为锥角过小导致罐体整体高度过高，增加车间竖向空间的占用。支撑结构采用三支腿式设计，支腿采用型钢焊接成三角桁架结构，相比单根型钢支腿，桁架结构的抗侧向载荷能力提升40%以上，可承受满载时罐体的整体重量以及车间内可能出现的水平冲击力，支腿底部配置可调式地脚板，可通过调节螺栓调整罐体的水平度，抵消安装地面的平整度误差，保证罐体安装后处于垂直状态，避免长期偏载导致的焊缝开裂、支腿变形问题。支腿与罐底的连接位置采用加强圈过渡，将罐体载荷均匀分散到锥底的环形区域，避免局部应力集中导致的锥底变形。

　　从安装边界来看，该罐体的筒身外径控制在1.8米范围内，三支腿的外接圆直径为2.2米，安装时只需预留周边0.5米的操作空间即可满足日常阀门操作、巡检的需求，罐体总高度为4.2米，适配常规层高5米以上的生产车间，顶部进料口的接口高度为3.9米，可对接高度3.5米左右的上层出料管道，底部出料口的离地高度为0.6米，可直接对接物料输送泵或者周转桶的进料口，无需额外搭建操作平台。筒身外壁预留了液位计安装接口、取样口接口，液位计可采用磁翻板结构，直接安装在筒身侧方，无需在罐内额外安装浮球等部件，减少罐内的清洁死角；取样口设置在筒身下部距离锥底0.3米的位置，可在不打开人孔的情况下随时取样检测物料状态，取样口配置球阀控制，操作便捷无泄漏。

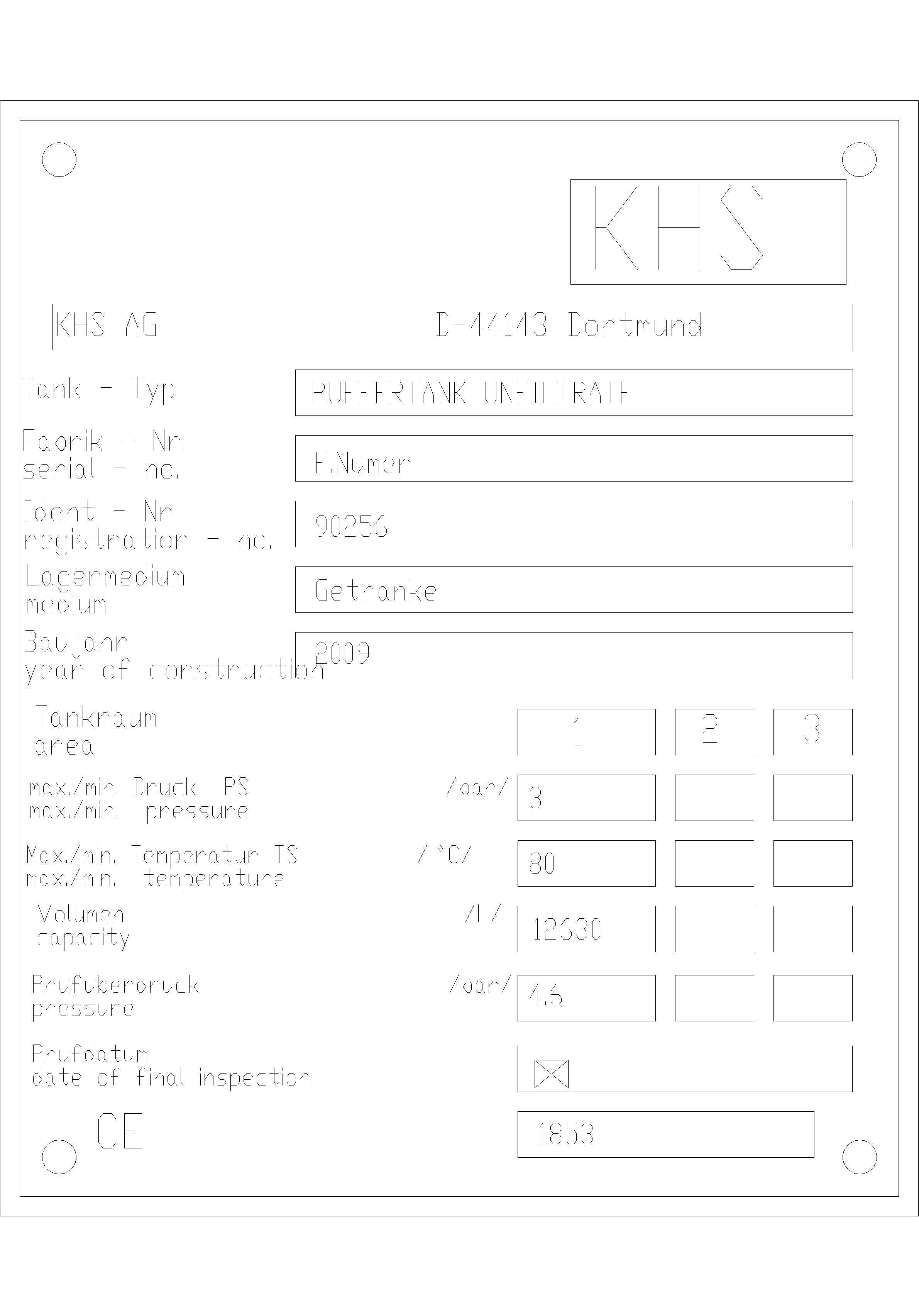

　　设计过程中，筒身的焊缝全部采用双面焊工艺，内壁做抛光处理，粗糙度达到Ra0.8，满足食品、医药行业的卫生级要求，避免物料挂壁残留；保温层采用聚氨酯发泡填充，厚度为50mm，外层采用薄不锈钢板做保护层，既可以保护保温层不受机械损伤，又具备良好的耐腐蚀性能，适配车间内潮湿、有轻微腐蚀介质的使用环境。罐体的承压设计按照常压容器标准执行，可承受-0.02MPa到0.05MPa的工作压力，满足常规物料常压存储的需求，若用于带压存储场景，只需调整筒身板材厚度与封头壁厚即可适配，整体结构具备良好的改型适配性，可根据不同的物料存储需求调整容积、接口位置与保温层厚度。
