踏板车用通风式制动盘转子结构设计

　　日常通勤类踏板摩托车的前制动系统多采用单盘浮动卡钳配置，制动盘转子作为直接参与摩擦减速的核心部件，其结构合理性直接决定制动热稳定性、涉水恢复能力与长周期使用的形位公差保持能力。这款适配Aerox及同平台MBK Nitro车型的制动盘转子，在设计阶段优先考虑了城市通勤场景下频繁启停、低速跟车、雨季涉水等高频使用工况，没有盲目追求大直径赛道化设计，而是在原厂安装边界内做了散热与结构强度的平衡优化。

　　从安装边界来看，该制动盘完全匹配原厂轮毂的安装孔位，中心定位孔与轮毂轴头的配合公差取H7/g6间隙配合，无需额外打磨或加装衬套即可直接装配，三个周向均布的沉头安装孔深度经过精确核算，锁紧后螺栓端面不会高出摩擦面，避免卡钳活塞回位时出现刮碰。盘体外径控制在原厂卡钳摩擦片的有效工作半径范围内，不会出现摩擦片偏磨或超出卡钳夹持范围的问题，安装时只需对准轮毂上的定位标记，按对角顺序拧紧螺栓即可达到预设预紧力，无需额外调整卡钳位置。

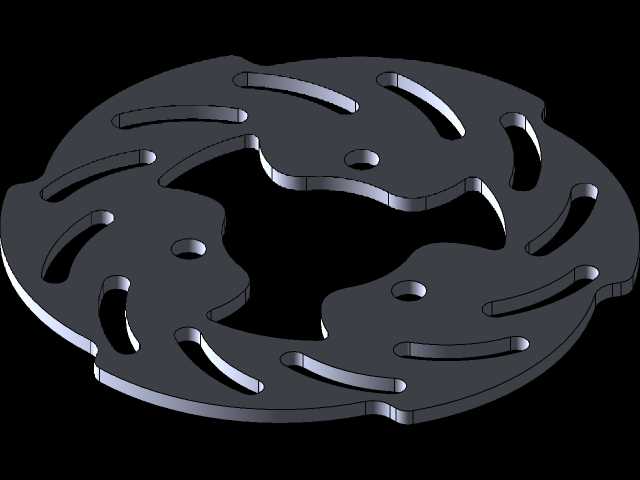

　　结构设计上，这款制动盘采用了一体化非浮动结构，相比多铆钉连接的浮动盘，减少了长期使用后铆钉松动、盘片旷量的故障点，更适合日常通勤的低维护需求。盘体厚度取常用的4mm规格，摩擦面平面度公差控制在0.02mm以内，保证制动时摩擦片与盘面全接触，避免局部压力过大导致的热斑与制动抖动。盘面的弧形开槽设计并非单纯的造型装饰，每一条槽道的走向都顺着盘体旋转方向布置，制动时摩擦产生的磨屑会顺着槽道被快速甩出，不会夹在摩擦片与盘面之间加剧磨损；同时槽道增大了盘体与空气的接触面积，连续制动时的热量可以通过槽道间的空气流动快速散出，避免盘体温度过高导致摩擦系数热衰减。此外，这些弧形槽在涉水行驶时可以快速划破盘面水膜，让制动系统在过水后短距离内恢复足够制动力，减少雨季骑行的制动安全隐患。

　　盘体外缘的波浪形切边设计，一方面进一步减轻了盘体自身重量，降低了前轮的非簧载质量，提升转向时的灵活性；另一方面，这种非连续外缘可以在盘体受热膨胀时提供微小的形变释放空间，避免长期高温使用后盘体出现翘曲变形，延长制动盘的使用寿命。盘体上的三个小圆孔为动平衡校准孔，在加工完成后会根据整盘的动平衡测试结果去除多余重量，保证高速旋转时不会出现径向跳动，避免高速制动时出现方向盘抖动的问题。

　　从实际使用场景来看，这款制动盘的摩擦面积经过核算，完全满足125-155cc排量踏板车的制动需求，在单人骑行60km/h初速度下的制动距离可以稳定控制在安全范围内，即使双人满载骑行，频繁制动下的热衰减也明显小于无开槽的原厂实心盘。材料选用常用的灰铸铁材质，兼顾了摩擦系数稳定性与耐磨性，表面经过防锈处理，长期存放或雨季使用后不会轻易出现锈斑，避免锈迹导致的初期制动异响。

　　在建模过程中，所有安装孔位的位置度、槽道的轮廓度、盘面的平面度都严格按照量产零件的公差要求设定，每一处倒角都做了0.5mm的圆角处理，避免应力集中导致的盘体开裂。卡钳摩擦片的扫掠区域经过反复校核，确保开槽位置不会出现在摩擦片的持续接触区域，避免制动时出现踏板跳动的反馈。整个盘体的重量控制在原厂件同等水平，不会给前轮增加额外负担，同时结构强度经过有限元校核，在最大制动力矩下的形变量满足使用要求，不会出现盘体碎裂的风险。
