内径30mm铝制卡丁车制动盘托架结构

　　在小型休闲卡丁车的行走制动系统里，制动盘托架是衔接轮毂与制动盘的核心受力零件，直接决定制动过程的扭矩传递效率与运行稳定性，这类零件的设计往往需要兼顾轻量化需求与结构强度，避免在频繁制动的工况下出现形变或者连接松脱的问题。这款铝制托架的核心安装内径设定为30mm，能够直接适配对应直径的轮毂轴端，安装时不需要额外加装轴套来调整配合间隙，减少了装配环节的累计公差，也降低了高速转动时的同轴度偏差风险。托架上预留了6mm与8mm两种规格的键槽，能够匹配不同键宽的传动平键，既可以适配原厂标配的传动键，也能满足改装场景下更换高强度键的需求，键槽的位置做了对称度校验，确保扭矩传递过程中键的受力均匀，不会出现单侧应力集中导致的键剪切失效问题。

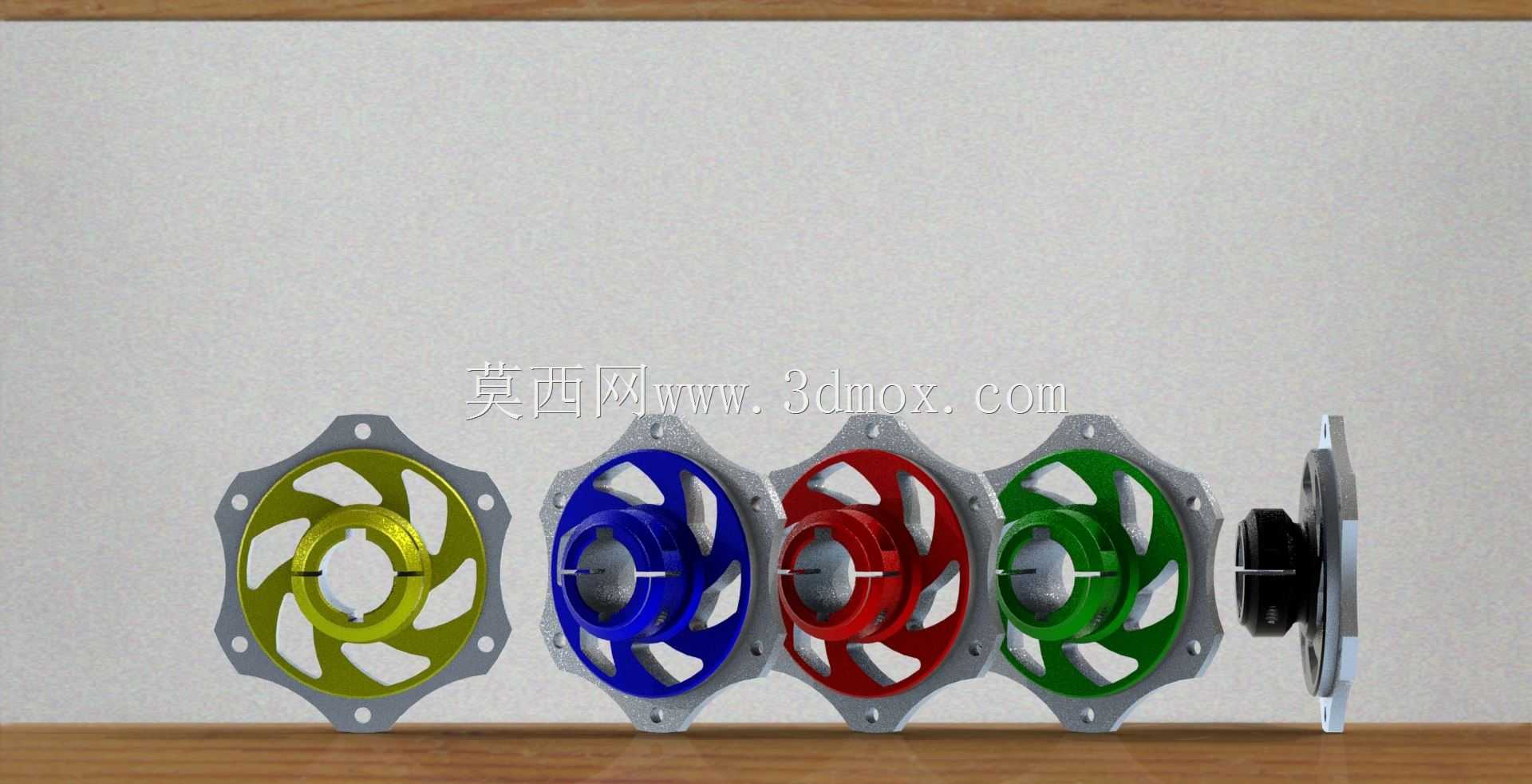

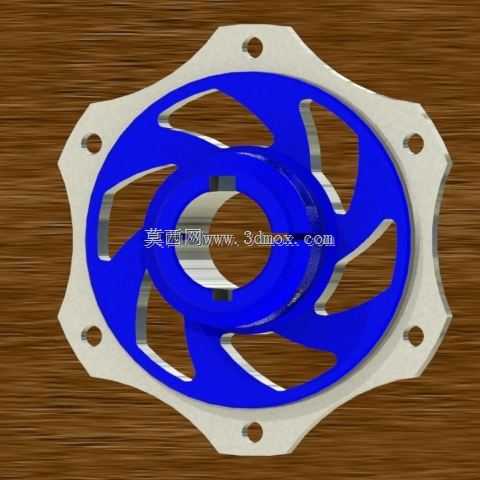

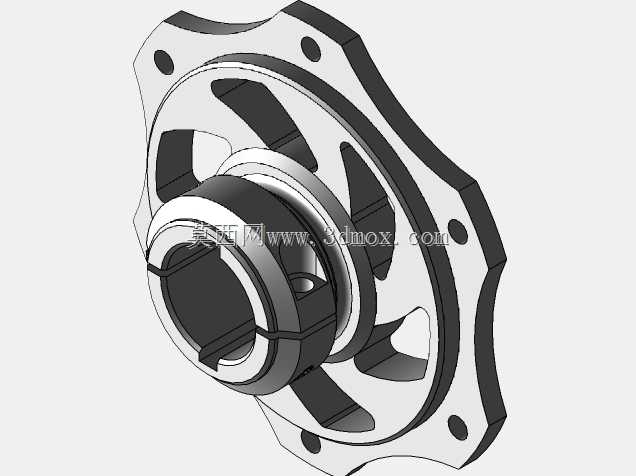

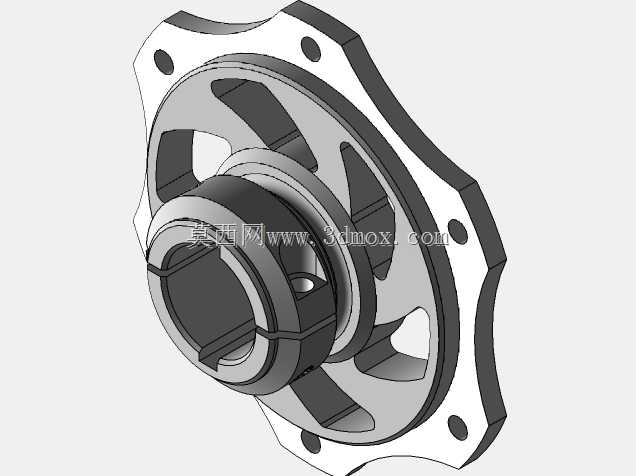

　　从结构外形来看，托架采用了分体式的双色结构设计，外层的银灰色安装法兰边均匀分布了6个安装孔，孔位的节圆直径经过精准核算，能够直接对应标准卡丁车制动盘的安装孔位，安装时螺栓可以直接穿入锁紧，不需要额外对制动盘进行打孔改装。法兰边的外轮廓采用了多段圆弧切边的造型，并非完整的正圆形结构，这种设计一方面是为了去除零件上非受力区域的多余材料，进一步降低零件自身重量，减少轮毂端的转动惯量，让车轮的转向与加减速响应更灵敏；另一方面，切边后的轮廓能够在制动盘高速转动时带动周边空气流动，辅助带走制动过程中摩擦产生的热量，降低制动盘的热衰减幅度。内层的蓝色主体结构做了辐条式镂空设计，六条弯曲的辐条从中心轴套位置向外延伸连接到外层法兰，

　　辐条的截面采用了变厚度设计，靠近中心轴套的位置厚度更大，能够承受轴端传递的最大扭矩，靠近外层法兰的位置厚度逐步收窄，在保证结构强度的前提下最大化镂空区域的面积，既提升了散热通风的效果，也进一步压缩了零件的整体重量。在实际装配场景中，这款托架的安装边界需要重点核对几个尺寸参数：除了30mm的中心内径与轴端的配合公差需要控制在过渡配合区间外，外层安装孔的沉头深度需要与所用螺栓的头部高度匹配，确保螺栓锁紧后头部不会突出托架表面，避免与制动盘的内侧产生摩擦干涉；两种键槽的深度需要符合平键的装配标准，确保键装入后顶面与键槽顶部留有0.2-0.3mm的间隙，避免装配时出现键顶死的问题。从工况适配角度来说，这款托架采用铝制材质，

　　相比钢制零件拥有更好的导热性能，能够更快将制动盘传递过来的热量散发到空气中，同时铝材质的自重更轻，能够有效降低非簧载质量，提升卡丁车在颠簸路面行驶时的轮胎贴地性能。在设计过程中，辐条的弯曲角度经过了受力仿真校验，确保在紧急制动产生的峰值扭矩下，辐条的最大应力值低于铝材质的屈服强度，不会出现辐条断裂的问题；安装孔的位置度公差控制在0.1mm以内，确保制动盘安装后与轮毂轴的同轴度符合要求，避免制动时出现偏磨、抖动的问题。这类托架除了适配常规的休闲卡丁车外，也可以用于小型电动场地车、自制改装四轮车的制动系统改装，只要轴径与安装孔位匹配，就可以直接替换原有钢制托架，实现轻量化升级。需要注意的是，装配时轴端的锁紧螺母需要按照规定扭矩锁紧，并且加装防松垫片，避免在频繁的加减速与制动过程中螺母松脱，导致托架移位影响制动效果；日常维护时需要检查键槽与平键的磨损情况，如果出现键槽侧壁压溃、平键变形的情况，需要及时更换配件，避免制动时出现扭矩传递失效的安全隐患。
