手持便携家用吹风机外观结构设计

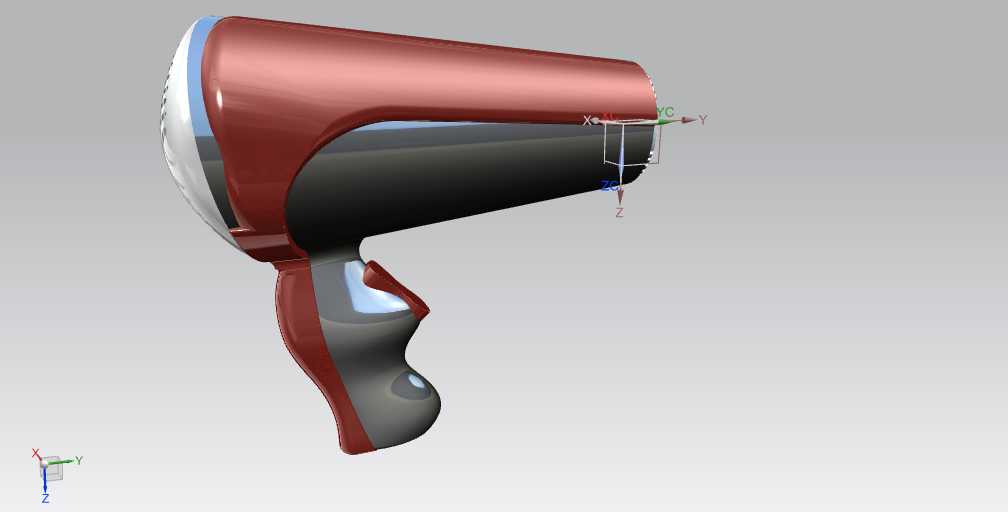

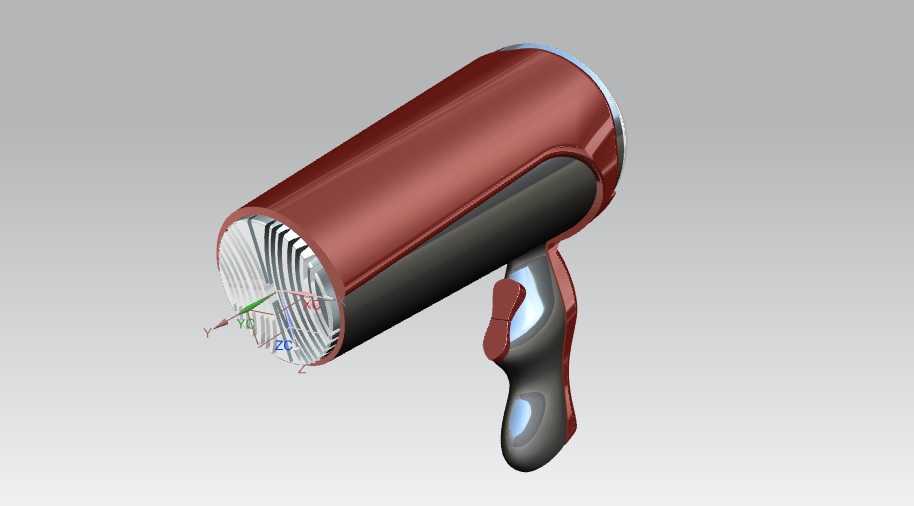

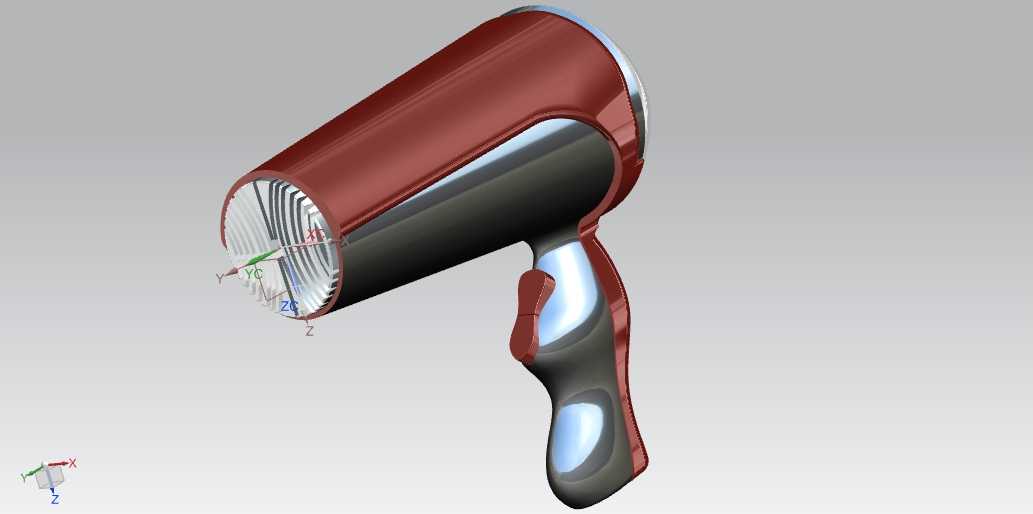

　　日常家用场景里，手持吹风机是理发后干发、造型打理最常用的小型手持电器，也常被应用在小型实验室、电子维修工位做局部快速风干、除潮作业，部分工业装配场景也会用同结构手持风筒做小面积除尘、热缩管加热辅助作业。这款手持吹风机的结构设计，首先围绕单手握持的人机工程边界展开，整体采用枪式握持布局，风筒主体为圆柱形流道结构，握持手柄向下倾斜设置，和主流手持电动工具的握持角度保持一致，适配多数成年使用者的手掌抓握弧度，长时间握持操作不易产生肌肉疲劳。

　　从功能结构来看，风筒前端为出风口区域，内置导流格栅结构，可将内部风机产生的气流梳理为平行直吹流场，避免出风紊流导致的吹干范围分散、风力损耗问题；风筒内部预留了发热组件、离心风机、控制电路板的安装空间，各部件的安装位都设置了定位卡扣与螺丝柱，装配时可直接对位卡接后打螺丝固定，不需要额外做定位治具辅助，能有效降低产线装配的工时成本。手柄区域设置了滑动式控制开关，开关位置刚好落在握持时拇指的自然活动范围内，操作时不需要调整手部握持姿势即可完成档位切换，手柄表面做了双色包覆设计，握持区域的软胶层可提升抓握摩擦力，即使手部沾水也不会出现打滑脱手的情况。

　　外形尺寸方面，风筒主体的直径控制在常规成年手掌可轻松环握的范围，整体长度适配日常家用收纳的抽屉、置物架尺寸，不会占用过多收纳空间；手柄的长度预留了四指抓握的空间，底部设置了电源线出线位，出线位置做了防弯折护套结构，可避免日常使用中反复弯折电源线导致的线芯断裂问题。设计过程中，重点平衡了内部流道的风阻与整机重量的关系，风筒内壁做了顺滑过渡处理，从风机安装位到出风口的流道没有突兀的台阶或直角结构，可最大程度降低气流流动过程中的风阻损耗，在相同风机功率下能获得更高的出风口风速；整机的重心落在手柄靠近握持位置的区域，握持时不会出现头重脚轻的前倾感，单手举持操作时手腕的受力更小。

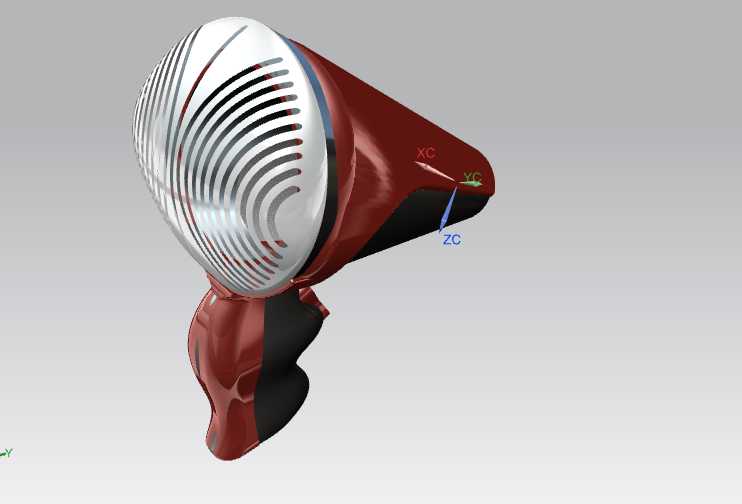

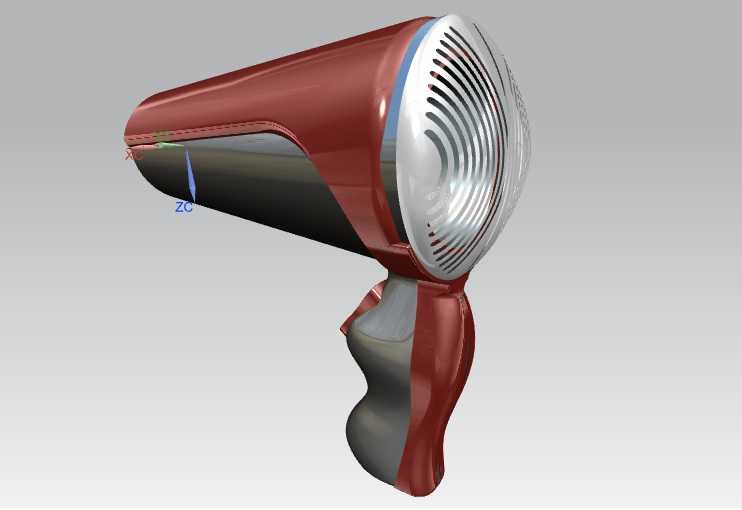

　　结构细节上，风筒尾部预留了进风滤网的安装槽，滤网采用可拆卸结构，日常使用中可直接拆下清理滤网上附着的毛发、灰尘，避免进风堵塞导致的风机负载过高、发热异常问题；机身的合模线设置在风筒侧面与手柄的背侧，日常握持时不会接触到合模缝的凸起边缘，握持触感更顺滑。开关组件的安装位做了密封挡筋设计，可避免日常使用时溅落的水滴滴入机身内部接触电路，提升使用过程中的安全性能。出风口的格栅采用同心圆加径向筋条的布局，筋条的间距控制在安全范围内，可防止使用过程中手指意外伸入风筒内部接触发热组件或转动的风机扇叶，符合家用小电器的安全设计规范。

　　针对不同使用场景的适配性，这款结构设计预留了风嘴配件的安装卡扣，可根据使用需求加装集风嘴、扩散风嘴等配件，满足直发吹干、卷发造型等不同的使用需求；机身外壳的壁厚设置均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，外壳的连接卡扣分布均匀，装配后上下壳的贴合缝隙均匀，不会出现局部缝隙过大、卡扣松脱的问题。
