法兰连接式金属波纹膨胀节结构设计

　　在工业管路系统的设计落地过程中，热胀冷缩带来的管路位移、设备运行传递的振动、安装对位产生的偏差，一直是管路结构设计中需要重点解决的问题，这款带法兰连接结构的金属波纹膨胀节，就是针对这类工况开发的管路补偿元件。从实际应用场景来看，这类膨胀节广泛覆盖化工流体输送、市政供热管网、工业循环水系统、空压机站管路、泵组进出口连接等多个场景，在泵与硬管的连接段，它可以有效吸收泵体运行产生的高频微幅振动，避免振动顺着硬管传递到整个管廊支架，降低管路支架的疲劳载荷；在长距离直线敷设的热力管段中，它可以补偿管道因介质温度变化产生的轴向伸缩量，避免管道因热应力累积出现焊缝拉裂、支架变形的问题；在设备与管路的对接安装环节，它还能弥补一定范围内的安装对位偏差，降低现场安装的对位精度要求，减少施工过程中的管路调整工作量。

　　从功能特性上看，这款膨胀节采用多层薄壁不锈钢波纹管作为核心补偿元件，波纹管的波形采用等距U型结构设计，这种波形结构在轴向受力时的应力分布更均匀，既能保证足够的轴向补偿能力，也能承受一定范围内的径向偏斜与角向位移，相比单壁波纹管，多层结构在同等补偿量下的刚度更低，对管路产生的附加反作用力更小，不会给相连的设备接口带来额外的载荷负担。两端的连接法兰采用凸面带颈结构，法兰盘上均匀分布螺栓通孔，安装时只需与对接管路的法兰片对齐，穿入螺栓紧固即可完成连接，无需现场焊接，拆装维护都十分便捷，法兰与波纹管的连接段采用直边段过渡设计，避免波纹管端部直接承受法兰紧固时的压应力，防止波纹管在安装过程中出现压溃变形的问题。

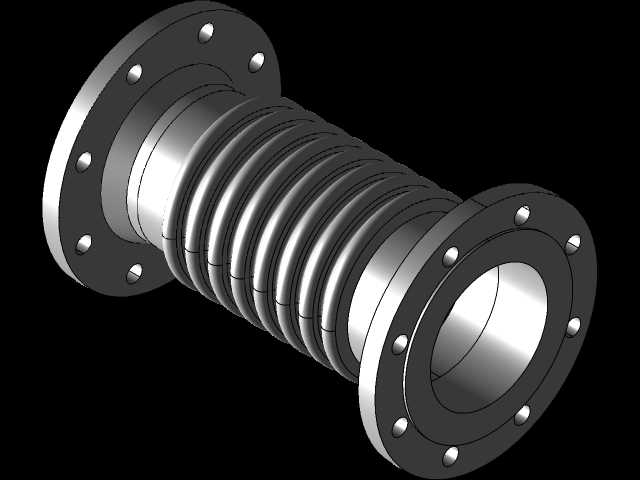

　　在设计思路上，这款模型的结构完全围绕工程实际的安装与使用需求搭建，首先确定的是公称通径与压力等级参数，对应DN125通径、PN16的压力等级，匹配常规工业管路的法兰连接标准，法兰的螺栓孔分布圆直径、螺栓孔数量、法兰厚度都遵循对应压力等级的法兰尺寸规范，保证模型可以直接对接同规格的标准管路法兰。波纹管的波数、波距、波高参数是结合额定补偿量确定的，380mm的总长度是在预留两端法兰直边段长度、波纹管有效补偿长度之后的总安装尺寸，这个长度既保证了波纹管有足够的伸缩行程，也不会因为总长过长导致管路失稳。建模过程中，波纹管的曲面采用扫掠特征生成，保证每一段波形的壁厚均匀一致，还原真实产品的成型结构，法兰上的螺栓孔采用圆周阵列特征生成，保证孔位的位置度符合安装要求，两端法兰的端面设置了平行度约束，避免安装时出现法兰面偏斜导致密封失效的问题。

　　从安装边界来看，这款膨胀节的安装长度为固定值，安装时需要在管路中预留对应长度的安装空间，两端法兰的对接面需要加装密封垫片，螺栓紧固时需要采用对角分次拧紧的方式，避免法兰面受力不均导致垫片压偏。由于波纹管部分为薄壁柔性结构，安装过程中不允许承受额外的扭转力，也不允许用波纹管的变形来强行纠正管路的过大安装偏差，否则会导致波纹管出现塑性变形，降低补偿能力甚至出现泄漏。在管路支架的布置上，膨胀节的两端需要设置导向支架，保证管路的位移方向沿着膨胀节的轴向，避免径向载荷直接作用在波纹管上，同时在靠近膨胀节的位置要设置固定支架，分担管路的内压推力，防止膨胀节被管路的内压推力拉长失效。

　　对于结构设计从业者来说，这类标准管路附件的三维模型可以直接调用到管路装配体中，不用从零开始建模，能够大幅提升管路系统的设计效率，在选型阶段可以直接通过模型核对安装尺寸、连接方式是否匹配系统设计要求，提前排查安装干涉问题；对于设备选型人员来说，模型的结构细节可以直观反映产品的连接形式、补偿结构形式，方便结合实际工况判断是否满足使用需求。整个模型的结构细节完全还原实物的装配关系，没有多余的简化结构，不管是用于装配干涉检查、管路布局模拟，还是用于生产加工的结构参考，都能满足工程使用的精度要求。
