手工组装作业用摆臂式机械定位装置

　　这套摆臂式机械定位装置，主要面向小批量多品种的手工组装工位设计，常见于电子元器件分装、小型五金件组配、精密仪表部件预组装这类无法完全适配全自动化产线的作业场景。在实际产线布局中，这类装置通常固定在防静电工作台的台面上，替代纯手工持件对位的作业模式，降低操作人员长时间持件的疲劳度，同时统一组装时的对位基准，减少因人工持件偏移造成的组装错位、压装偏斜等不良问题。

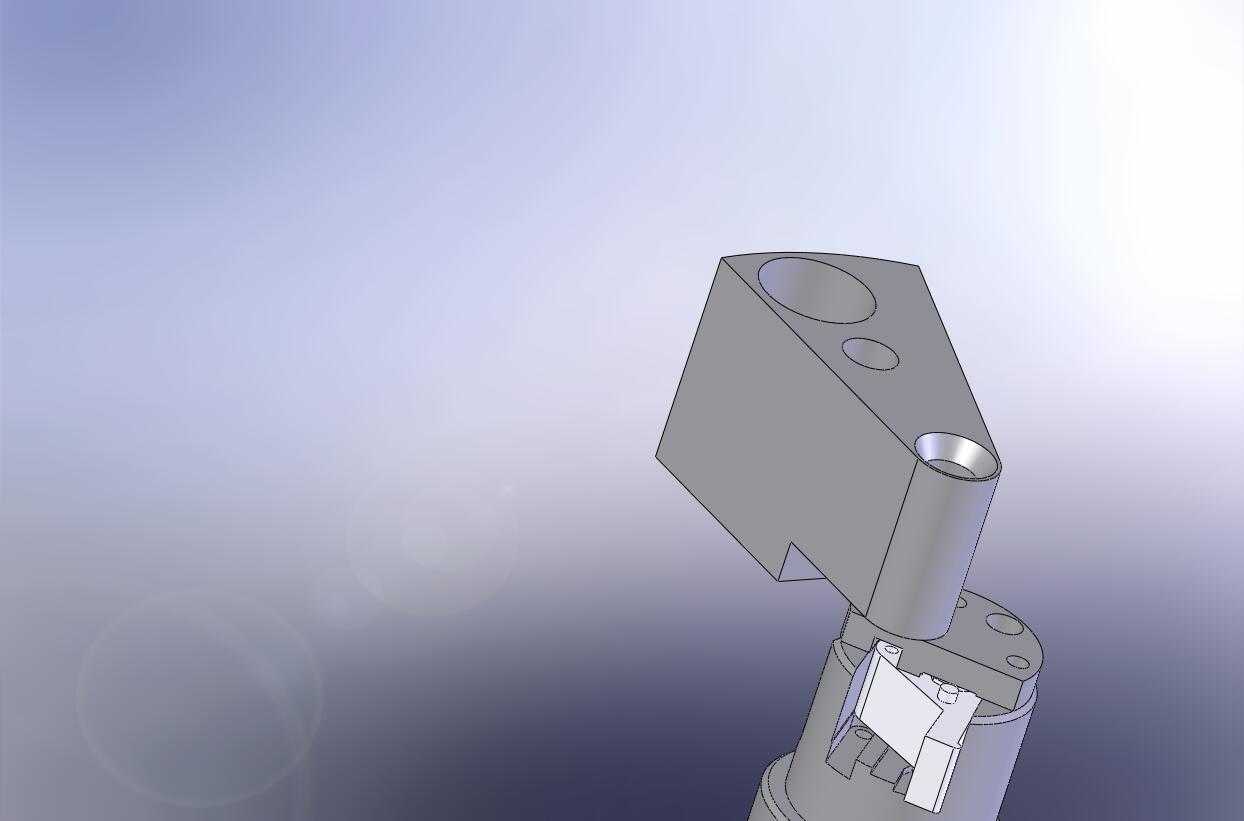

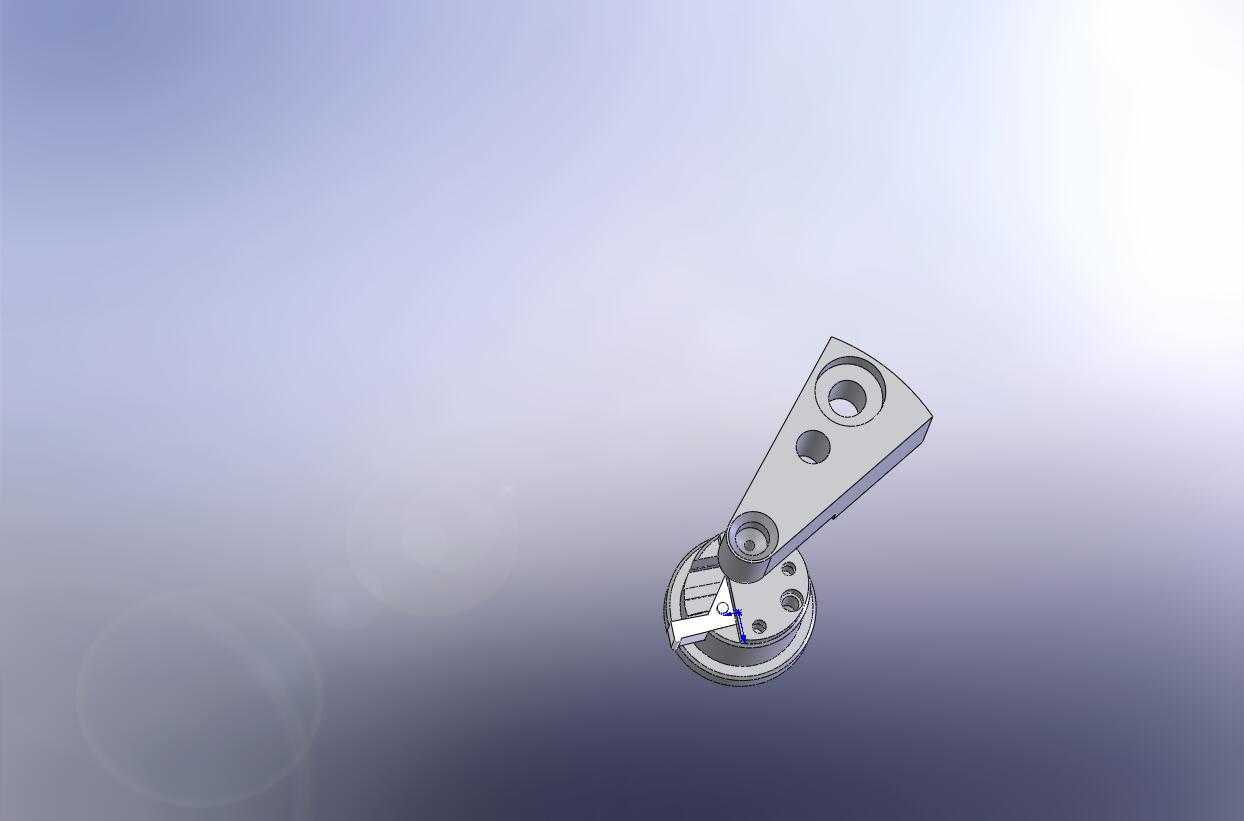

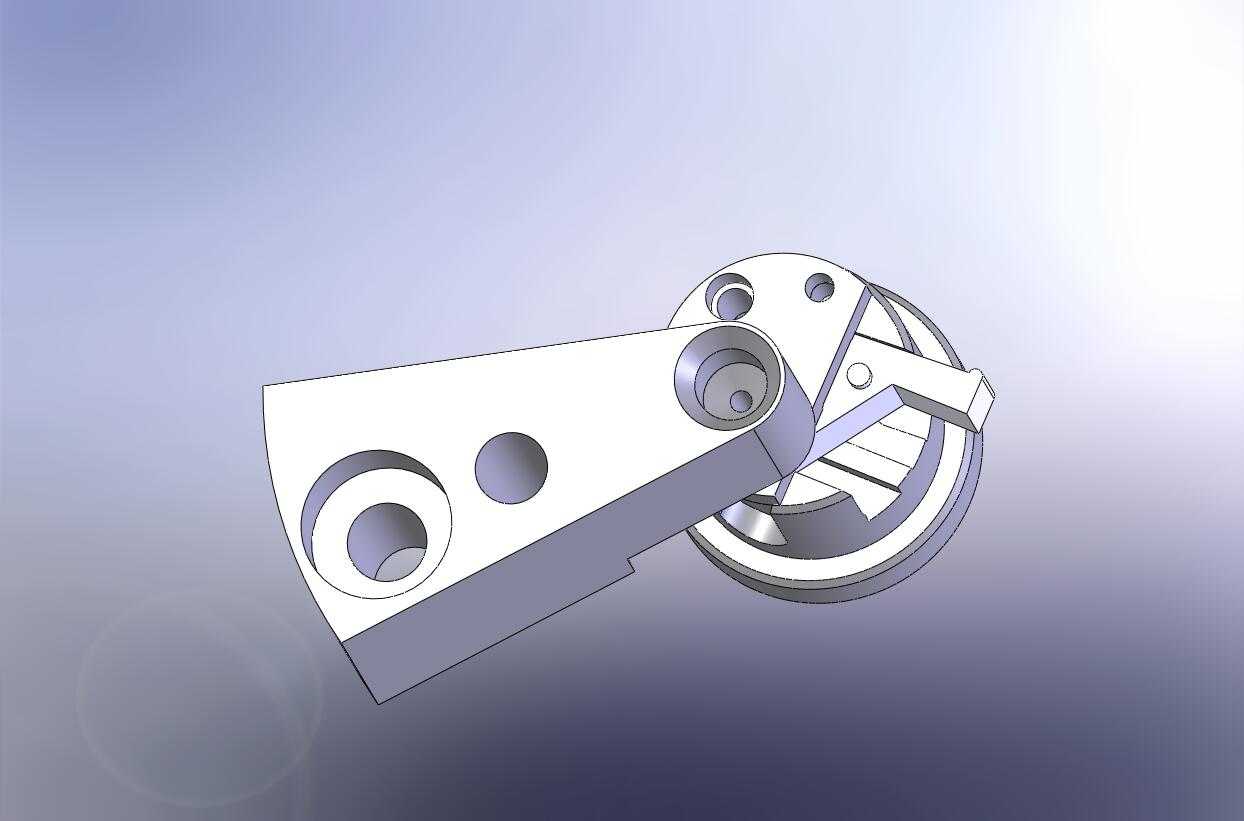

　　从结构功能来看，装置分为下部圆形安装基座与上部摆臂两个核心部分，基座上预留了多组沉头安装孔，可通过内六角螺栓直接固定在工作台的T型槽或者预先加工的安装螺纹孔上，基座中心设置了带限位台阶的铰接转轴，摆臂可绕转轴做0到120度范围内的水平回转，转轴处加装了阻尼衬套，摆臂转动到任意角度都能保持稳定姿态，不会因为工件自重或者操作人员手部触碰发生偏移。摆臂主体采用变截面的铣削加工结构，靠近转轴端厚度更大，保证铰接处的结构强度，远离转轴的作业端设置了三个不同孔径的定位孔，分别适配不同规格待组装工件的定位销，可根据当日组装的产品型号快速更换定位销，无需整体拆卸装置。摆臂侧面还预留了一个小型的紧定螺钉孔，当需要固定摆臂角度完成压装、螺丝锁付等受力较大的工序时，可拧紧紧定螺钉锁定摆臂位置，避免作业过程中摆臂回转造成工件移位。

　　设计过程中优先考虑了手工操作的人机工程学要求，摆臂的作业端高度设置在距离工作台面120毫米的位置，刚好匹配操作人员坐姿作业时的手部操作高度，无需抬臂或者弯腰即可完成对位、放件、组装的全流程动作。基座的直径控制在80毫米，整体安装边界不超过100毫米见方的台面区域，不会占用过多工作台的操作空间，台面上还可以同时放置物料盒、电动螺丝刀、扭力扳手等常用组装工具。摆臂的最大回转半径控制在150毫米，操作人员无需大幅移动手臂即可将摆臂从取件位转动到组装位，单步动作的操作时长可控制在0.5秒以内，适配手工组装的节拍要求。

　　在结构细节处理上，摆臂与基座的所有棱边都做了R2的圆角倒钝处理，避免操作人员取放工件时被锐边划伤，铰接转轴的配合间隙控制在0.02毫米以内，既保证转动顺畅无卡滞，又不会出现过大的旷量影响定位精度。定位孔的位置公差按照IT7级精度加工，安装不同定位销后的重复定位精度可控制在0.05毫米以内，满足小型精密部件组装的对位要求。基座底部还预留了一个直径5毫米的通气孔，避免长期使用后铰接处进入灰尘、碎屑造成转轴卡滞，日常维护时只需从通气孔喷入少量干性润滑剂即可完成保养，无需拆解整个装置。

　　实际应用中，这套装置可适配的工件重量范围在0.5千克以内，对于小型塑料件、金属冲压件、电子组件的组装作业都有很好的适配性，相比复杂的气动定位夹具，它无需接入气源或者电源，安装调试简单，转产时只需更换对应规格的定位销即可适配新产品，非常适合柔性化的小批量组装产线使用。在组装带引脚的传感器类部件时，摆臂上的定位孔可精准对齐工件引脚与底座的安装孔，操作人员只需将工件放置在定位销上，转动摆臂到组装位即可完成对位，无需反复调整工件位置，能有效提升单工位的组装效率，同时降低新员工的操作培训成本，操作人员只需简单讲解即可掌握装置的使用方法。
