Arduino开发板专用3D打印底壳结构

　　在嵌入式开发、创客项目原型搭建以及小型智能设备的定制化开发场景中，开发板的防护与固定一直是容易被忽略却直接影响项目稳定性的环节。这款针对Arduino开发板设计的3D打印底壳，核心用途是为裸板提供可靠的承托与防护，避免开发板在调试、长期部署过程中出现引脚磕碰、电路板短路、元器件受外力挤压损坏的问题，同时规整板载接线的排布空间，让原型设备的整体结构更整洁。从实际使用场景来看，这类底壳既可以用于桌面端的开发调试工位，固定开发板避免桌面走线拖拽导致的接口松动，也可以用于小型智能装置的内嵌安装，作为设备内部开发板的安装承托结构，适配学生科创项目、小型物联网终端、DIY智能装置的装配需求。

　　设计层面上，这款底壳没有做全包覆的盒体结构，仅保留底板承托功能，这种设计思路是经过实际使用场景权衡的：全包式外壳虽然防护性更强，但会遮挡开发板的排针接口，给外接传感器、执行器的接线调试带来阻碍，同时封闭结构不利于开发板长时间运行时的散热，尤其是驱动大电流外设时，板载稳压芯片的热量如果无法及时散出，容易触发过热保护。仅做底板的设计，既保留了对电路板的承托定位能力，又完全露出所有排针、接口与板载元器件，接线调试时无需反复拆装外壳，散热效率也能得到充分保障。

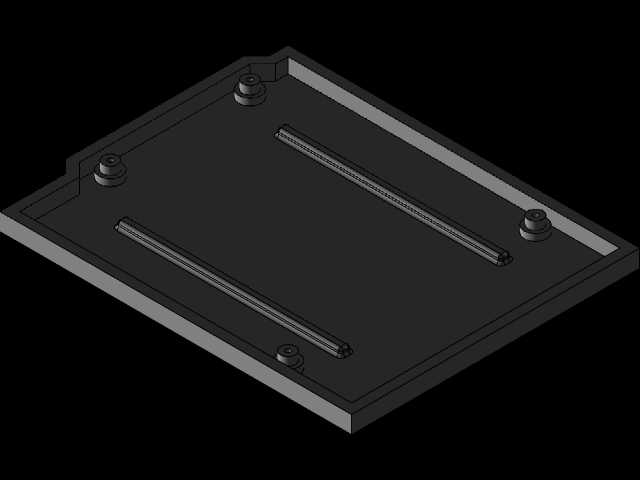

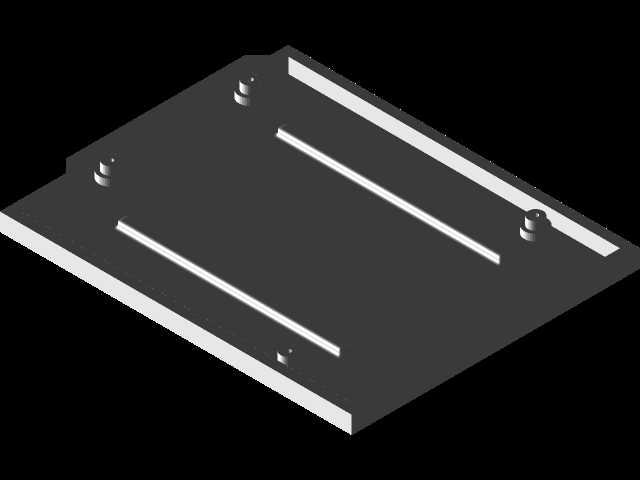

　　底板上的四个定位柱是整个结构的核心功能特征，每个定位柱的位置完全匹配Arduino标准开发板的安装孔位，柱体顶端做了适配自攻螺丝的沉孔设计，安装时可以直接用M2或者M2.5的自攻螺丝穿过开发板安装孔，拧入定位柱完成固定，不需要额外使用铜柱或者螺母，大幅简化装配流程。定位柱的高度经过精准测算，固定后开发板底面与底板平面之间留有均匀的间隙，这个间隙一方面可以避免板底的焊点直接接触底板造成短路，另一方面可以在间隙内布设少量飞线或者粘贴绝缘胶带，进一步提升绝缘防护能力，同时给板底的空气流通留出空间，辅助散热。

　　底板表面设置的两条平行加强筋，并非随意布置的结构：一方面，3D打印的平板结构如果尺寸较大、壁厚较薄，打印冷却过程中容易出现翘曲变形，加强筋可以提升底板整体的结构刚性，减少打印过程中的形变概率，即使使用PLA这类刚性偏脆的耗材打印，也能保证底板平面的平整度，避免安装后开发板出现倾斜；另一方面，这两条加强筋的位置刚好避开开发板底面的突出元器件，比如板载USB接口的金属屏蔽罩、电源接口的焊接引脚，不会出现元器件顶到加强筋导致开发板无法放平的问题，同时加强筋还能作为接线时的理线依托，顺着筋条走向整理杜邦线，让内部走线更规整。

　　底板边缘的围边高度控制在较低范围，刚好可以卡住开发板的侧边，在没有拧螺丝的临时调试场景下，也能限制开发板的水平位移，避免调试过程中板子从底板上滑落。围边的其中一个角做了缺口处理，这个缺口是特意预留的操作空间，方便使用者用手指捏住开发板的边角将其从底板上取下，避免全包围边导致取板时需要撬动、容易掰坏板载元器件的问题。

　　从安装边界来看，这款底板的外形尺寸完全贴合标准Arduino开发板的长宽尺寸，不会额外占用过多安装空间，在将其嵌入到定制的设备外壳内部时，只需要预留出与底板长宽一致的安装槽位即可，不需要额外放大安装空间。底板的整体壁厚均匀，符合3D打印的工艺要求，打印时不需要添加支撑结构，直接平放打印即可，能有效减少打印耗材的浪费，同时降低后处理的工作量，打印完成后去掉底部的 raft 或者底垫就可以直接使用。

　　在实际的项目装配中，这款底板还可以根据使用需求做拓展，比如在底板的空余位置预留的平面上，可以粘贴固定小型的传感器模块、接线端子或者降压模块，把整个开发系统的核心部件都集成在同一个底板上，减少零散部件的固定难度。对于需要经常拆装调试的项目，这种底板结构比通用的亚克力安装板更具定制化优势，所有的定位结构都精准匹配板型，不需要自己打孔定位，打印完成就可以直接装配，大幅缩短原型制作的周期。
