110x60规格小型太阳能电池板结构设计

　　做小型离网光伏项目的结构适配时，这类110x60mm尺寸的小功率电池板是户外低功耗传感节点、小型便携供电装置里出镜率极高的部件，很多刚接触光伏结构设计的工程师容易把这类小组件和大尺寸并网光伏板的设计逻辑混为一谈，实际上小尺寸板的安装边界、受力特性、封装要求完全是另一套思路。先从实际应用场景说，这类尺寸的电池板很少用在大型光伏阵列里，更多是配套户外环境监测传感器、庭院小型装饰灯、便携充电外设、物联网低功耗采集终端做供电端，这些场景的安装空间往往非常局促，比如路灯杆侧面的传感模块安装位、户外机柜的顶部预留槽、便携设备的外壳嵌装位，留给光伏板的安装平面往往不会超过120x70mm，110x60mm的外形刚好能卡进这类预留空间，

　　不会出现边缘突出干涉的问题。从结构设计思路来看，这类小尺寸电池板不需要像大尺寸组件那样做铝合金边框的加强结构，整体采用钢化玻璃层压封装，表层是低铁超白压花玻璃，透光率控制在91%以上，既能保证光线入射效率，又能抵御户外的砂砾冲击、冰雹击打，中间的EVA胶层把电池片、玻璃、背板完全粘合密封，避免水汽渗入导致电池片氧化失效，背板采用耐候TPT材质，具备良好的绝缘性和抗紫外线老化能力，整体厚度控制在3mm左右，不会占用过多的安装纵深空间。很多工程师在做嵌装设计时容易忽略边缘的密封余量，这类层压板的边缘是水汽渗入的薄弱点，设计安装槽时需要在板的四周边缘预留2mm的打胶位，采用中性硅酮耐候胶做密封，不要用酸性胶，

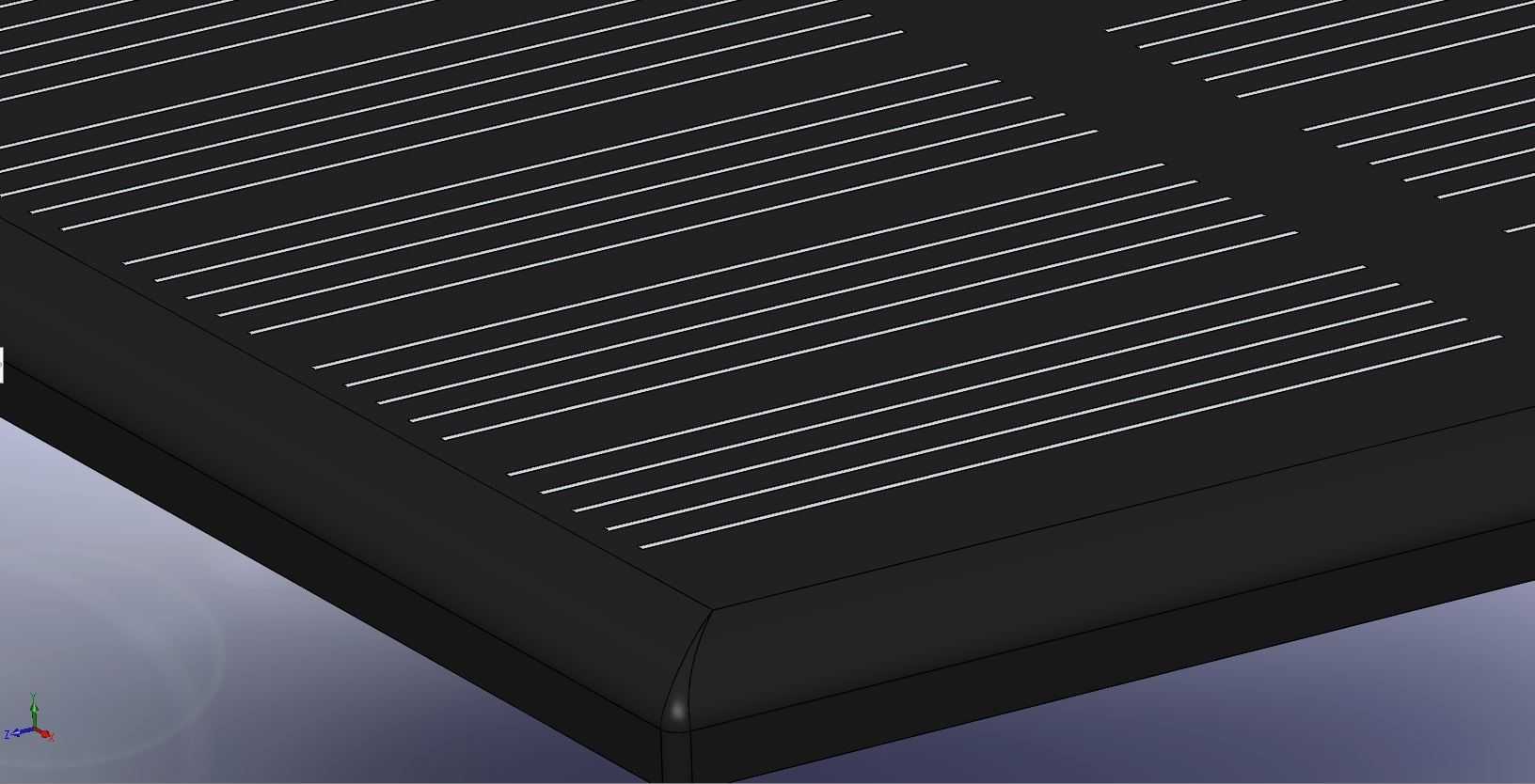

　　避免胶层释放的物质腐蚀背板和引出线。再看功能特性，板面上的电池片采用串联排布，栅线采用细栅加密设计，减少光线被栅线遮挡的面积，提升弱光环境下的发电效率，哪怕是阴天或者清晨傍晚的低光照条件下，也能输出足够的电流给后端的储能电池充电，引出线从背板的接线位引出，一般预留100mm左右的线长，方便和后端的充电管理模块连接，不需要额外做接线转接。安装边界方面，除了嵌装的方式，也可以采用背胶粘贴或者压块固定的方式，压块固定时要注意压块的施压位置必须在板的边缘5mm范围内，不能压到中间的电池片区域，不然层压结构受挤压会出现隐裂，导致发电功率下降甚至局部失效。做结构建模的时候，要把表层玻璃的倒角、边缘的层压台阶、背板引出线的开孔位置都准确还原，

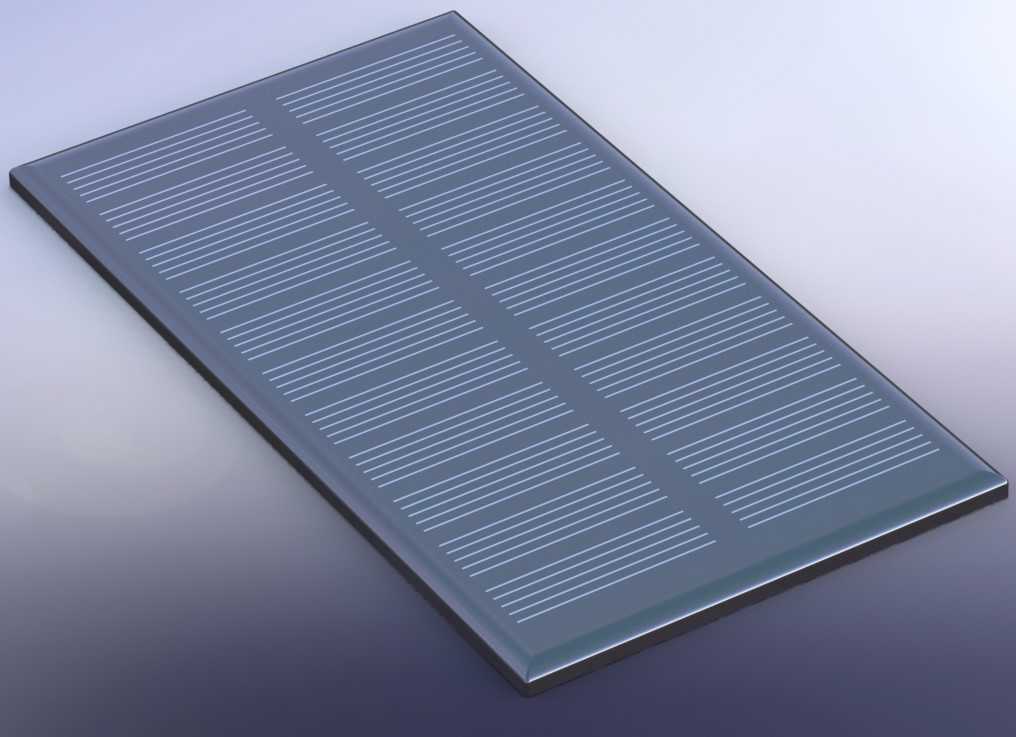

　　不要把板做成完全等厚的实心块，不然做装配干涉检查的时候会出现误判，比如嵌装时的台阶配合、压块的压紧位置、引出线的走线空间，这些细节如果建模时省略，后续开模或者装配时很容易出现匹配问题。另外这类小电池板的受力特性和大尺寸板不同，大尺寸板需要考虑风载、雪载的形变，小尺寸板因为长宽比小，整体刚性更好，只要安装固定点分布在四个角位，就能满足户外使用的强度要求，不需要额外做加强筋结构，反而能控制整体重量，适合便携设备或者轻量化安装场景。在配套低功耗传感设备时，这个尺寸的电池板输出功率刚好匹配单节锂电池的充电需求，不需要额外做过多的功率适配，结构上也能和传感终端的外壳做一体化设计，比如把电池板嵌在外壳的顶面，和外壳表面齐平，既美观又能减少积灰，提升长期使用的发电效率。还要注意的是，建模时要还原电池片表面的栅线结构，虽然这些结构不影响装配，但在做整机渲染或者结构验证时，能更直观地判断板的安装方向是否正确，避免出现装反导致引出线位置不对的问题。很多新手设计时会把电池板的受光面和背板搞混，导致安装后玻璃面朝内，完全无法发电，准确还原表层的栅线和玻璃质感，也能在设计评审阶段快速发现这类低级错误。
