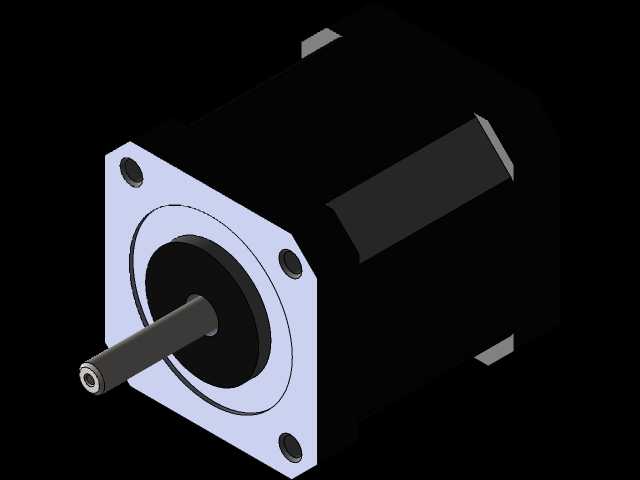

方形法兰安装小型步进电机三维结构

　　在桌面级自动化输送线、小型精密检测工装、3D打印设备进给轴、实验室微量取样装置这类对安装空间有严格限制的场景里，这类小尺寸步进电机的选型适配一直是结构设计阶段的高频需求。不同于大功率伺服电机需要预留足够的散热与接线空间，这类小型步进电机的安装边界往往直接决定了整套小型设备的紧凑程度，建模阶段需要把安装法兰的定位孔位、输出轴的伸出长度与轴径公差、机身本体的避让空间全部做精准还原，才能避免实际装配时出现干涉问题。

　　从实际使用场景来看，这类电机常被用在需要精准开环位置控制的工位，比如小型贴标机构的标签送进辊驱动、视觉检测设备的待测件工位微调转台、小型点胶设备的针头位移驱动，这些场景不需要太大的输出扭矩，但对步距精度、安装定位的重复一致性有明确要求。设计这类电机的三维结构时，首先要明确安装法兰的基准面——也就是前端方形法兰的贴合面，这个面是整套传动机构的安装基准，法兰上的四个安装孔采用对称分布设计，孔位的中心距公差直接影响电机安装后的输出轴同轴度，建模时需要把安装孔的沉头深度、通孔直径都按实际装配需求做出来，方便后续选型时直接调用做装配干涉检查。

　　输出轴部分采用单伸轴设计，轴端做了倒角处理方便装配时插入联轴器或者同步带轮，轴身的直径公差需要和常用的微型联轴器内孔公差做匹配，轴的伸出长度需要兼顾联轴器的锁紧空间，不能过长导致轴端和设备内部其他结构剐蹭，也不能过短导致联轴器无法完全锁紧出现传动打滑。机身部分采用方形切边的外壳结构，这种结构相比圆形外壳更方便做侧面的安装固定，在一些无法从前端法兰固定的狭小空间里，可以通过机身侧面的平面做压块固定，拓展了安装适配场景。

　　建模过程中需要注意电机尾部的结构避让，这类小型步进电机的尾部一般是出线端或者后端盖定位结构，设计整套设备的电机安装位时，需要在电机尾部预留足够的接线弯曲空间，不能让安装板直接贴死电机尾部，避免挤压线缆导致绝缘破损。另外，电机的机身长度和输出扭矩是正相关的，在同法兰尺寸的系列里，更长的机身对应更大的保持扭矩，这个三维结构对应的是短机身版本，适合负载惯量较小的高速往复运动工位，不会因为自身惯量过大导致启停时出现过冲问题。

　　从结构设计的细节来看，前端法兰和机身本体的同轴度是保证传动精度的核心，建模时把法兰的止口尺寸做了精准还原，这个止口是和设备安装板上的定位孔配合的，能快速完成电机的同轴定位，不需要反复调整输出轴的对中度，能大幅减少装配时的调试时间。外壳的散热筋结构虽然在小尺寸电机上不明显，但建模时也保留了外壳的细微拔模角度，和实际注塑或者压铸成型的零件结构保持一致，不会出现和生产工艺不符的直角结构，方便后续如果需要做电机外壳的衍生设计时直接调用模型修改。

　　在做设备选型配套时，这个三维模型可以直接导入装配体中，提前模拟电机和周边同步轮、传感器走线、安装支架的位置关系，比如在设计小型皮带输送线的驱动端时，可以直接把电机模型调入，核对输出轴和主动辊的连接高度，确认法兰安装孔和输送线侧板的孔位是否匹配，不需要等拿到实物样品再做结构调整，能大幅缩短小型设备的研发迭代周期。对于做非标小型工装的工程师来说，这类标准化的小型驱动元件模型，是搭建整套工装三维方案的基础元件，精准的结构尺寸能避免后续加工出来的零件出现装配不上的问题，减少生产阶段的返工成本。
