1.8排量四缸发动机核心结构三维建模

　　在乘用车动力总成的开发流程里，1.8排量自然吸气四缸发动机一直是紧凑级家用车型的主流动力配置选择，这类机型的三维结构建模，是动力系统匹配、机舱布局校核、附属部件安装设计的核心基础。从实际工程应用场景来看，这类模型可用于整车前期开发阶段的机舱空间干涉检查，也能作为维修教学、结构原理演示的具象载体，还能为改装场景下的进排气布局、周边强化件设计提供尺寸参考。

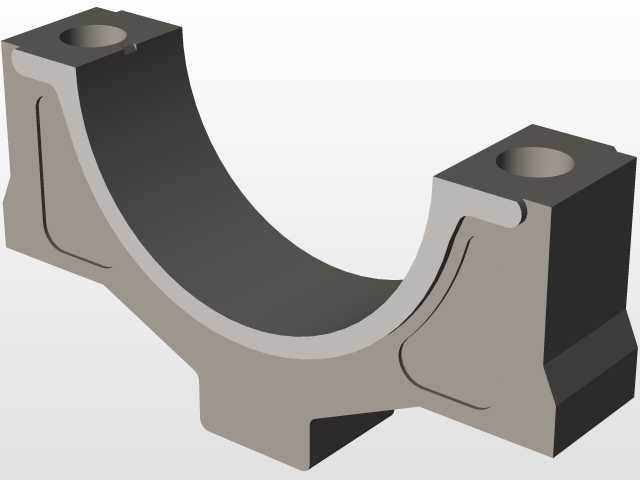

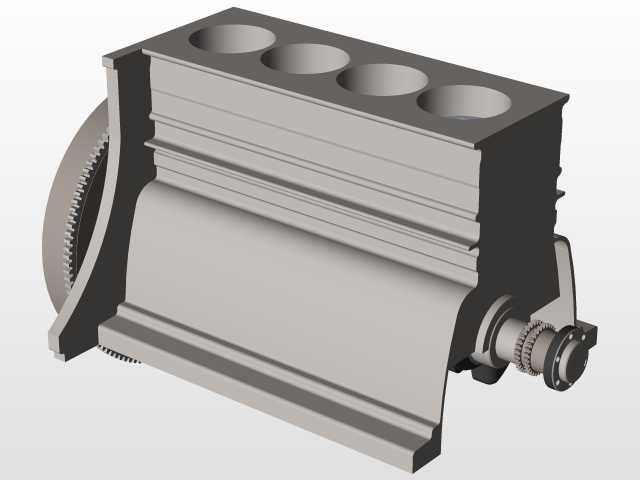

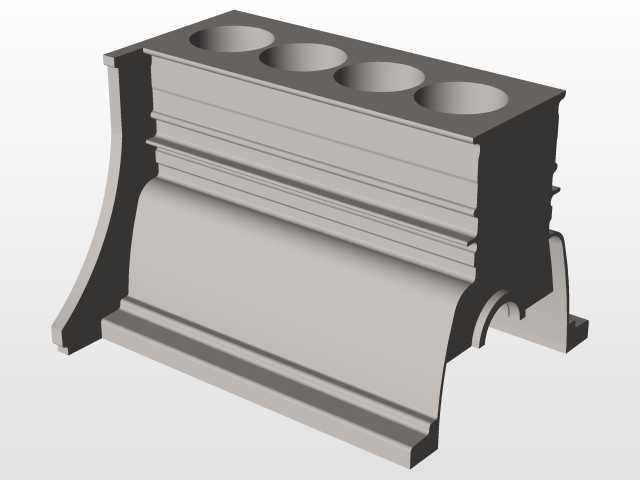

　　建模过程中首先要明确核心功能边界：四缸发动机的核心作用是通过四个气缸的顺序做功，将燃油燃烧的热能转化为曲轴旋转的机械能，为整车提供动力输出，因此结构上需要兼顾缸体的刚性、曲轴运转的动平衡、各附件的安装定位精度。设计思路上优先还原核心功能结构的相对位置：缸体作为核心承载基体，需要预留气缸套安装位、曲轴轴承座位置、润滑油道与冷却水道的走向空间，建模时要保证各缸心距的尺寸一致性，这直接决定了后续曲轴、活塞连杆组件的装配可行性。

　　从外形尺寸与安装边界来看，这类1.8排量四缸机的横向宽度通常控制在600mm以内，纵向长度根据进排气布局的不同在550-650mm区间，高度则受油底壳形式、气门室盖结构影响在600mm上下，建模时需要预留发动机悬置的安装点位，三个悬置点的相对位置要匹配整车副车架与纵梁的安装坐标，避免后续整车装配时出现安装点错位。进气侧通常预留节气门、进气歧管、喷油轨的安装法兰面，法兰面的平面度、螺栓孔位的位置度要符合装配公差要求，排气侧则要考虑排气歧管的热膨胀间隙，预留足够的变形空间避免热应力导致的部件开裂。

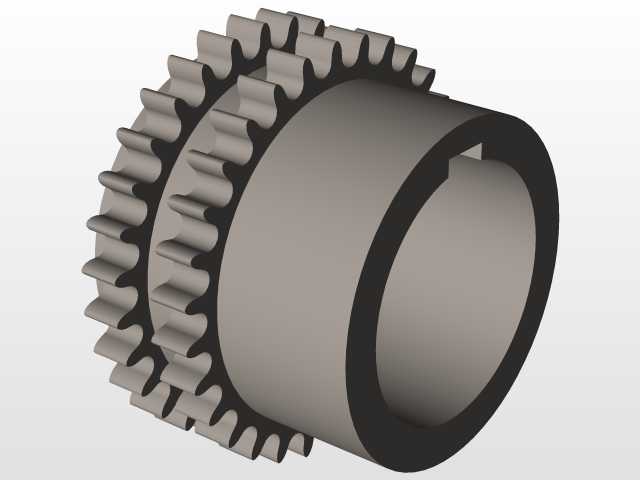

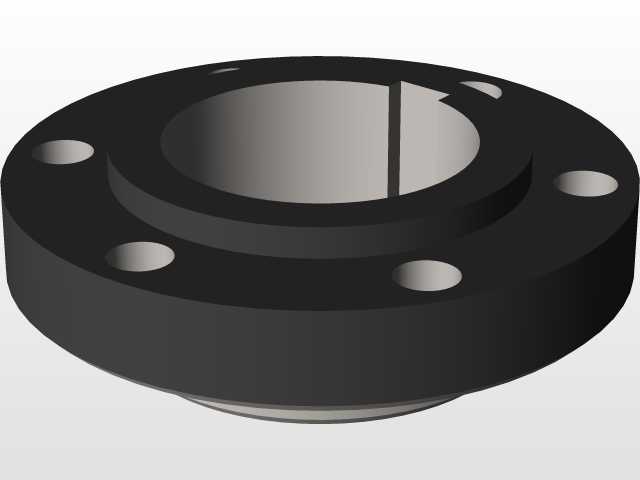

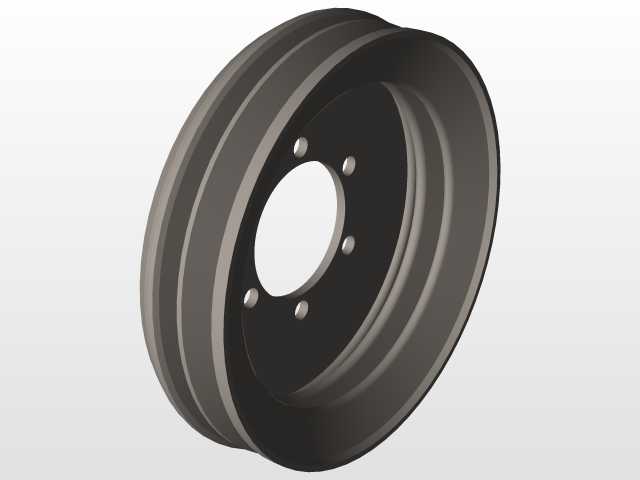

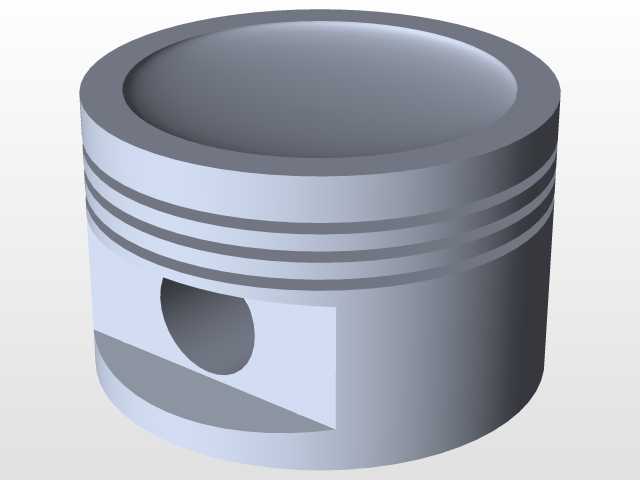

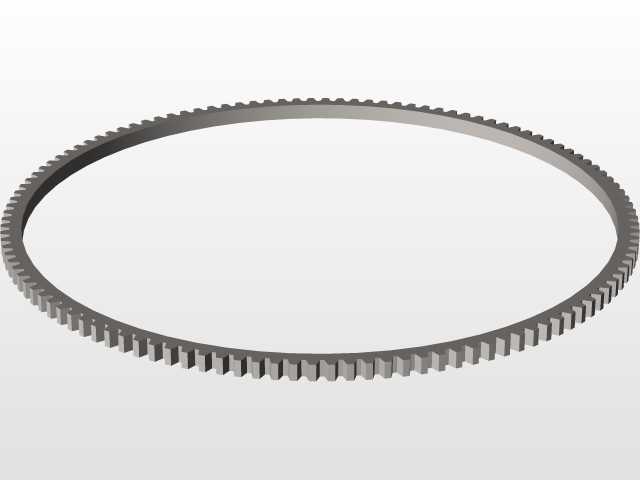

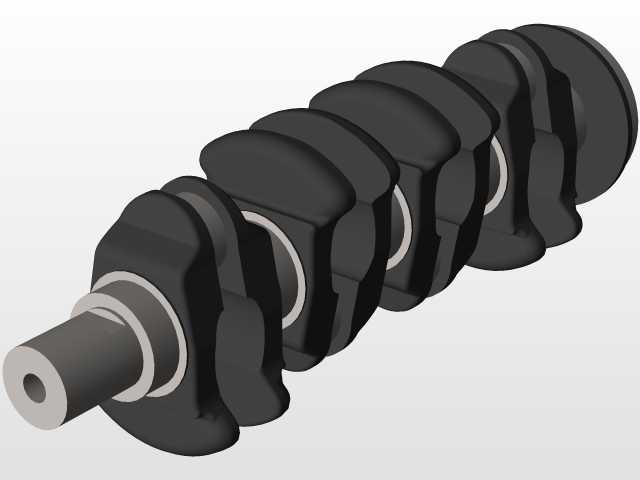

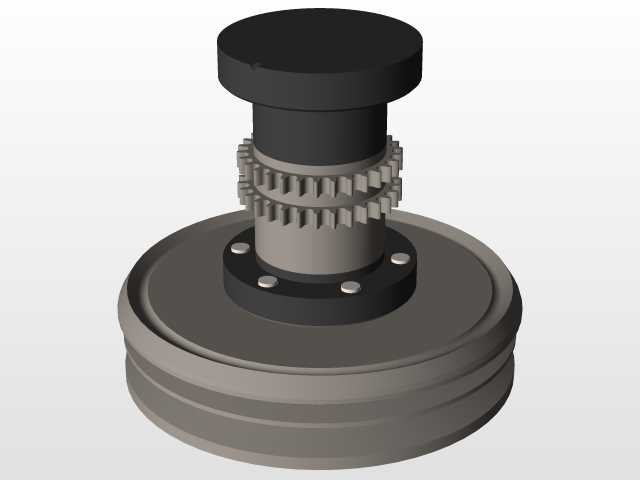

　　结构细节上，曲轴的曲柄半径与活塞行程直接对应1.8L的排量参数，建模时要保证四个曲柄销的相位角互为180度，满足四缸机1-3-4-2的做功顺序要求，活塞的燃烧室凹坑形状、气门避让坑的位置要与缸盖的气门布置匹配，避免活塞上行到上止点时与气门发生运动干涉。缸盖部分的进排气道走向要兼顾充气效率与结构强度，冷却水套的分布要保证各缸冷却均匀，避免出现局部过热导致的缸盖变形。前端轮系的布局要考虑发电机、空调压缩机、水泵、正时机构的传动路径，各带轮的平面度要控制在合理范围内，避免皮带运转时出现偏磨、跳齿的问题。后端则要预留飞轮、离合器或者液力变矩器的安装接口，接口的同轴度直接影响动力输出的平顺性。

　　实际工程应用中，这类三维模型还能用于CAE仿真分析的前处理，通过对缸体、缸盖的网格划分，可以模拟燃烧爆发压力下的结构形变，验证机体的刚性是否满足设计要求，也能通过冷却水套的流场仿真，优化冷却水道的结构，提升冷却效率。在教学场景中，拆解式的结构模型可以直观展示曲柄连杆机构、配气机构、冷却润滑系统的相对位置与运动关系，帮助初学者快速理解四缸发动机的工作原理。在维修培训场景中，模型可以模拟各部件的拆装顺序，明确螺栓的拧紧力矩对应的安装深度，避免实际拆装过程中出现部件损坏的问题。

　　建模时还要考虑实际生产中的工艺可行性，比如缸体的拔模角度、壁厚的均匀性，避免出现壁厚突变导致的铸造缺陷，各安装凸台的加强筋布局要兼顾刚性与轻量化要求，在保证结构强度的前提下尽可能降低整机重量，提升整车的动力重量比。油底壳的造型要考虑机油储量与整车通过性的平衡，既要保证足够的机油容量满足润滑需求，也要避免油底壳位置过低导致行驶过程中出现磕碰损坏。气门室盖的结构要考虑曲轴箱通风系统的布局，预留油气分离器的安装位置，保证曲轴箱压力处于合理区间，避免出现机油渗漏的问题。
