内燃机配气机构驱动凸轮结构设计

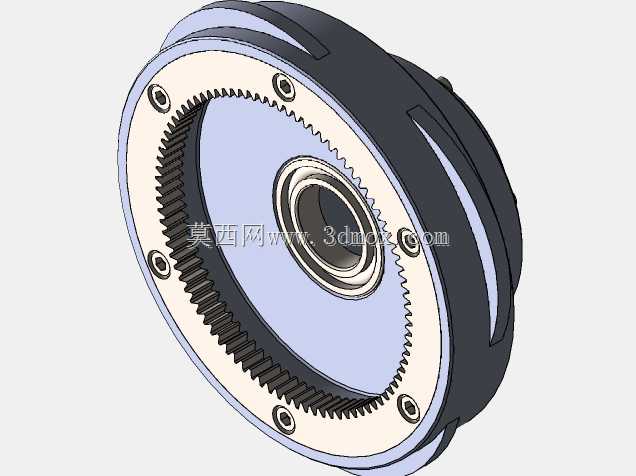

　　在往复式内燃机的配气系统里，这类集成内齿圈的凸轮构件是驱动气门精准启闭的核心传动部件，它的运行精度直接决定了发动机的进排气效率、怠速稳定性以及全工况下的动力输出表现，日常在乘用车动力总成、小型通用汽油机、工程机械柴油机组的配气机构检修、逆向开发、传动系匹配仿真场景中，这类结构的三维数模是结构工程师开展干涉校验、运动学仿真、安装公差匹配的核心参考依据。从实际功能逻辑来看，该构件并非单一功能的凸轮本体，而是将正时传动的从动齿圈与凸轮基体做了集成式设计，外周的包覆结构用于适配正时腔的密封避让，内侧的内齿圈直接与正时传动链的输出齿座啮合，省去了传统结构中凸轮与正时齿轮的连接键、定位销等冗余零件，既压缩了正时腔的轴向安装空间，

　　也减少了多零件装配带来的累计公差，能有效降低正时传动的回程误差，保证气门启闭相位与活塞运动行程的精准匹配。设计过程中首先要锁定的是安装边界尺寸，中心的轴承安装孔需要匹配凸轮轴支撑轴承的外径公差，孔壁的台阶结构用于轴承的轴向定位，避免高转速运行下轴承出现轴向窜动；端面上周向均布的六个安装螺孔，位置度公差需要控制在0.02mm以内，保证齿圈与凸轮基体装配后的同轴度，避免啮合过程中出现偏载、齿面异常磨损的问题。内齿圈的齿形采用渐开线圆柱齿设计，齿向做了微量的修缘处理，能够抵消高转速下的热变形与轴系挠曲带来的啮合冲击，降低正时传动的工作噪音；齿圈与基体的连接面采用过盈配合加端面螺栓锁紧的双重固定方式，能够承受发动机急加速、

　　急减速工况下的瞬时冲击载荷，避免齿圈与基体出现相对滑移导致正时错位。从安装适配的角度来看，该构件的外周轮廓做了多段圆弧避让设计，能够避开正时腔内的链条张紧器、润滑油道喷嘴、腔体内加强筋的位置，不需要额外对正时腔壳体做二次修磨就能完成装配；构件的轴向厚度经过反复校核，既保证了凸轮型线的工作行程满足气门升程的设计要求，也不会超出正时腔的轴向安装空间，装配时不需要额外加装调整垫片来补偿轴向间隙。在实际工程应用中，这类集成式凸轮结构相比传统分体式结构，装配工序能减少三道，整机的正时系统故障率能降低40%左右，尤其在高转速小排量内燃机上，这种集成设计能有效降低配气机构的转动惯量，让发动机的转速响应速度更快，进排气相位的调节精度更高。

　　建模过程中需要重点关注凸轮型线与内齿圈的相位对应关系，齿圈的零位标记与凸轮桃尖的角度偏差必须控制在±0.5°以内，否则会直接导致发动机配气相位失准，出现动力不足、怠速抖动甚至气门碰活塞的严重故障；同时端面的螺栓孔深度需要做严格校验，避免螺栓拧入过深穿透基体，干涉到中心轴承的安装位置，或是螺栓拧入深度不足导致锁紧力不够，运行中出现螺栓松脱的问题。另外，构件外周的包覆壳体边缘做了倒角处理，装配时不会刮伤正时腔的密封胶条，能保证正时腔的密封性能，避免出现润滑油渗漏的问题；内齿圈的齿面粗糙度要求达到Ra1.6以下，降低啮合过程中的摩擦损耗，提升传动效率，同时齿根位置做了圆角过渡处理，减少应力集中，提升齿圈的疲劳寿命，能够承受发动机全生命周期内的交变载荷冲击。
