木质底座斯特林发动机演示装置结构

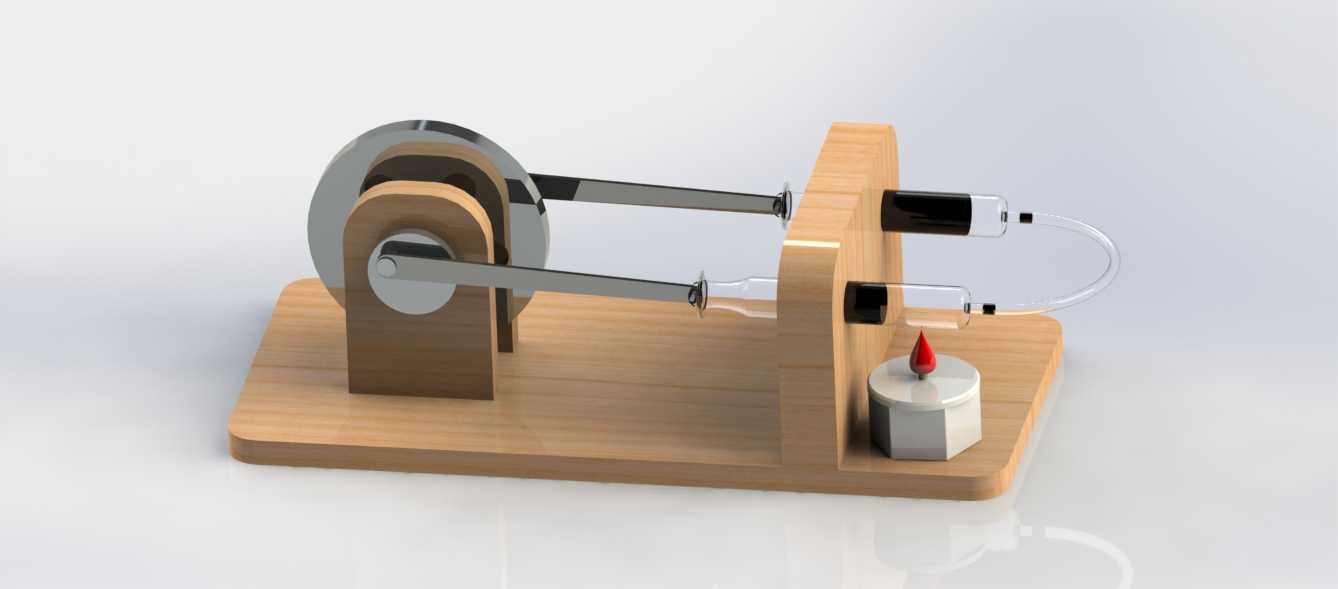

　　这套斯特林发动机演示装置，主要面向教学演示、原理验证场景使用，在中学物理热学实验、高校工程热物理专业认知实训中，能够直观展示外燃式热力循环的完整工作过程，帮助学习者理解热功转换的核心逻辑，也可作为科普展项的互动演示单元，让参观者直观观察热能转化为旋转机械能的全过程。装置整体采用卧式布局，核心支撑结构为一体化成型的木质底座与立式支架，木质材料的低热传导特性能够减少加热端热量向冷端、传动端的无效传递，同时降低整体自重，方便搬运与桌面放置。底座为矩形平板结构，边缘做圆角过渡处理，避免尖锐棱角造成磕碰，整体安装边界控制在桌面放置的常规尺寸范围内，不需要额外的固定安装结构，直接放置在平整台面即可稳定运行。动力输出端采用双轮结构的飞轮组件，

　　大直径飞轮提供足够的转动惯量，能够抵消活塞往复运动的死点阻力，保证曲轴转动的连续性，飞轮与曲轴之间采用过盈配合加定位销的连接方式，避免高速转动时出现松脱偏移。传动部分采用平行布置的双连杆结构，分别连接动力活塞与置换活塞，两个活塞的运动相位差严格按照斯特林循环的配气相位设计，保证工质在冷热腔之间的流动时序匹配热力循环要求，连杆与活塞、曲轴的连接位置均采用小间隙铰接结构，减少传动过程中的卡滞与摩擦损耗。气缸部分采用透明玻璃材质制作，能够直接观察内部置换活塞的运动状态，方便演示过程中观察工质的流动过程，气缸两端分别设置加热端与散热端，加热端下方预留了加热源的放置空间，适配小型蜡烛、酒精灯等常见加热源，冷端依靠自然空气对流实现散热，

　　不需要额外配置水冷或强制风冷结构，简化了装置的使用条件。整套装置的管路连接采用透明柔性软管，清晰展示工质的封闭循环路径，所有运动部件均外露布置，没有额外的防护外壳，能够让观察者清晰看到每一个部件的运动状态与传动关系，完全服务于原理演示的核心用途。设计过程中优先考虑了结构的易拆装性，支架与底座之间采用定位槽加紧固件的连接方式，气缸与支架之间采用弹性卡箍固定，不需要专用工具即可完成拆解与重组，方便教学过程中展示内部结构，也便于对易损的玻璃气缸部件进行更换。各运动副的配合间隙经过反复调试，既保证运动过程无卡滞，又尽可能减少工质泄漏，保证装置在较小的加热温差下即可顺利启动运行，不需要过高的加热温度，提升了演示过程的安全性。

　　曲轴的支撑部位镶嵌有耐磨衬套，减少长期转动过程中的磨损，延长装置的使用寿命，飞轮的转动平面与底座平面严格平行，避免转动过程中出现偏摆振动，保证运行过程的平稳性。加热源的放置位置设置有定位凹槽，能够固定小型加热装置，避免使用过程中加热源移位造成加热位置偏移，同时凹槽边缘做隔热处理，减少热量向木质底座的传递，避免底座长期受热出现变形。整套结构没有冗余的装饰部件，所有结构设计均服务于原理展示与稳定运行的需求，各部件的尺寸比例经过优化，既保证整体结构紧凑，又让各运动部件的动作清晰可见，适合近距离观察学习。
