50瓦功率LED照明散热灯体结构

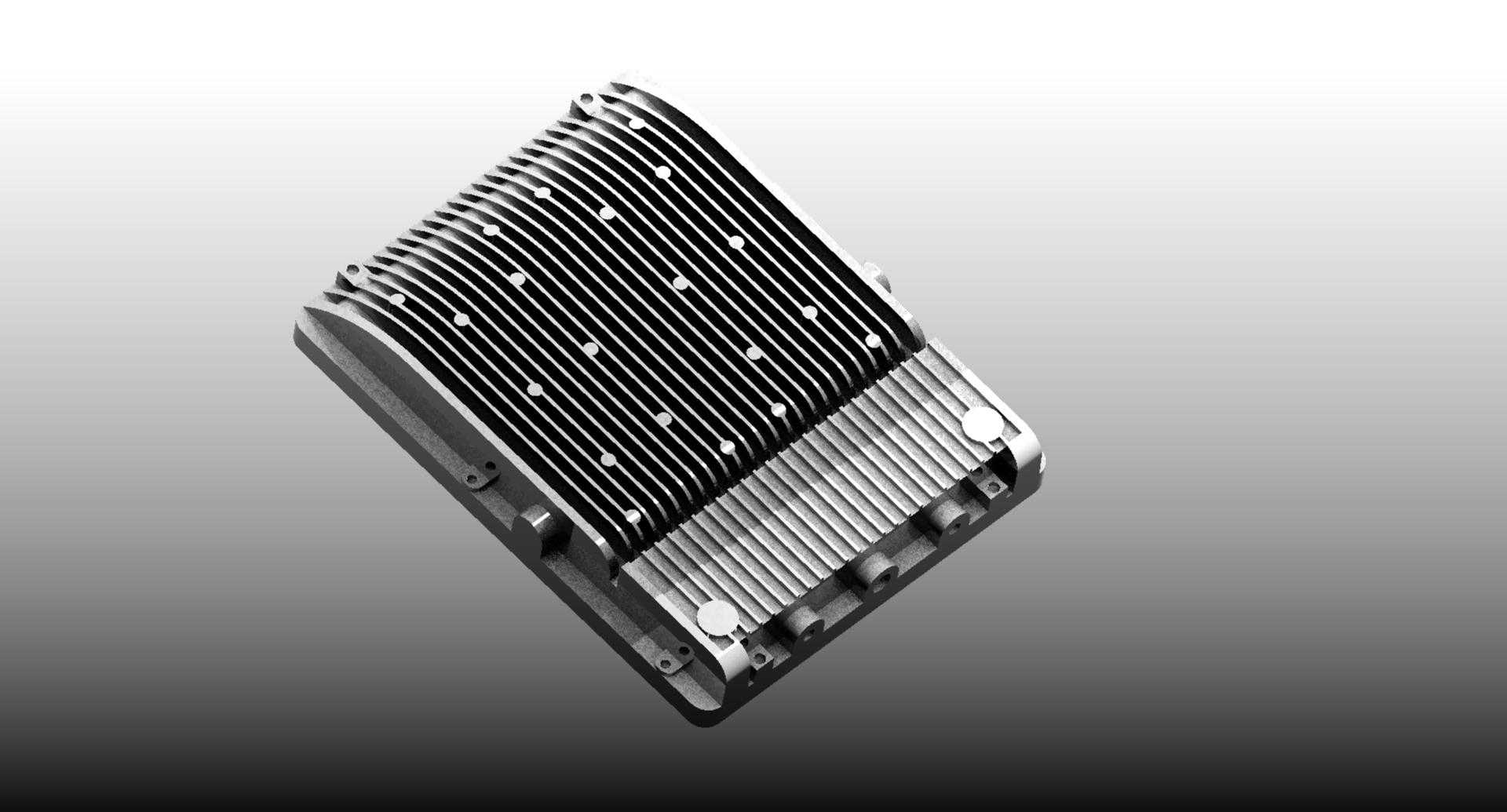

　　这款50W功率的LED照明灯体，核心设计围绕大功率LED工作时的热管理需求展开，毕竟LED芯片结温每升高10℃，光衰速率就会提升近一倍，寿命直接折损，所以整个壳体的结构优先级首先放在散热路径的搭建上。从结构来看，主体采用一体化压铸成型的铝基壳体，背部排布的平行鳍片不是等厚等距的规整设计，靠近LED光源贴装区域的鳍片间距更窄、厚度更大，目的是缩短热传导路径，让芯片工作产生的热量能第一时间通过基板传导到鳍片根部，再顺着鳍片向空气端扩散；鳍片边缘做了微小的拔模斜度，既满足压铸生产的脱模要求，也能在自然对流场景下引导冷热空气沿鳍片间隙流动，避免涡流滞止带来的散热效率下降。

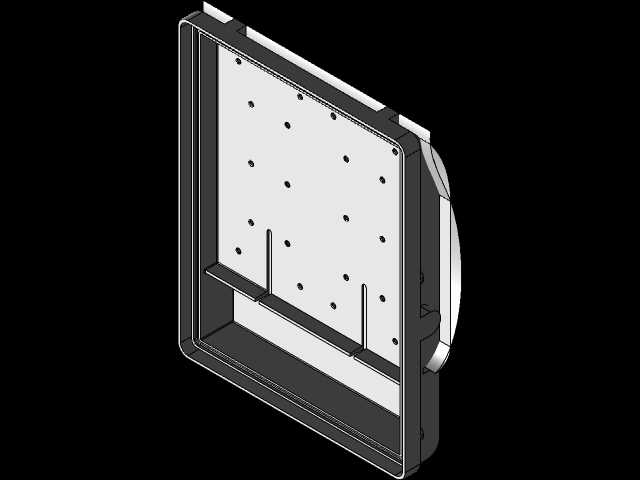

　　在实际应用场景里，这类灯体多用于工业厂房高位照明、户外厂区道路补光、大型设备作业区域局部照明这类需要长时间持续点亮的工况，安装边界上预留了四个对称的沉头安装孔位，孔位间距适配市面上主流的U型安装支架、灯杆抱箍的固定尺寸，安装时不需要额外做转接件加工，直接用M6规格的紧固件就能完成固定，安装面和鳍片主体之间做了2mm的凸台隔离，避免安装时支架贴合鳍片根部堵死对流风道。灯体正面的光源贴装区域做了0.1mm深度的铣平加工，平面度控制在0.05mm以内，保证LED铝基板和壳体之间的贴合间隙足够小，减少接触热阻，贴装区域周边预留了密封胶圈的安装槽，搭配钢化玻璃面罩就能达到IP65的防护等级，应对户外的淋雨、粉尘环境完全足够。

　　从设计思路上看，整个灯体没有多余的装饰性结构，所有造型都服务于功能实现：侧边的接线腔做了下沉式设计，接线完成后用端盖压紧密封胶圈就能实现电气部分的防护，不需要额外做独立的接线盒结构，减少了整体的零件数量，也降低了装配复杂度。鳍片的高度没有做统一尺寸，靠近灯体中心的鳍片高度比边缘高8mm，因为中心区域是LED芯片的集中布置区，热流密度最高，更高的鳍片能增加有效散热面积，同时不会过多增加整体的重量，整个灯体的重量控制在1.2kg以内，降低安装时的承重要求，不管是吸顶安装还是灯杆侧装都不会有承重过载的问题。

　　在结构强度方面，灯体的侧壁厚度做了差异化设计，安装孔位周边的壁厚加厚到3.5mm，保证紧固件锁紧时不会出现壳体开裂的问题，鳍片的根部做了R1.5的圆角过渡，避免应力集中，在遇到户外大风、设备振动的工况时，不会出现鳍片断裂的情况。灯体的出线孔位置做了防水接头的适配螺纹，直接拧上标准的PG9防水接头就能完成线缆的固定密封，不需要现场做额外的密封处理，减少现场安装的工作量。另外，灯体表面做了阳极氧化处理，氧化层厚度控制在10μm以上，既提升了表面的热辐射系数，增强散热效率，也能提升壳体的耐腐蚀能力，在沿海高盐雾、厂区高腐蚀气体的环境下，也能保证长期使用不会出现壳体锈蚀的问题。

　　很多同类产品在设计时会盲目增加鳍片数量来提升散热面积，反而导致鳍片间距过小，空气对流阻力变大，实际散热效果反而下降，这款灯体的鳍片间距最小处控制在6mm，既保证了足够的散热面积，也能让自然对流的空气顺利通过鳍片间隙，在环境温度35℃的工况下，满功率工作时LED基板的温度能控制在65℃以内，完全满足LED芯片长期工作的温度要求，有效降低光衰速率，延长整灯的使用寿命。灯体的整体外形是方正带圆角的结构，没有突出的尖锐棱角，在运输和安装过程中不容易出现磕碰变形，也能避免安装人员被划伤，边角的R5圆角也能减少应力集中，提升壳体的抗冲击能力，在遇到轻微的外物撞击时不会出现壳体开裂的情况。
