小型立式砂带磨削打磨设备结构设计

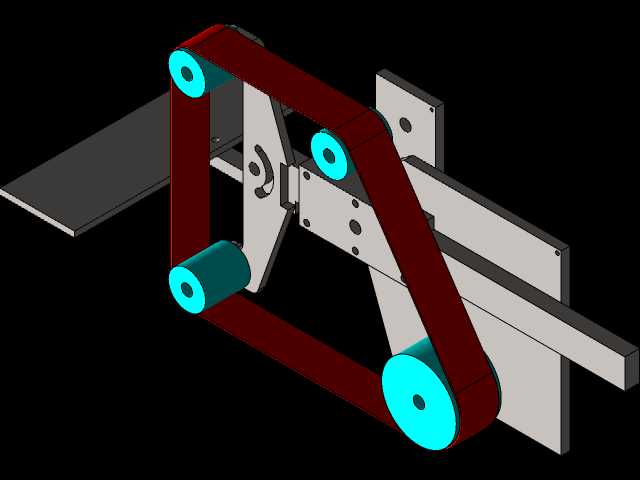

　　这款砂带磨削装置的设计，最初是针对小型机加工车间里零散工件的边角打磨、焊缝余高去除、小尺寸平面外圆粗抛需求做的适配，很多车间里大型磨床占用空间大，调机准备时间长，处理单件小批量的修磨工件时性价比极低，而手持角磨机打磨的一致性差，操作工人长期握持容易出现疲劳，还存在砂轮片碎裂的安全隐患，这类紧凑型砂带磨装置刚好填补了这个场景的空白。从结构布局来看，整套装置采用壁挂式安装的支撑板作为承载基体，所有轮系组件都固定在这块带安装孔的钢板上，安装时只需要在工位旁的墙面或者立式工装架上打四个对应孔位，穿入膨胀螺栓或者锁紧螺栓就能完成固定，不需要额外做混凝土基础，整体探出安装面的尺寸控制在合理范围，不会占用过多操作通道空间，

　　工人站在装置前方的作业区域，手臂自然伸展就能接触到砂带的工作段，操作姿态符合人机工程要求。轮系的排布采用了多轮张紧的三角布局，五个带轮分别承担驱动、张紧、导向、接触支撑的功能：最下方的大直径轮是主动驱动轮，用来连接动力输出轴，大直径的设计可以增大砂带的包角，降低传动过程中的打滑概率；上方两个小直径导向轮用来调整砂带的走向，让工作段的砂带保持合适的倾角，既可以处理平面工件的表面打磨，也能利用轮体的圆弧接触面处理小直径杆件的外圆修磨；侧边的可调张紧轮通过腰型孔安装在支撑板上，调整螺栓的进给量就能改变轮体位置，实现砂带张紧度的调节，更换砂带时只需要松开张紧轮就能快速套入新砂带，不需要拆卸其他轮组部件，日常维护的效率很高。

　　接触工作段的后方设置了刚性支撑板，打磨时工件抵在砂带上，后方的支撑板可以提供足够的支撑力，避免砂带因为压力过大出现凹陷，保证打磨面的平面度，针对不同的打磨需求，这块支撑板也可以更换成带圆弧槽的适配板，用来处理异形曲面的工件打磨。整套装置的砂带运行路径做了防干涉设计，所有轮体的边缘都做了倒角处理，避免砂带高速运行时出现刮边断裂的问题，轮体内部采用深沟球轴承作为转动支撑，转动阻力小，长时间运行的温升控制在合理范围，不需要频繁加注润滑脂。在实际应用场景里，这类装置可以适配五金零件的去毛刺、冲压件的飞边打磨、焊接件的焊缝整平、小型刀具的开刃粗磨等多种工序，相比砂轮类磨削设备，砂带磨削的接触面积更大，磨削过程中的散热条件更好，

　　不容易出现工件表面烧伤的问题，而且砂带属于柔性磨削介质，对工件的形状适配性更强，不需要复杂的靠模机构就能处理大部分常规形状的工件。设计时也考虑了不同工位的适配性，如果没有壁挂安装的条件，也可以在支撑板后方加装立式支架，把整套装置改成落地式结构，放置在工作台旁边使用，安装孔位的尺寸做了通用化设计，和常见的工业铝型材支架、方管焊接支架都能适配。轮系的中心距参数经过反复校核，保证常用规格的砂带都能适配，不需要定制特殊长度的砂带，降低了后期的耗材使用成本，所有固定螺栓都采用标准件，损坏后可以在常规五金店快速采购替换，不会因为特殊配件的问题导致设备停机。砂带的运行线速度可以通过更换不同转速的驱动电机来调整，针对有色金属、黑色金属、非金属等不同材质的工件，匹配对应的线速度就能达到理想的磨削效果，比如打磨铝件等软质金属时可以降低转速避免砂带堵塞，打磨钢材时提高转速提升磨削效率。整个结构没有复杂的传动组件，没有易损的精密零件，整体可靠性很高，即使是没有太多设备维护经验的操作人员，也能快速掌握砂带更换、张紧度调整的操作方法，适合在小型加工车间、维修工位、五金加工个体户的作业场景里使用，也可以作为自动化生产线里的一个磨削工位，搭配机械手完成自动上下料的打磨作业，安装接口的通用化设计也方便后续加装防护罩、除尘接口等附属配件，满足不同工况的安全和环保要求。
