小型龙门式数控雕刻加工设备结构

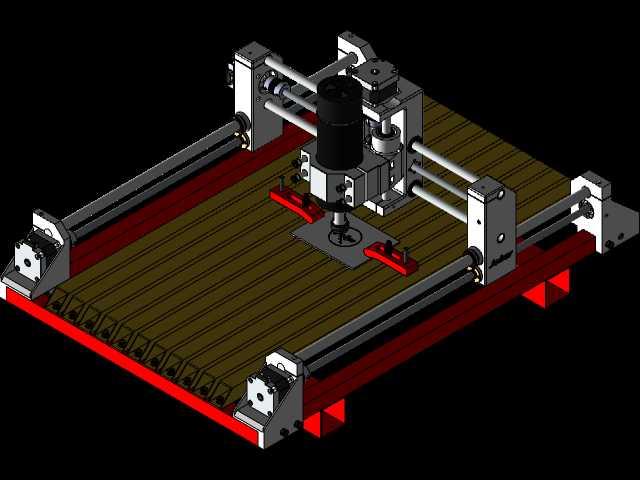

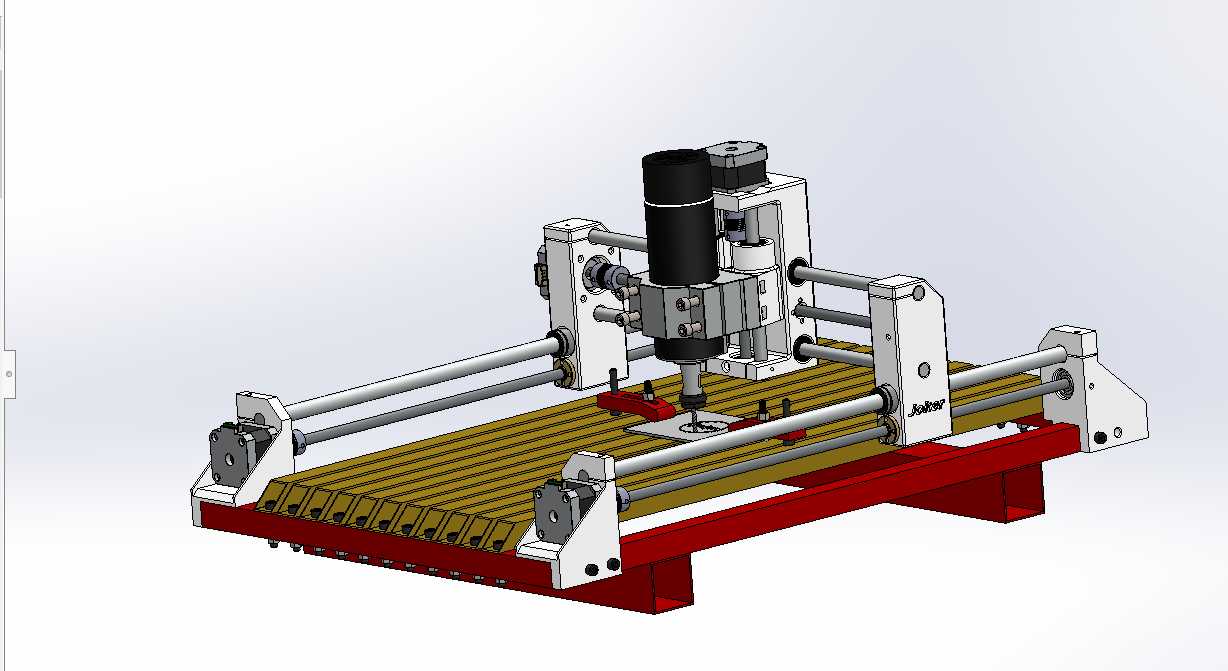

　　这款小型龙门移动式数控加工设备，主要面向小型加工门店、个人工作室、教学实训场景的轻载加工需求，可完成软金属、亚克力、木材、PCB板材等材质的平面铣削、钻孔、轮廓雕刻、浅槽加工工序，相比大型工业机床占地更小，部署灵活，不需要专门的重型设备基础，普通平整工作台面即可完成安装固定。从结构布局来看，设备采用动龙门式设计，加工台面固定在底部焊接机架上，X轴向传动组件布置在台面两侧的支撑立板上，龙门横梁沿X轴方向做往复进给运动，Z轴主轴滑台搭载在横梁的Y轴向导轨上，沿横梁方向完成横向进给，主轴组件沿Z轴方向做垂直进给，这种布局的优势在于运动部件重量恒定，进给过程负载波动小，轻载工况下的进给平稳性更容易保证，

　　同时固定台面的承载能力不受运动部件限制，装夹工件时不需要考虑拖链、运动线缆的干涉问题。底部支撑机架采用型钢焊接结构，焊接后做去应力处理，避免长期使用出现机架变形导致的加工精度漂移，机架上方安装的条形T型槽工作台，采用多根平行排布的槽型铝型材拼接，型材槽口标准间距适配通用T型螺栓、快速压钳的装夹尺寸，可灵活调整装夹位置，适配不同外形尺寸的工件固定需求，工作台面的有效加工边界覆盖常规小幅面加工的常见尺寸，可满足绝大多数个人加工、小批量打样的工件尺寸需求。传动系统方面，X、Y、Z三个轴向均采用圆柱直线导轨作为导向支撑，相比线轨成本更低，安装调试难度更小，在轻载低速加工场景下的导向精度完全满足使用需求，

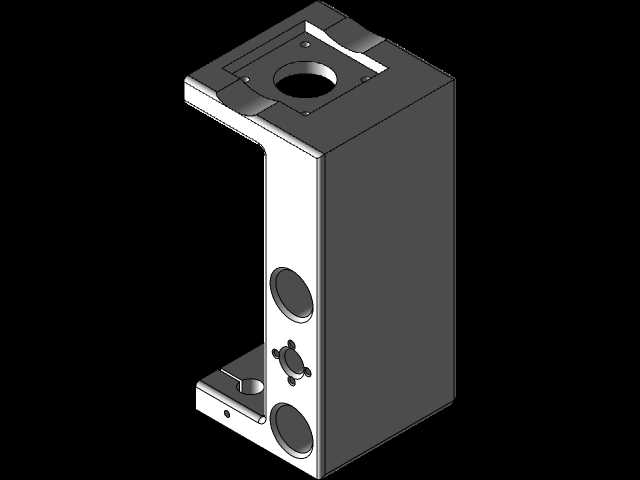

　　传动组件采用精密滚珠丝杠搭配步进电机驱动，丝杠两端采用支撑座固定，消除轴向窜动，保证进给的重复定位精度，主轴采用高速风冷电主轴，转速覆盖常用的雕刻、铣削加工区间，可适配不同直径的铣刀、钻头、雕刻刀，通过ER夹头完成刀具装夹，换刀操作便捷。两侧的X轴支撑立板采用加厚铝板加工成型，立板上集成了导轨安装位、丝杠支撑座安装位、行程限位开关安装位，所有安装孔位在加工时一次装夹完成镗铣，保证两侧导轨的平行度、等高性，降低后期装配调试的校准难度。龙门横梁采用空心矩形铝型材结构，在保证结构刚性的前提下尽可能降低运动部件重量，减少X轴进给时的惯性冲击，横梁上的Y轴导轨安装面做精铣处理，保证导轨安装后的直线度，Z轴滑台采用滑块连接板结构，将主轴固定座、

　　Y轴滑块安装位、Z轴导轨安装位、丝杠螺母安装座集成在单一零件上，减少装配累积误差。电气走线采用拖链防护，所有运动线缆、气管都收纳在拖链内部，避免进给过程中线缆被拉扯、磨损，提升设备运行的可靠性，设备的行程限位位置设置了硬限位挡块与软限位开关双重保护，防止进给超程导致的机械碰撞损坏。在实际装配调试过程中，需要先完成底部机架的水平校准，再依次安装两侧X轴导轨与丝杠，通过百分表打表调整两侧导轨的平行度与等高误差，保证龙门移动过程中无卡滞、爬行问题，再安装横梁组件与Y轴传动部件，调整Z轴滑台的垂直度，保证主轴轴线与工作台面的垂直精度，避免加工出现斜面、孔位偏斜的问题。这类设备在实际使用中，常被用于广告标识制作、木工浮雕加工、PCB样板打制、小型工艺零件铣削、教学实训演示等场景，相比手动加工设备，加工一致性更好，可完成复杂曲面、异形轮廓的自动加工，降低对操作人员的技能要求，同时设备的模块化设计程度较高，后期维护更换配件便捷，导轨、丝杠、主轴等部件均采用通用标准件，不需要定制特殊配件，降低了后期的使用维护成本。设计过程中针对运动部件的惯量做了匹配计算，选择的驱动电机扭矩可满足快速进给与轻载切削的扭矩需求，不会出现进给丢步、闷车的问题，各轴向的行程设置预留了安全缓冲距离，即使限位触发后也有足够的减速距离，避免硬碰撞损伤导轨与丝杠。
