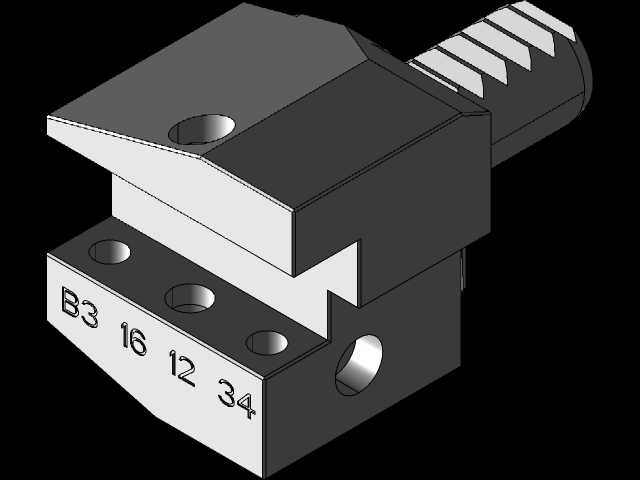

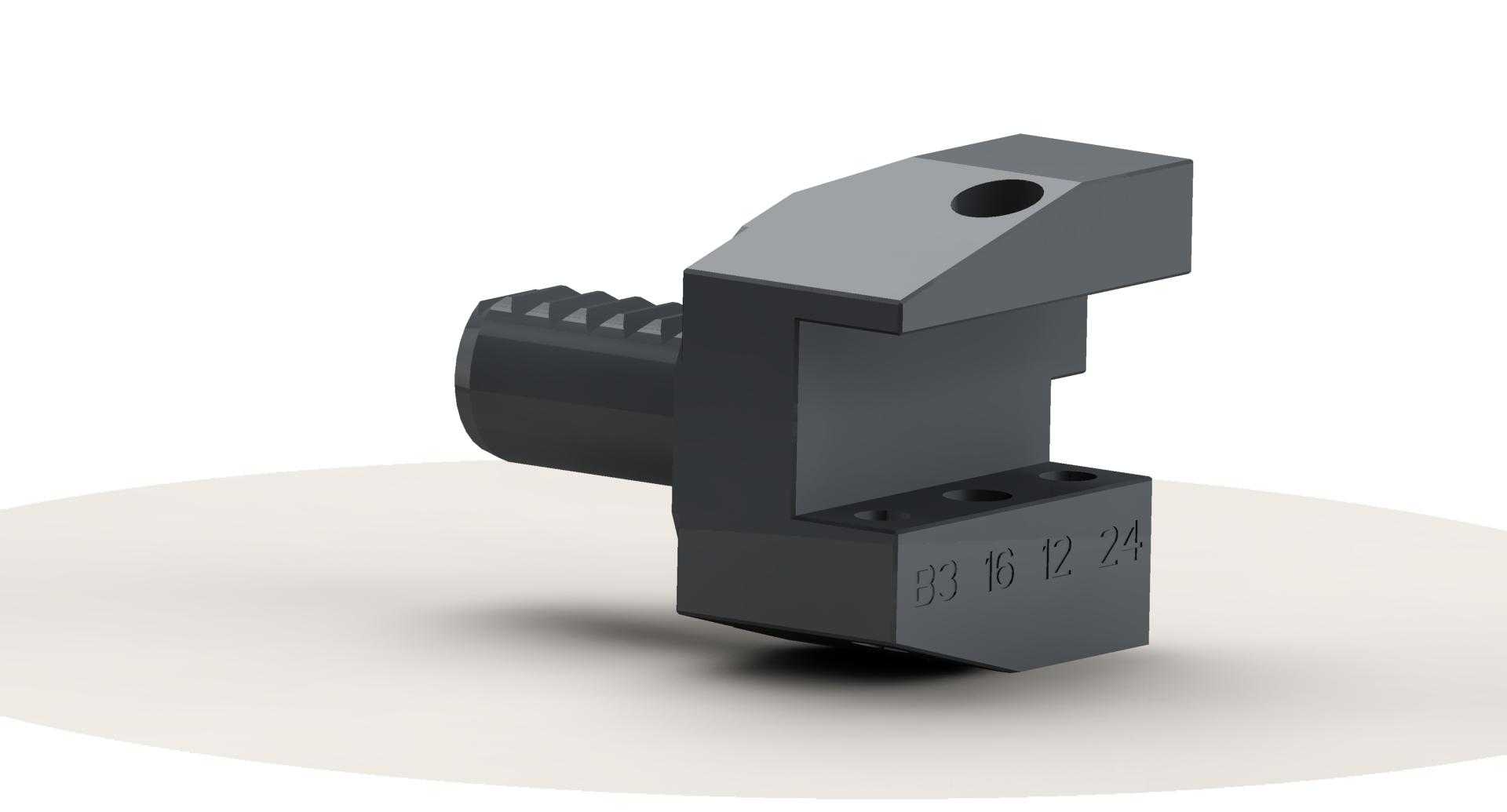

VDI标准B3型16规格机床刀座结构

　　在数控车床、车铣复合加工中心的刀塔配置中，这类符合DIN69880标准的VDI B3型径向刀座，是承担外圆车刀、切断刀、径向固定刀具装夹定位的核心功能部件，直接决定刀具装夹刚性与加工过程的重复定位精度。不同于普通螺栓压紧式刀座，该款刀座采用VDI16规格的圆柱柄定位结构，安装时柄部插入刀塔对应规格的安装孔内，通过刀塔内部的拉紧机构实现锥面与端面的双重锁紧，相比传统方刀架的螺栓压紧方式，换刀重复定位精度可控制在0.005mm以内，能有效减少换刀后的对刀辅助时间，适配中小批量精密零件的连续加工需求。

　　从结构设计逻辑来看，刀座主体采用分体式受力布局，柄部与夹持基座采用一体化高强度合金钢锻坯加工，避免拼接结构带来的刚性薄弱点；夹持端的开口槽设计配合侧面锁紧螺钉，可实现对16mm方柄车刀的可靠压紧，槽底的定位面经过精磨处理，与刀具柄部的贴合面积不低于85%，防止重切削过程中刀具出现微位移。刀座侧面的齿形结构并非装饰设计，而是与刀塔端面的齿盘配合形成周向防转结构，在大切深、大进给的粗加工工况下，可抵消切削力带来的周向扭矩，避免刀座在安装孔内出现转动偏移。顶部的螺纹孔用于安装内冷管路接头，可将机床冷却系统的切削液直接输送到刀具切削刃位置，相比外部冷却方式，能有效降低切削区温度，延长刀具使用寿命，同时避免切屑飞溅缠绕刀杆。

　　安装边界方面，该刀座适配VDI16规格的标准刀塔，柄部直径为16mm，安装时需保证刀座端面与刀塔安装面的贴合间隙不大于0.01mm，锁紧时需按照对角顺序拧紧拉紧螺钉，避免因压紧力不均导致柄部变形影响定位精度。刀座的刀具安装槽中心高与刀塔中心高保持一致，出厂前经过预调，安装标准方柄刀具时仅需微调伸出长度即可完成对刀，无需反复调整中心高。夹持端的三个辅助螺钉孔可用于安装刀具压块、挡屑板等附件，针对不同的加工工况扩展功能，比如加工细长轴时可在前端安装跟刀架固定座，加工脆性材料时可安装挡屑罩防止切屑飞溅。

　　实际应用场景中，这类刀座广泛覆盖汽配、液压、通用机械零件的车削加工工序，在加工45号钢、铝合金、铜合金等常见材料时，可承受最大0.5mm/r的进给量与3mm的单边切深，不会出现颤刀、让刀问题。设计过程中针对应力集中位置做了圆角过渡处理，在夹持槽的根部、柄部与基座的连接位置均采用R2以上的圆角，避免长期受交变切削力导致的应力开裂。刀座表面经过发黑处理，具备基础的防锈能力，加工车间的切削液、润滑油环境下长期使用不会出现锈蚀卡滞，日常维护仅需定期清理安装柄与定位面的切屑残渣，涂抹少量防锈脂即可保证长期使用的精度稳定性。不同于轴向安装的VDI刀座，B3型径向结构的刀座刀具安装方向垂直于主轴轴线，主要用于外圆、端面、切断等径向进给的加工工序，可与轴向刀座、动力刀座搭配使用，实现刀塔工位的灵活配置，满足复杂零件的多工序集中加工需求，减少二次装夹带来的形位公差误差。
