多旋翼无人机中心安装机架结构

项目分类:无人机 发布时间:2022-03-03 ID:570624
  • 多旋翼无人机中心安装机架结构
  • 多旋翼无人机中心安装机架结构
  • 多旋翼无人机中心安装机架结构

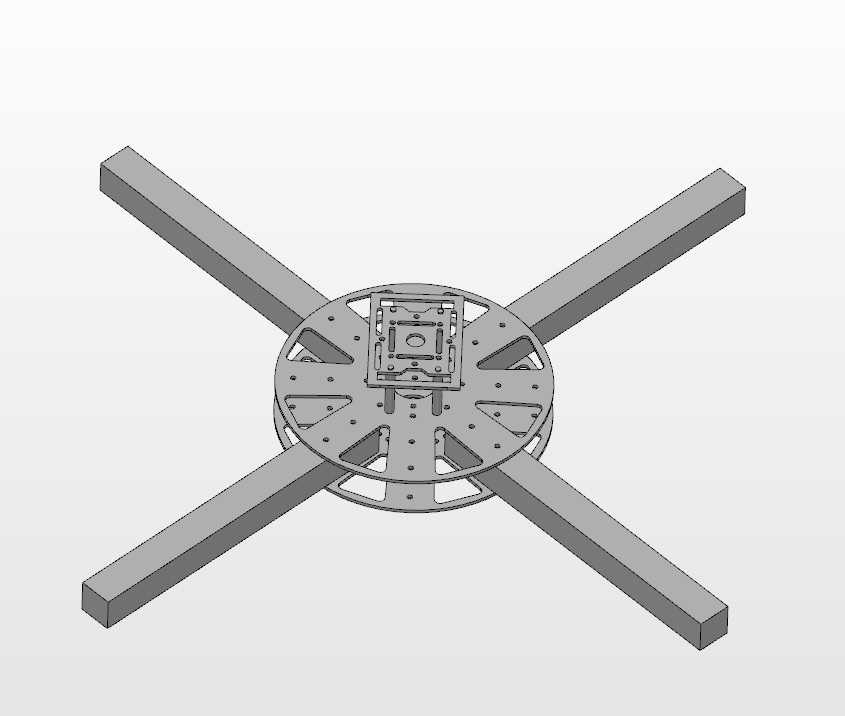

  这套机架结构核心围绕多旋翼飞行器的中心承载需求设计,可适配四轴、六轴、八轴不同旋翼布局的飞行器搭建,核心承载区域采用圆盘式镂空结构,在保证整体结构刚性的前提下尽可能削减非必要材料重量,降低飞行器自身负载占比,提升有效载荷能力。中心圆盘区域预留了多层安装孔位,不同孔位对应不同规格的飞控板、电调、电源模块、传感组件的安装需求,孔位间距遵循主流消费级及工业级多旋翼配件的通用安装尺寸,无需额外打孔改造即可完成核心航电部件的固定,孔位周边做了局部加厚处理,避免飞行过程中振动导致安装位开裂失效。

  从实际应用场景来看,这类机架可覆盖航拍测绘、小型物资投送、环境监测、教学实验等多个领域的多旋翼飞行器搭建需求,机臂采用方管型材插接固定方式,每根机臂对应圆盘上的定位卡槽与锁紧孔位,安装时可快速完成机臂的对位,卡槽的限位设计能保证每根机臂的安装角度一致,避免机臂偏斜导致的动力输出不对称,降低飞行调试的难度。机臂与中心盘的连接区域做了放射状加强筋设计,分散机臂传递过来的升力与飞行过程中的交变载荷,避免应力集中导致的连接部位断裂,尤其是在做急停、转向等飞行动作时,加强筋结构可有效抵消机臂端部的力矩,提升机架整体的抗形变能力。

  设计过程中优先考虑了安装边界的兼容性,中心盘上方预留的叠层安装位可支持飞控、GPS模块、减震平台的分层固定,层间预留足够的走线空间,避免航电线路挤压弯折导致的接触不良;中心盘下方预留了挂载接口,可适配相机云台、投放机构、采样装置等不同任务载荷的安装,接口位置避开了起落架的安装区域,不会出现挂载部件与起落架干涉的问题。机臂的安装长度可根据实际动力配置调整,方管结构的机臂可根据需要裁切合适长度,只要保证同一机架上所有机臂长度一致即可,中心盘的机臂固定位可兼容不同截面尺寸的方管机臂,通过更换锁紧垫片即可完成适配,无需重新加工中心盘结构。

  从结构刚性角度考虑,圆盘式中心板的镂空设计并非随意减重,所有镂空区域都经过受力路径优化,主要受力方向保留完整的材料连接,非受力区域做材料去除,既保证了中心板的抗扭、抗弯性能,又将中心板的重量控制在合理范围内。机架整体的安装公差控制在±0.1mm范围内,机臂安装位的角度偏差不超过0.5度,保证每根机臂端部的电机安装平面处于同一水平高度,减少动力输出的内耗,提升飞行稳定性。走线槽位沿中心盘加强筋布局,可将电调线、电源线、信号线沿槽位规整布置,避免线路裸露在气流中产生风阻,同时也能防止飞行过程中线路晃动干扰传感部件的正常工作。

  在实际组装过程中,这套机架不需要复杂的专用工装,仅用常规内六角工具即可完成全部组装,所有连接孔位都做了倒角处理,螺丝安装时不会出现孔位错位、螺丝滑牙的问题。针对不同旋翼数量的布局,中心盘上预留的机臂固定位可直接对应安装,不需要额外加装转接件,四轴布局时选用间隔90度的四个固定位,六轴布局选用间隔60度的六个固定位,八轴布局选用间隔45度的八个固定位,同一中心盘可适配三种主流旋翼布局,降低了不同机型的机架开模成本,也方便从业者根据任务需求快速调整飞行器构型。机架的所有安装平面都做了平面度处理,飞控安装位的平面度公差不超过0.05mm,保证飞控陀螺仪的初始安装基准准确,减少飞行过程中的姿态解算误差。
