RC832无人机AV信号接收装置结构设计

　　在无人机航拍、FPV穿越机作业的实际场景中，图传信号的稳定接收直接决定了飞行操控的安全性与航拍画面的传输质量，RC832作为主流的模拟图传接收端设备，被广泛应用在各类消费级、工业级无人机的地面接收端配置中。从实际工程应用角度看，这类接收机需要兼顾户外复杂电磁环境下的信号捕获能力、长时间工作的散热稳定性，以及地面站安装部署的便捷性，这也是本次三维结构设计过程中重点考量的核心方向。

　　先从设备的实际用途展开，RC832的核心功能是接收无人机端发射的5.8G频段模拟音视频信号，将射频信号解调后输出标准AV信号，可直接连接显示设备、视频采集卡，实现飞行实时画面的回传显示，在FPV竞速、户外航拍巡检、无人机测绘作业等场景中，是地面端不可或缺的信号链路节点。不同于消费级数码产品的结构设计，这类射频接收设备的结构设计需要优先避让天线馈线的信号路径，避免金属壳体对射频信号造成屏蔽干扰，同时还要兼顾电路模块的固定可靠性，应对户外使用时的颠簸、振动工况。

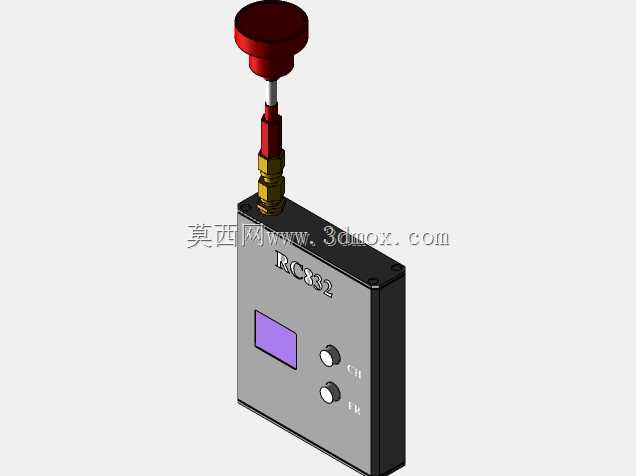

　　从产品功能特性对应的结构设计来看，设备主体采用长方体金属壳体结构，一方面金属外壳可以实现良好的电磁屏蔽效果，减少外界杂波对内部射频解调电路的干扰，另一方面金属壳体的导热性能优于塑料壳体，能够将内部电路工作产生的热量快速导出，保证长时间连续工作时的电路稳定性。壳体正面设置有信号状态显示屏，用于显示当前接收频道、信号强度等核心参数，两个调节旋钮分别负责频道切换与音量调节，旋钮的安装位置做了下沉式台阶设计，避免户外携带过程中误触旋钮导致频道偏移。顶部的天线接口采用标准SMA接头结构，接头位置做了加厚安装凸台，保证天线反复拆装时的连接强度，避免接头松动导致的信号接触不良。

　　设计思路上，整个结构采用分层装配逻辑，壳体分为上盖与底座两个主体部分，通过四角的螺丝实现紧固，内部预留了电路板安装定位柱，定位柱的高度经过精确计算，保证电路板安装后与壳体上下内壁留有均匀间隙，既可以避免电路元件与壳体接触造成短路，也能在间隙中形成空气对流通道，提升自然散热效率。天线馈线从顶部接头引入后，直接连接到电路板的射频输入端，走线路径做了最短化设计，减少馈线长度带来的信号损耗。前面板的显示屏与旋钮开孔位置，公差控制在0.1mm以内，保证配件装配后无松动、缝隙均匀，同时在开孔位置预留了密封胶圈的安装槽，可满足户外轻度防雨防尘的使用需求。

　　关于外形尺寸与安装边界，设备主体的长宽高尺寸适配主流的无人机地面站安装支架，壳体背部预留了标准的安装孔位，可直接固定在三脚架、地面站机箱或者遥控器扩展支架上，安装孔位的间距符合通用配件的标准尺寸，无需额外定制转接件即可完成部署。天线安装后整体高度控制在合理范围内，不会遮挡地面站显示屏的观察视线，天线可根据实际信号方向进行角度调整，结构上预留了足够的转动空间，不会与周边安装的其他设备产生干涉。设备侧面预留了AV输出接口与电源接口的开孔位置，接口的插拔方向与安装平面平行，方便现场作业时快速插拔线材，不会因为线材弯折导致接口损坏。

　　从实际使用的工况适配角度，结构设计时充分考虑了户外作业的温度变化范围，壳体材料选用铝合金材质，线膨胀系数与内部电路板的基材参数匹配，避免高低温环境下壳体变形挤压电路板导致的元件损坏。所有边角位置都做了R角钝化处理，避免安装调试过程中划伤操作人员，同时也减少了磕碰时的应力集中，提升壳体的抗冲击能力。旋钮的阻尼参数经过适配，调节时的手感清晰，能够在佩戴手套的户外作业场景下准确完成频道调节操作，显示屏的安装位置做了遮光檐设计，减少户外强光下的屏幕反光，提升参数读取的清晰度。
