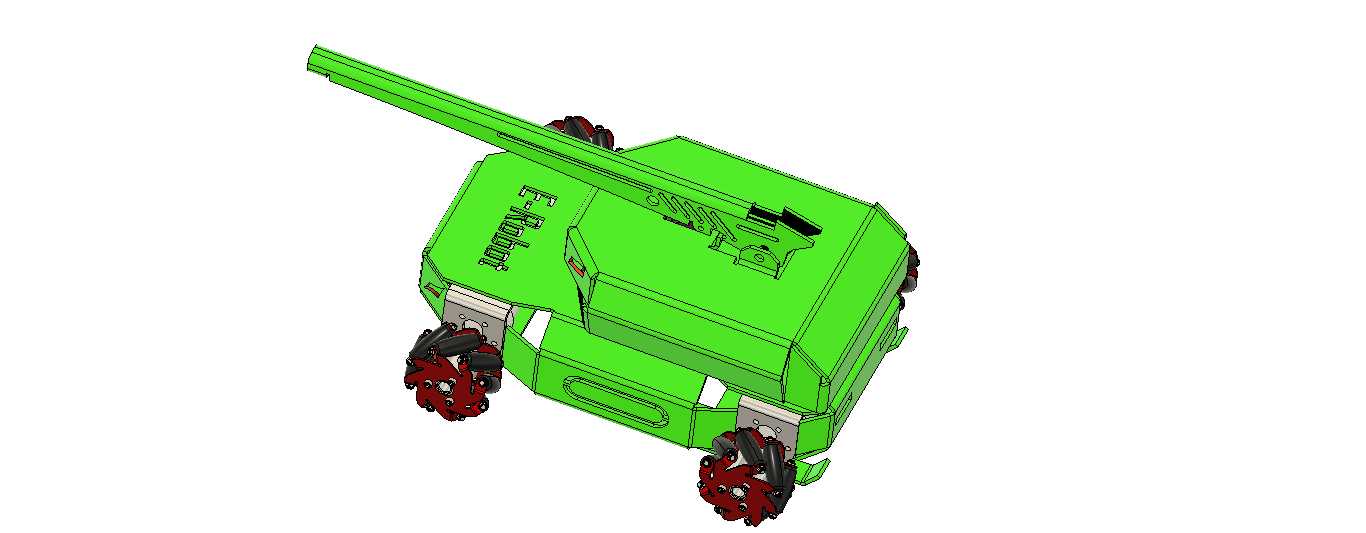

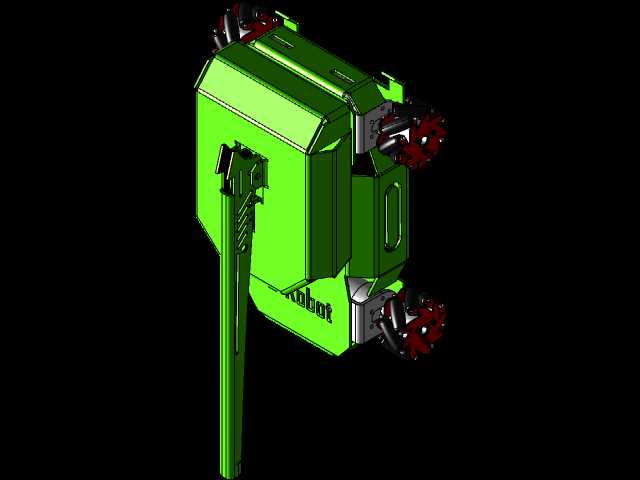

麦克纳姆轮全向移动炮台型机器人结构设计

　　这款轮式移动炮台机器人的结构设计，核心围绕狭小空间内的全向移动作业需求展开，在方案初期就摒弃了传统差速轮、阿克曼转向的移动方案，选用麦克纳姆轮作为行走执行部件，主要考虑到实训教学场景、室内巡检作业、轻型靶标模拟等场景下，设备经常需要在狭窄通道、设备间隙内完成横向平移、零半径转向、斜向移动等动作，传统轮系需要较大的转弯半径，无法适配这类紧凑空间的作业要求。四个麦克纳姆轮分别独立悬挂在车体底盘的四个角位，每个轮组的安装支架都做了定位止口设计，保证辊子轴线与轮体轴线的夹角稳定在45度，避免安装偏差导致的行走阻力增大、走偏、轮组磨损加剧等问题，轮组与底盘框架的连接采用螺栓加定位销的固定方式，既方便后期维护更换轮组，也能承受急停、

　　变向时产生的冲击载荷。车体上部的炮台结构采用分层设计，下层为旋转支撑座，内置回转支承结构，可实现360度水平方向的连续回转，炮管俯仰轴与旋转座之间采用滑动轴承配合，预留了俯仰角度调节的行程空间，可根据实际作业需求调整炮管的俯仰角度，不管是搭载模拟发射装置用于教学实训，还是搭载检测传感器用于定点巡检，都能通过炮台的两个自由度调整，快速对准目标点位，不需要频繁调整整车的停靠位置。车体的主框架采用钣金折弯拼接的结构形式，侧面预留了电池仓、控制板安装位、走线槽的空间，框架的棱边都做了圆角过渡处理，避免装配和使用过程中划伤操作人员，车体上盖做了可拆卸设计，通过快拆螺丝与主框架连接，后期检修内部电气元件、更换电池时不需要拆解整个底盘结构，

　　大幅提升维护效率。从安装边界来看，整车的轮距与轴距做了等比例设计，保证四个轮组的接地比压均匀，在平整的室内地坪、环氧地面、硬质PVC地面上行走时不会出现打滑、晃动的问题，车体的整体重心控制在底盘高度的三分之一以下，即使炮台旋转到侧向位置、炮管抬升到最大俯仰角度时，整车的重心投影也始终落在四个轮组构成的支撑四边形内部，不会发生侧翻风险。炮管部分采用长条形薄壁结构设计，在保证结构刚度的前提下尽可能降低上部结构的重量，减小回转支承的负载，炮管与俯仰支架的连接位置做了加强筋处理，避免炮管前端下垂影响指向精度。在实际应用中，这款结构可适配多种场景：在职业院校的机电一体化、机器人工程专业实训中，可作为全向移动机器人教学的实操载体，

　　学生可基于该机械结构加装电机驱动板、运动控制器、传感器模块，完成全向移动运动学解算、路径规划、目标跟踪等实训项目；在室内仓储场景中，可将上部炮台结构更换为扫码模块、小型搬运机械手，完成货架间的货物盘点、轻型物料转运工作；在安防巡检场景中，可在炮管位置搭载热成像摄像头、气体检测传感器，完成厂区内的定点巡检、异常热源排查、有害气体检测等工作，全向移动的特性让它可以在密集的设备排布区域灵活穿行，不需要预留传统巡检机器人所需的转弯空间。设计过程中对轮组的安装精度做了重点校核，每个麦克纳姆轮的安装面与底盘基准面的垂直度公差控制在0.1mm以内，四个轮组的接地平面度公差控制在0.2mm以内，避免出现单个轮组悬空、驱动力分配不均的问题，车体内部的走线槽沿底盘框架内侧布置，所有线缆都预留了足够的回转余量，避免炮台旋转时拉扯线缆导致线路断裂，电池仓的位置设计在底盘正中心，进一步降低整车重心，同时平衡电池重量对轮组负载的影响。
