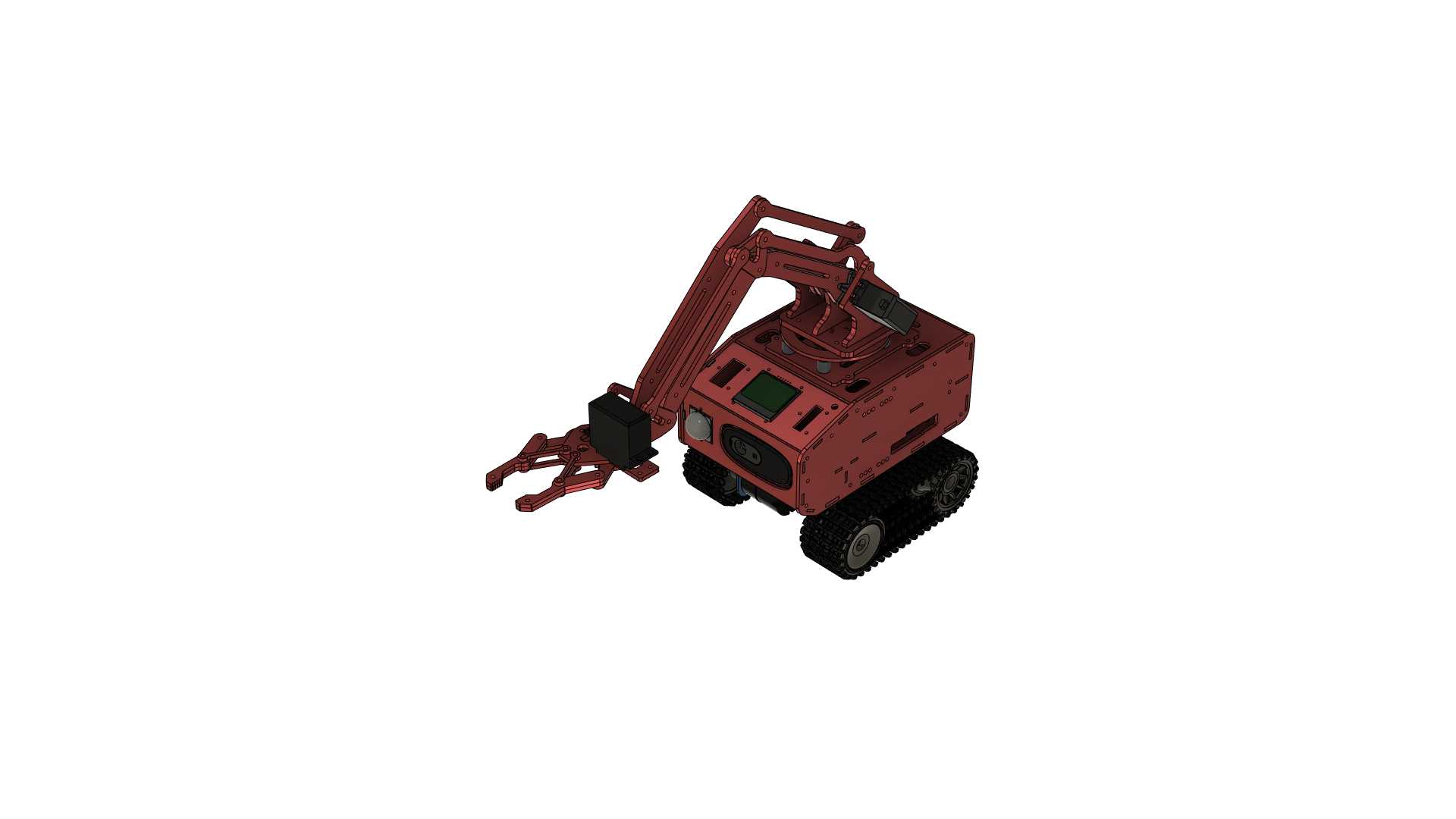

履带式移动作业机械臂巡检机器人结构

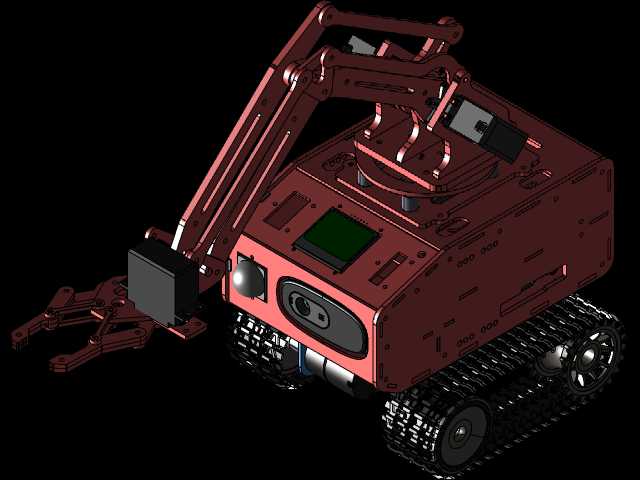

　　这款带履带行走底盘的机械臂作业单元，在结构设计阶段优先考虑了非结构化场景的通过性需求，区别于固定工位的工业机械手，整套结构将多自由度机械臂集成在履带移动平台上方，可覆盖地面巡检、狭小空间物料拾取、高危区域近距离操作等多种实际工况。从结构布局来看，履带底盘采用双侧独立驱动的布局形式，接地比压控制在较低区间，能够在碎石路面、轻度泥泞场地、车间环氧地坪等不同地面条件下稳定行走，不会出现轮式结构易打滑、越障能力不足的问题；底盘上方的承载平台预留了机械臂安装基准面，同时兼顾了电控模块、动力单元的安装空间，整体重心经过配平计算，机械臂全行程伸展作业时不会出现整机倾翻的风险。机械臂部分采用多关节串联构型，关节处的铰接结构经过受力校核，

　　末端配置两指式夹爪，可适配不同形状的小型工件拾取、操作需求，臂体的运动包络经过反复迭代验证，在不额外增加臂长的前提下最大化作业覆盖范围，避免了臂体过长带来的刚性不足、末端抖动问题。在实际应用场景中，这类结构可用于厂区设备日常巡检，搭载检测模块后可近距离读取仪表数值、检查设备跑冒滴漏情况，也可用于仓储场景下的小型物料周转、分拣，或是在应急场景下进入人员不便抵达的区域完成简单操作任务。设计过程中针对安装边界做了明确约束，机械臂的基座安装孔位与底盘承载平台的定位基准完全匹配，不需要额外制作转接件即可完成装配，各关节的驱动元件安装槽位预留了足够的走线空间，避免臂体运动过程中出现线缆拉扯、磨损的问题；履带部分的张紧结构采用可调式设计，

　　后期维护时可快速调整履带张紧度，不需要拆解底盘主体结构。外形尺寸方面，整机宽度控制在狭窄通道可通行的区间，能够顺利通过常规车间的检修通道、设备间的狭小空隙，机械臂折叠收纳后整机高度满足常规电梯、设备入口的通行高度要求，不需要额外拆解即可完成不同作业区域的转场。夹爪部分的开合行程做了针对性设计，可夹持常见的小型工具、检测探头、轻质工件，夹持力的传递路径经过结构优化，不会出现夹取过程中工件滑脱的问题；臂体的各关节转动范围设置了机械硬限位，避免软件限位失效时臂体碰撞底盘或是超出安全作业范围，提升了整机运行的可靠性。底盘的行走驱动轮、导向轮均采用标准化的安装接口，后期易损件更换时可快速拆装，不需要定制特殊配件；

　　承载平台上方的空余安装位可根据实际作业需求搭载不同的功能模块，比如视觉检测相机、气体检测传感器、小型作业工具等，不需要对主体结构做大规模改动即可拓展不同的作业功能。在结构刚性设计上，臂体的受力构件采用合理的截面形状，在控制整机重量的前提下保证足够的抗弯、抗扭刚性，末端负载达到额定值时臂体的变形量控制在作业允许的精度范围内，不会因为变形过大影响操作准确性；履带的接地长度经过匹配计算，行走过程中整机的颠簸幅度控制在合理区间，保证机械臂在移动过程中也能保持稳定的姿态，不会因为路面颠簸导致臂体异常晃动。整套结构的各部件连接关系清晰，装配逻辑符合常规机械设备的装配工艺，生产组装时可按照模块划分并行装配，有效缩短整机的装配周期，后期维护时也可按照模块单独拆解，不会因为局部故障需要拆解整台设备。
