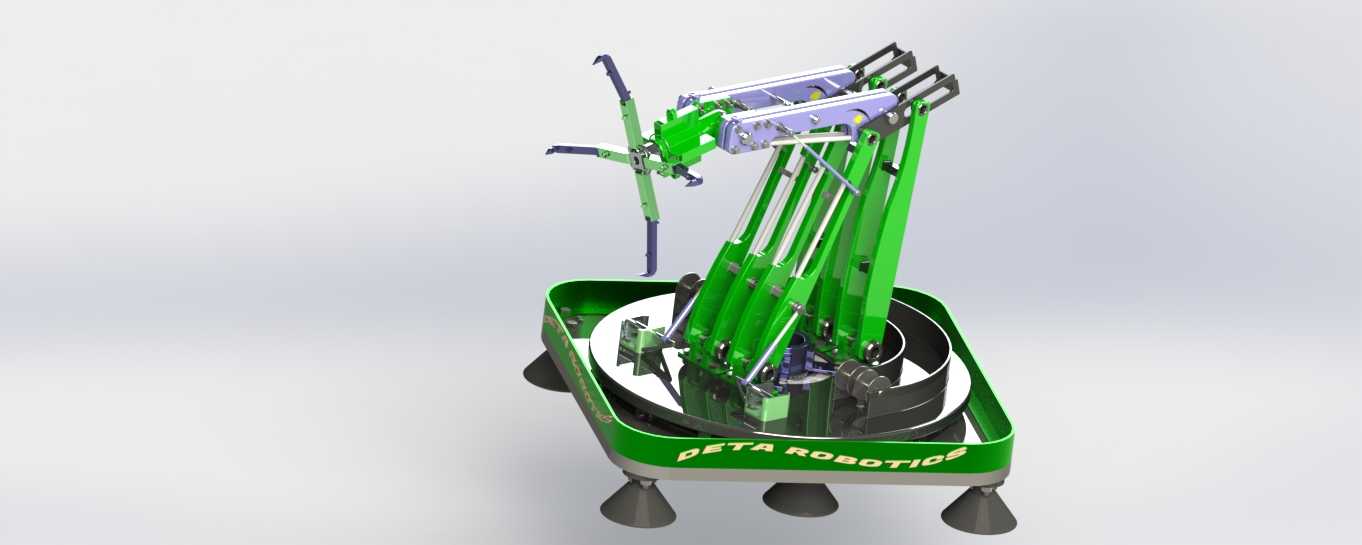

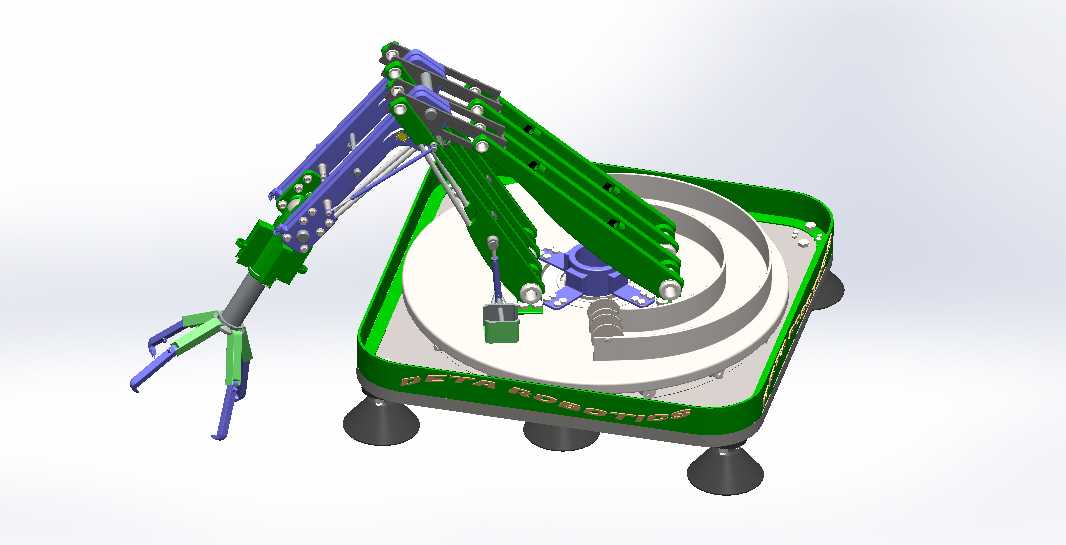

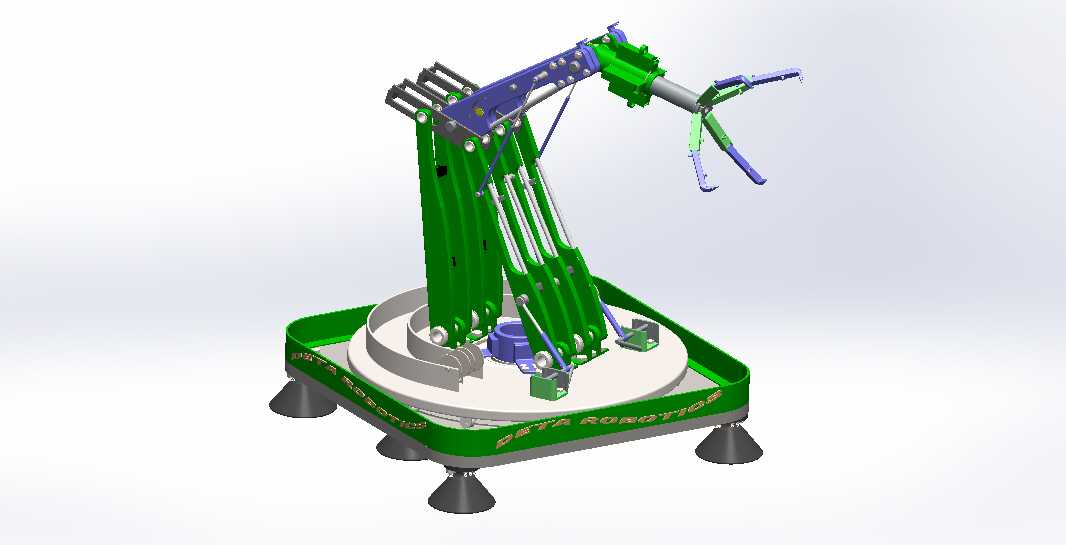

液压缆控多关节拾取投掷作业移动臂

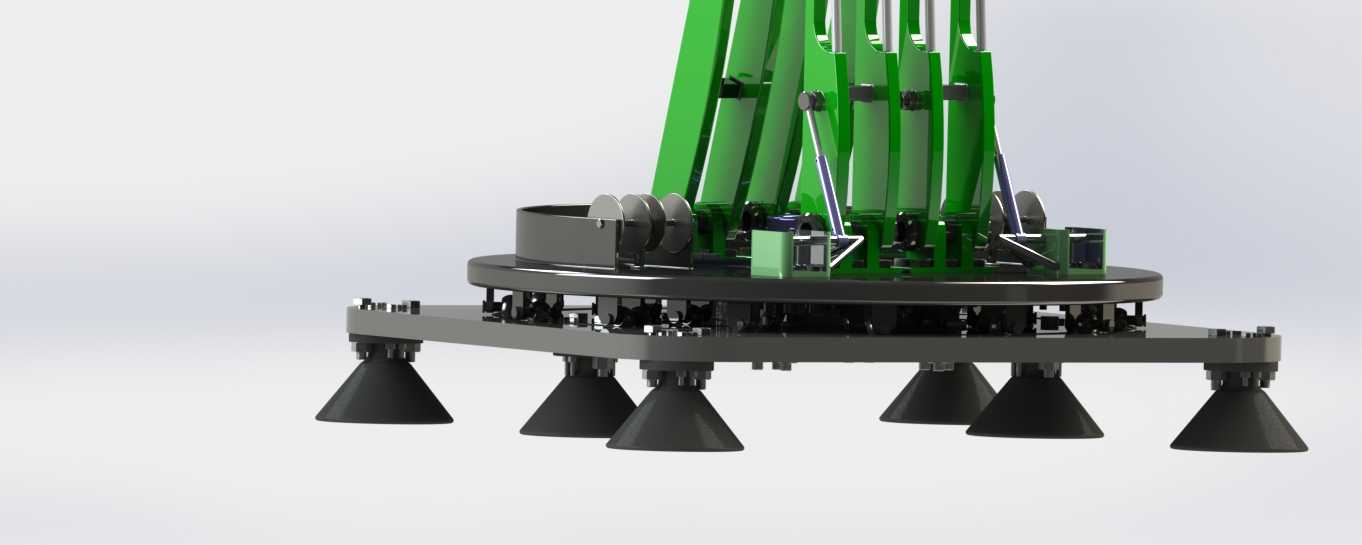

　　这款作业臂的设计初衷，是解决离散作业场景下零散物料的快速拾取、定点停放与远距离投掷需求，在车间边角料回收、分拣线异常物料剔除、小型工件跨工位转运、危险区域小件异物清理等场景中，都能适配对应的作业需求。不同于常规固定工位的工业机械手，该臂采用集成式移动底座设计，底座底部配置带缓冲阻尼的支撑脚，可直接放置在平整的车间地面、作业平台表面，无需额外打膨胀螺栓做永久固定，单台设备可覆盖周边半径1.2米范围内的作业区域，转场时仅需通过叉车或人工推移即可完成位置调整，适配多工位轮流作业的柔性生产需求。

　　臂体的驱动系统采用液压驱动结合电缆信号控制的组合方案，液压回路负责为大臂、中臂、小臂的俯仰摆动提供动力输出，可承载最大3kg的作业负载，在满负载状态下臂体末端的定位重复精度可控制在±5mm范围内，满足常规小件拾取、投放的精度要求；电缆控制回路则负责末端夹爪的开合动作、各关节的动作信号传输，相比纯液压控制的末端机构，缆控夹爪的开合力度可通过信号参数做线性调整，既能拾取硬质金属小件，也能夹取表面易损的塑料、纸质工件，不会出现夹损工件或夹取脱落的问题。

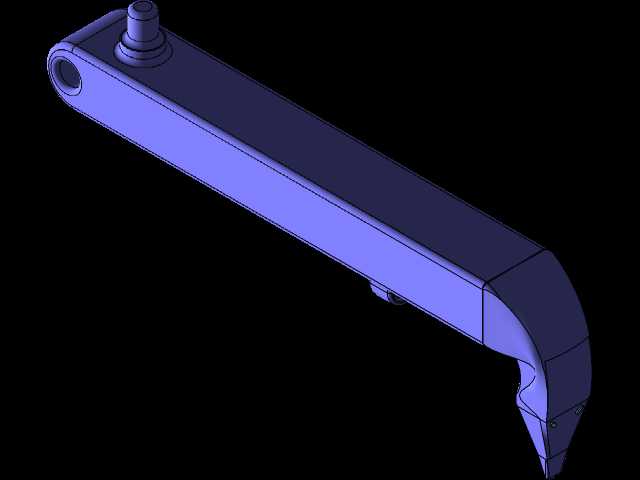

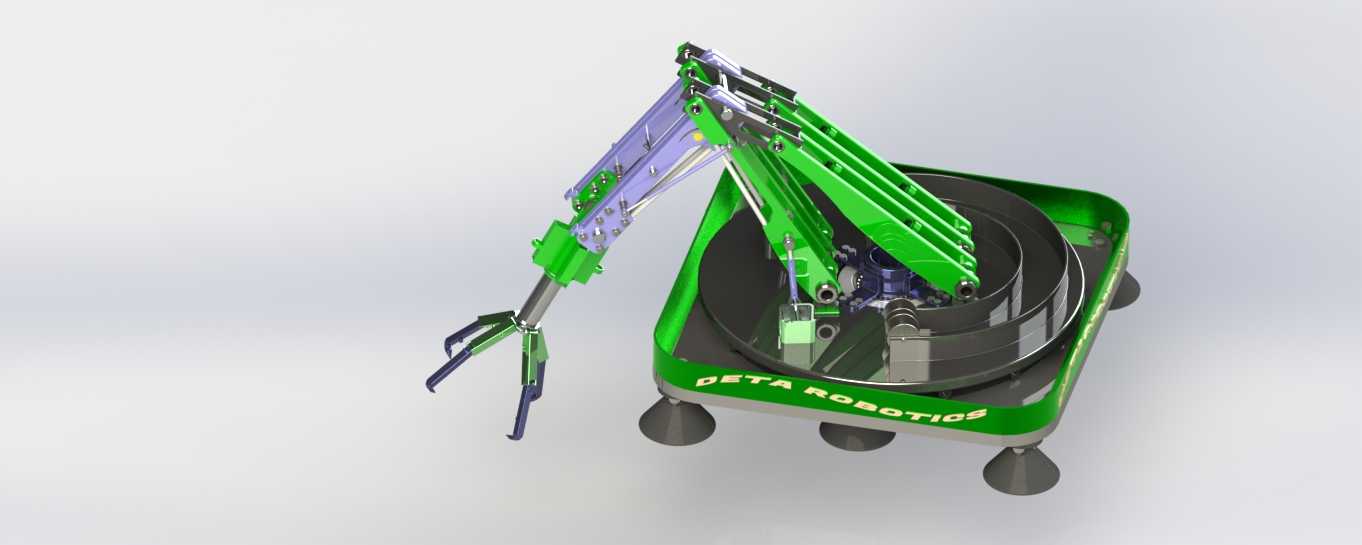

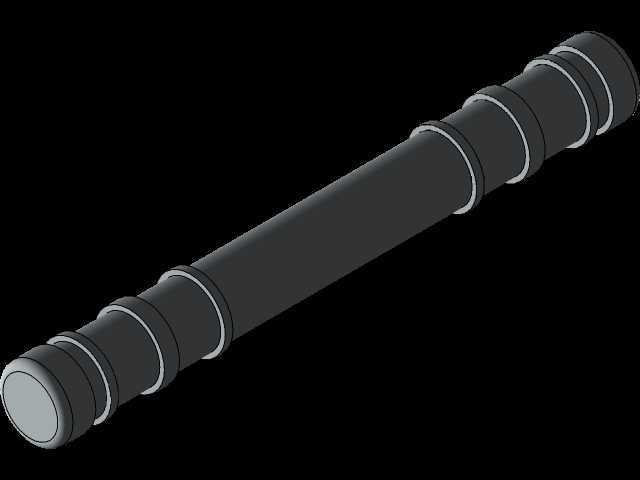

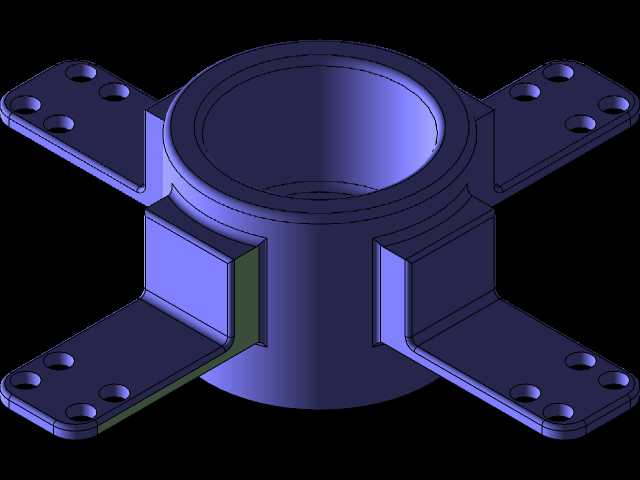

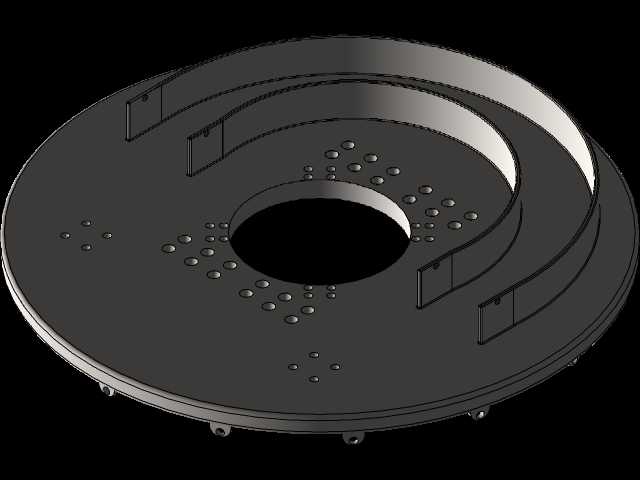

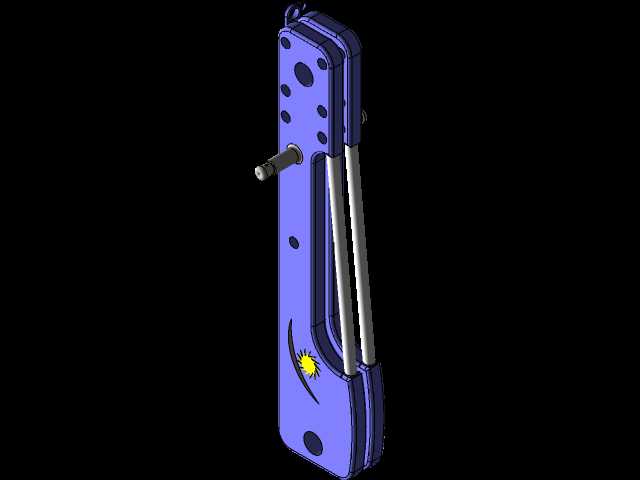

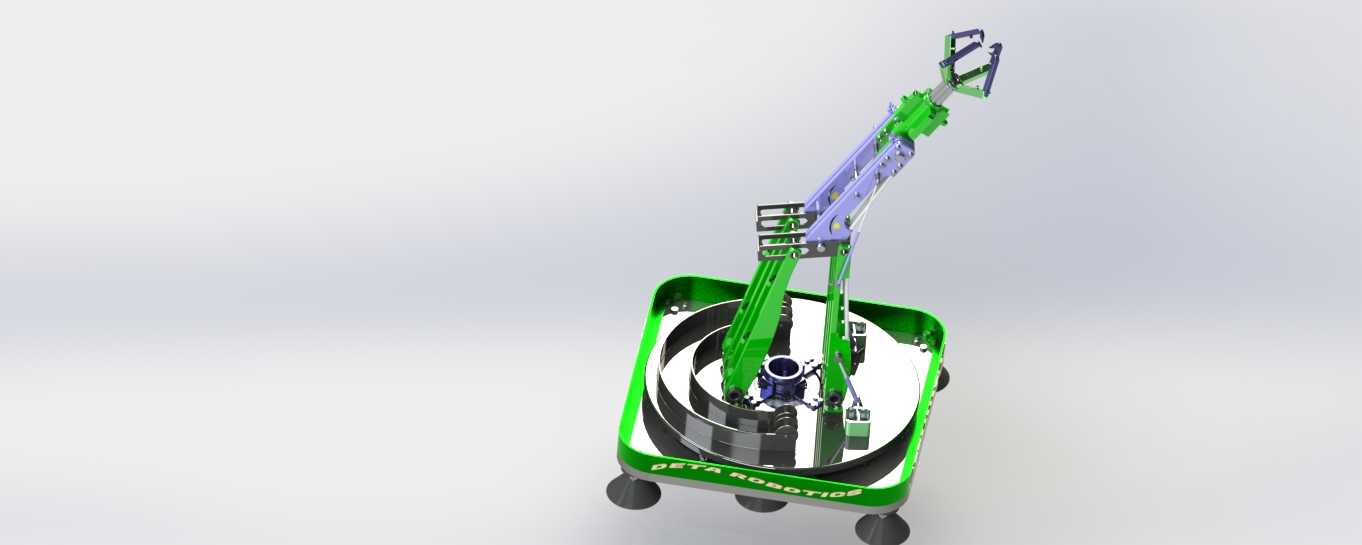

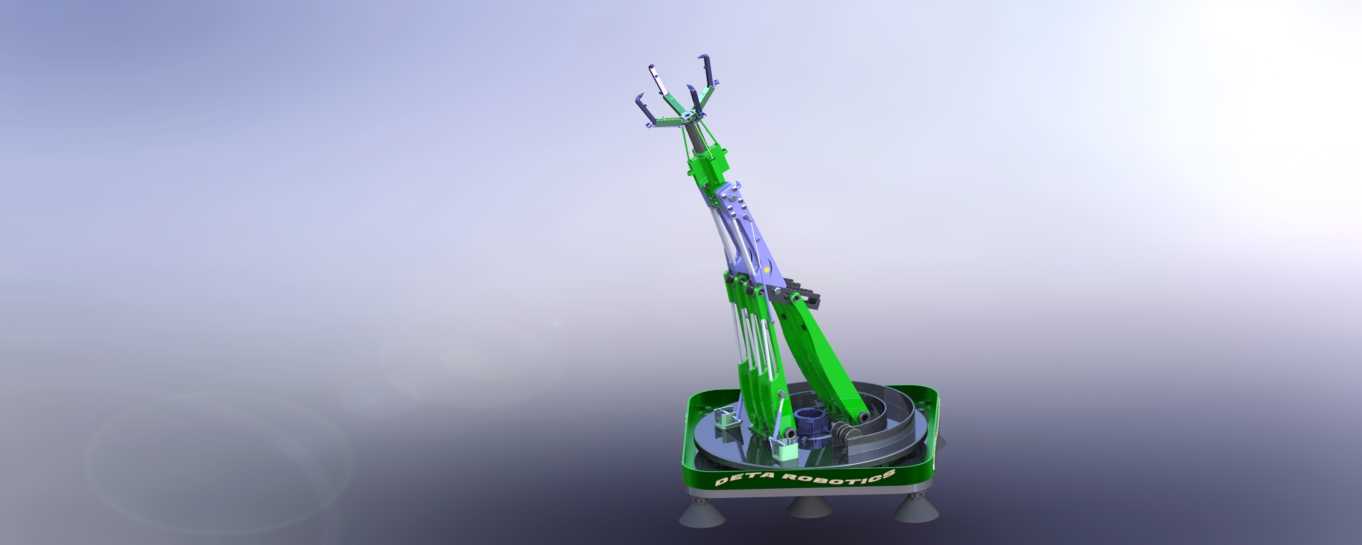

　　从结构设计逻辑来看，臂体采用多段折叠式的关节布局，大臂与底座转盘之间采用回转支承连接，可实现360度全周回转，中臂与大臂、小臂与中臂之间均采用铰轴连接，配合液压油缸的伸缩驱动，可实现臂体的折叠收纳与伸展作业，非工作状态下臂体可完全折叠收放在底座的圆形容纳槽内，整体收纳后的高度仅为伸展最大高度的三分之一，减少闲置状态下的空间占用，也避免臂体外伸对车间通道通行造成阻碍。底座内部集成了液压站、控制阀组与信号处理模块，所有液压管路、控制电缆均沿臂体内部的走线槽布置，外部无裸露的管线，避免作业过程中管线被工件勾挂、被废料磨损的问题，提升设备在复杂作业环境下的运行可靠性。

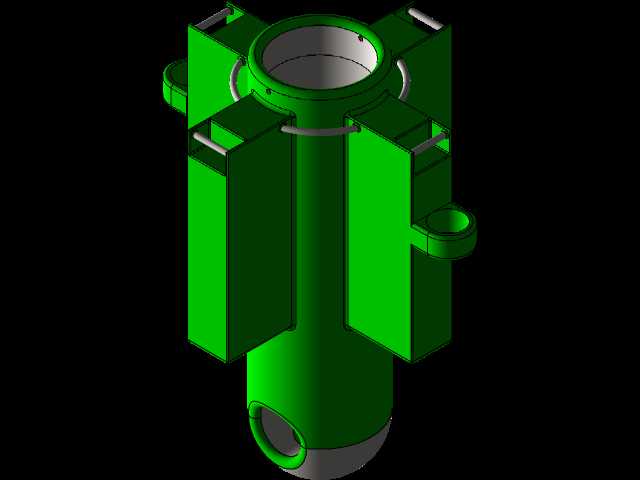

　　末端执行器采用两指式夹爪设计，夹爪指面做了防滑齿纹处理，夹取工件时的接触面积可根据工件外形自适应贴合，无论是规则的圆柱形、方形工件，还是外形不规则的边角废料，都能稳定夹持。在投掷作业场景下，臂体可通过各关节的协同动作，在摆臂到设定角度时快速松开夹爪，利用臂体摆动的惯性将工件投掷到最远3米外的收集箱内，相比常规的定点放置作业，可省去收集箱紧邻作业位的空间要求，适合作业位周边空间狭窄、无法放置大型收集容器的场景。

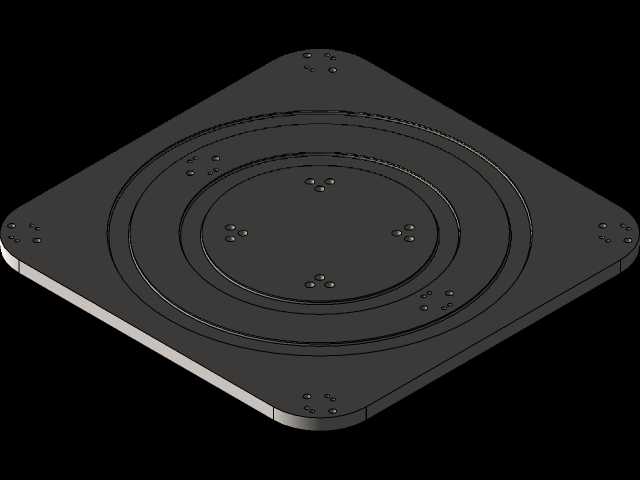

　　安装适配层面，底座的整体轮廓为方形带圆角设计，四个支撑脚的安装定位尺寸为450mm*450mm，放置时仅需保证支撑脚所在位置的地面平面度误差不超过2mm，即可保证设备作业时的稳定性，不会因臂体伸展、负载变化出现侧翻问题。设备的液压系统采用低压大流量的设计方案，运行时的噪音低于65分贝，不会对车间作业环境造成额外的噪音干扰，控制电缆采用快插式接口，若需搭配移动AGV平台做长距离转场作业，仅需将控制信号接入AGV的控制系统，即可实现设备的随动作业，无需对臂体本身的结构做额外改造。

　　在实际工况适配中，该作业臂可替代人工完成高温区域、带轻微腐蚀性区域的小件拾取作业，比如热处理工位的小型工件取放、电镀线边的残料清理，避免操作人员直接接触危险作业环境；在常规生产线上，也可作为分拣工位的辅助作业设备，将流水线上下线的工件拾取后投放到对应的料箱内，或是将工位上的废料投掷到集中回收槽内，减少操作人员的重复弯腰、抬手动作，降低一线作业人员的劳动强度。臂体的各关节铰轴位置均配置了防尘密封圈，可阻挡车间内的粉尘、切削液进入铰接部位，延长铰接轴承的使用寿命，日常维护仅需定期给铰轴注油口加注润滑脂、检查液压油位即可，维护流程简单，无需专业的设备运维人员即可完成日常保养工作。
