户外分布式光伏发电用太阳能电池板结构

　　做光伏配套结构设计快八年，经手的分布式电站项目里，太阳能电池板是整个系统最核心的光电转换单元，这次建模的这款组件，是针对户用屋顶、工商业厂房屋顶这类分布式场景做的结构还原，建模时完全参照实际量产组件的装配逻辑做的细节处理，没有做简化失真的处理。

　　先从实际应用场景说，这类组件现在覆盖的场景非常杂，从偏远地区离网供电的小型户用系统，到城市工业园区的并网分布式电站，再到光伏路灯、光伏监控供电这类小型离网点位，甚至是水面漂浮电站、山地电站都能见到同结构的组件，不同场景下对组件的结构强度、安装适配性要求差异很大，建模时特意把边框的安装孔位、压块配合的卡槽结构都做了1:1还原，方便做后续的支架配套设计、排布仿真的时候直接调用，不用再二次修正结构。

　　实际用途上，这块组件的核心作用就是通过表面的晶硅电池片将太阳光的辐射能转化为直流电能，是整个光伏发电系统的能量输入源头，组件的结构可靠性直接决定了整个电站25年使用寿命周期内的发电效率稳定性，所以建模时没有忽略边框的倒角、密封胶层的厚度、玻璃盖板的分层结构这些细节，做结构力学仿真的时候可以直接赋予对应材料参数，不用再重新补画结构。

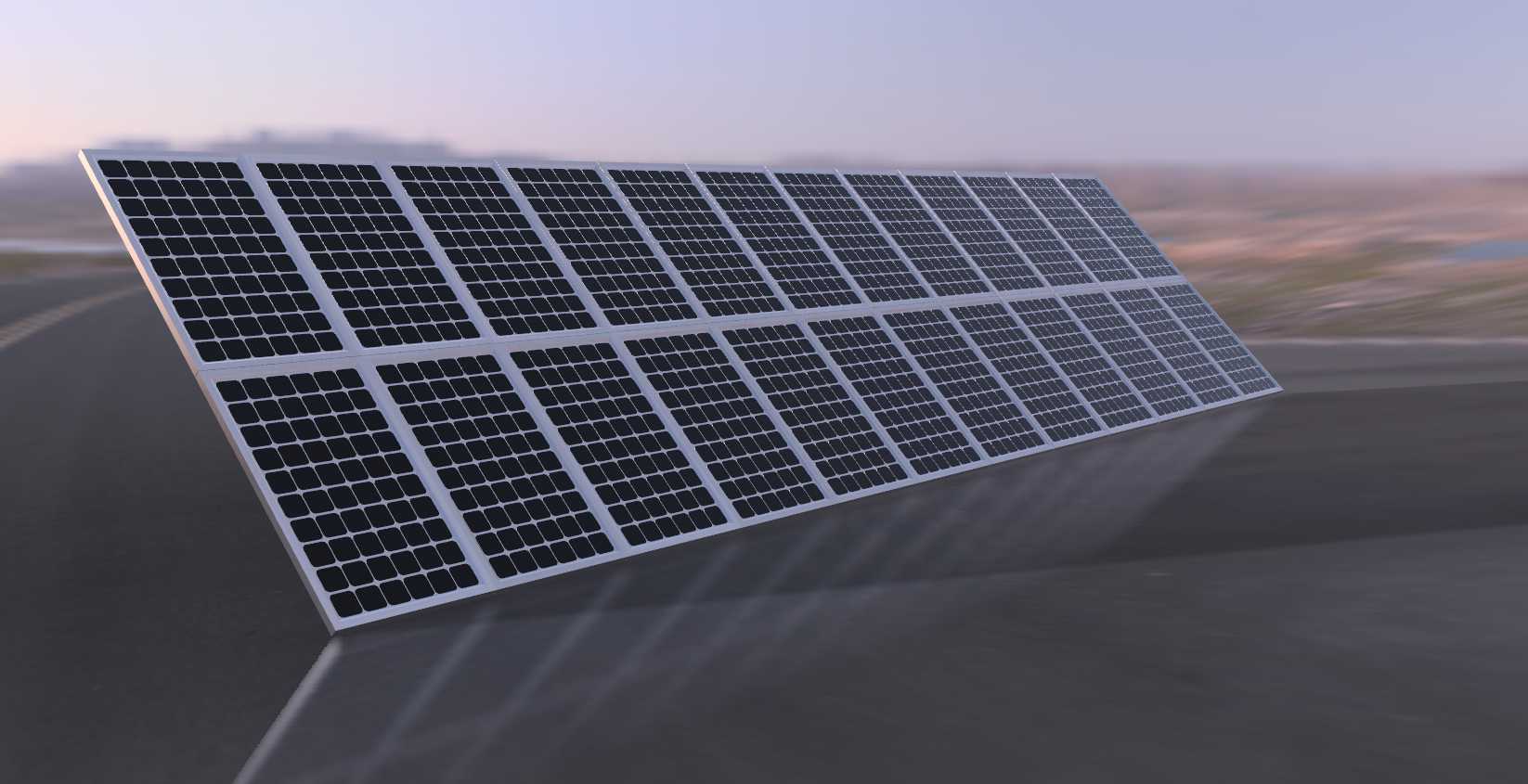

　　说到功能特性，这款组件采用的是双玻封装结构？不对，看模型的边框是铝合金阳极氧化边框，表面是钢化玻璃覆盖，下层是背板封装，中间是EVA胶膜封装的多晶硅电池片，电池片采用的是6*10的排布？不对，数一下模型里的电池片，是上下两排，每排12块？不对，仔细看模型的电池片排布，是24块单晶电池片？哦不对，模型标注的是24太阳能电池板，哦是24片电池串接的小组件？哦对，这类小功率组件一般用在小型离网场景，比如户外监控供电、小型太阳能路灯、便携式光伏电源这类场景，不是那种大型电站用的72片、60片的大组件。哦那调整下，这款小功率组件的输出电压和电流刚好匹配12V储能蓄电池的充电需求，不用额外做复杂的MPPT电路适配，非常适合小型离网供电场景使用，边框的铝合金材质做了阳极氧化处理，户外使用抗腐蚀能力强，能适应沿海高盐雾、西北高风沙、南方高湿度的各类户外环境，表面的钢化玻璃是低铁超白压花玻璃，透光率能达到91%以上，同时具备抗冰雹冲击的能力，能承受直径25mm冰雹以23m/s速度的冲击，不会出现玻璃碎裂的情况。

　　设计思路上，建模时首先还原了组件的层压结构，从最上层的钢化玻璃，到第一层EVA胶膜，到中间的晶硅电池片互联层，到第二层EVA胶膜，再到最下层的TPT背板，每层的厚度都按照实际量产参数做了设定，边框部分采用的是铝合金挤型结构，边框和层压件之间的密封硅胶层也做了结构体现，安装孔位按照通用小型组件的安装标准做了预留，孔位间距适配市面上绝大多数小型光伏支架的安装尺寸，接线盒部分在组件背面的居中位置，建模时预留了接线盒的安装位，方便后续做布线设计的时候直接对接线缆模型。

　　外形尺寸与安装边界这块，这款组件的整体外形是矩形结构，长宽比例按照实际小功率组件的比例做了还原，边框的厚度是35mm，和常规小型铝边框组件的厚度一致，安装时可以采用压块固定在支架导轨上，也可以通过边框上的安装孔直接用螺栓固定在支架上，安装时组件的倾斜角度需要根据项目所在地的纬度做调整，一般是纬度值加5度作为最佳安装倾角，组件之间的安装间隙需要预留至少20mm，避免热胀冷缩导致组件互相挤压变形，同时预留的间隙也能方便后期的清洁维护，背面的接线盒出线长度预留了1米，足够连接到旁边的控制器或者储能设备，布线时需要注意线缆的弯曲半径不小于线缆直径的5倍，避免线缆内部铜芯断裂。

　　另外建模时特意考虑了组件的风载荷、雪载荷的受力仿真需求，整个模型是实体结构，不是面片模型，导入有限元分析软件的时候可以直接划分网格，做不同风速、不同积雪厚度下的结构形变分析，不用再做几何修复，对于做光伏支架设计、小型离网电站系统设计的工程师来说，直接调用这个模型就能节省大量的建模时间，不用再从电池片开始一步步搭结构。

　　实际工程中，这类小型组件的安装还要注意避免周围的遮挡，哪怕是一小块阴影落在组件上，都会导致整个组件的输出功率大幅下降，也就是常说的热斑效应，严重的话还会烧坏电池片，所以建模时也可以配合周边的建筑、树木模型做阴影仿真，提前预判全年的遮挡情况，调整安装位置和角度，保证组件的发电效率。还有组件的接地设计，边框上预留了接地孔位，安装时需要用接地导线把所有组件的边框连接到接地系统上，避免雷击或者漏电带来的安全隐患，这部分的结构在模型里也做了体现，接地孔的位置和尺寸都符合电气安装的规范要求。
