12V7AH铅酸储能蓄电池三维结构

　　这款12V7AH铅酸蓄电池的三维结构，还原了小容量阀控式铅酸电池的完整实体特征，在做低压直流供电系统的布局设计时，这类小容量储能单元是很多场景下的标配选型。从实际工程应用来看，这类电池常被用在小型UPS不间断电源、消防应急照明回路、电动代步车的辅助供电、门禁与安防监控设备的后备供电、小型太阳能离网发电系统的储能端，还有部分儿童电动玩具、便携检测设备的内置供电模块里，覆盖了民用、商用、小型工业配套的多个低压供电场景。

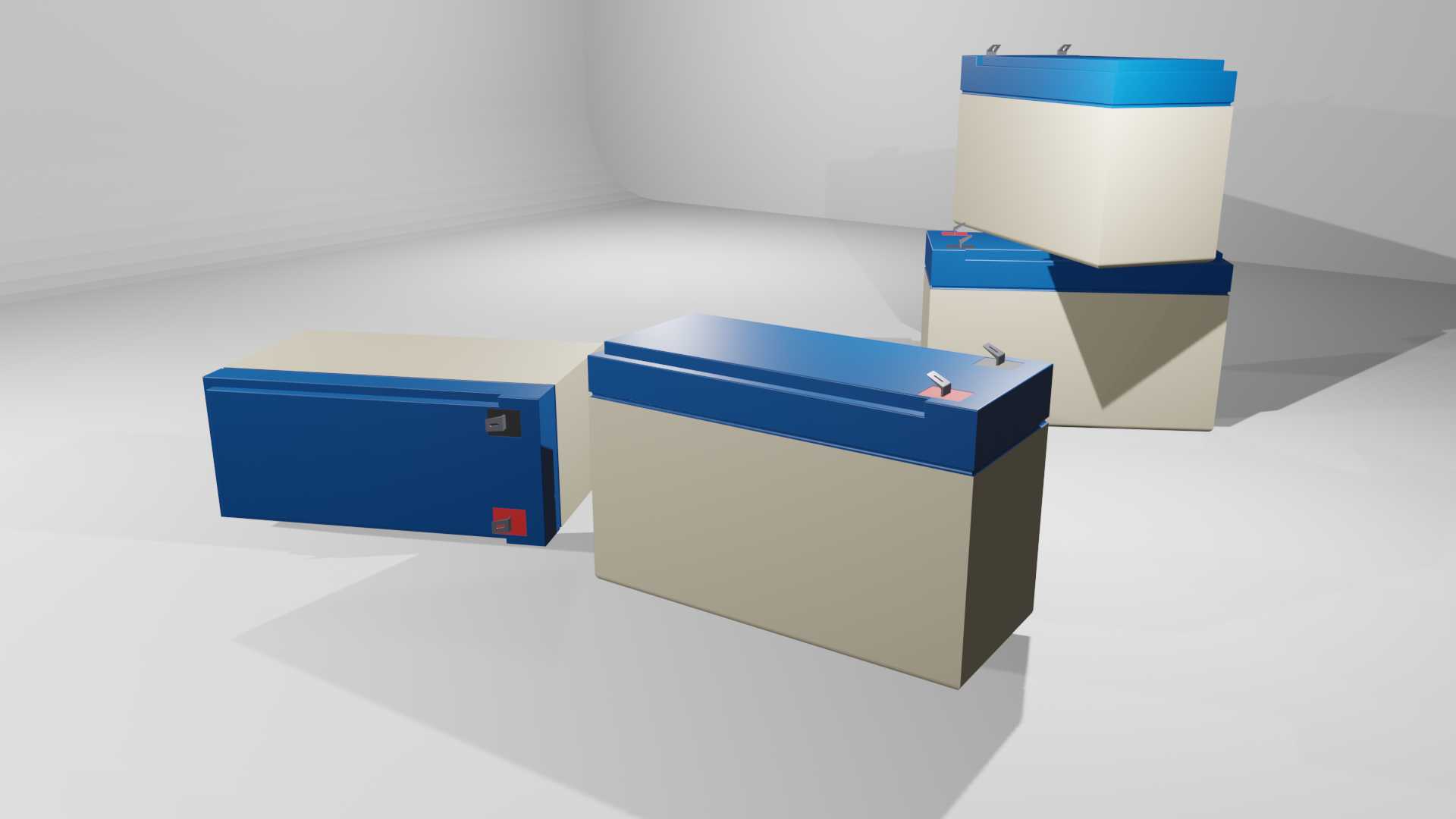

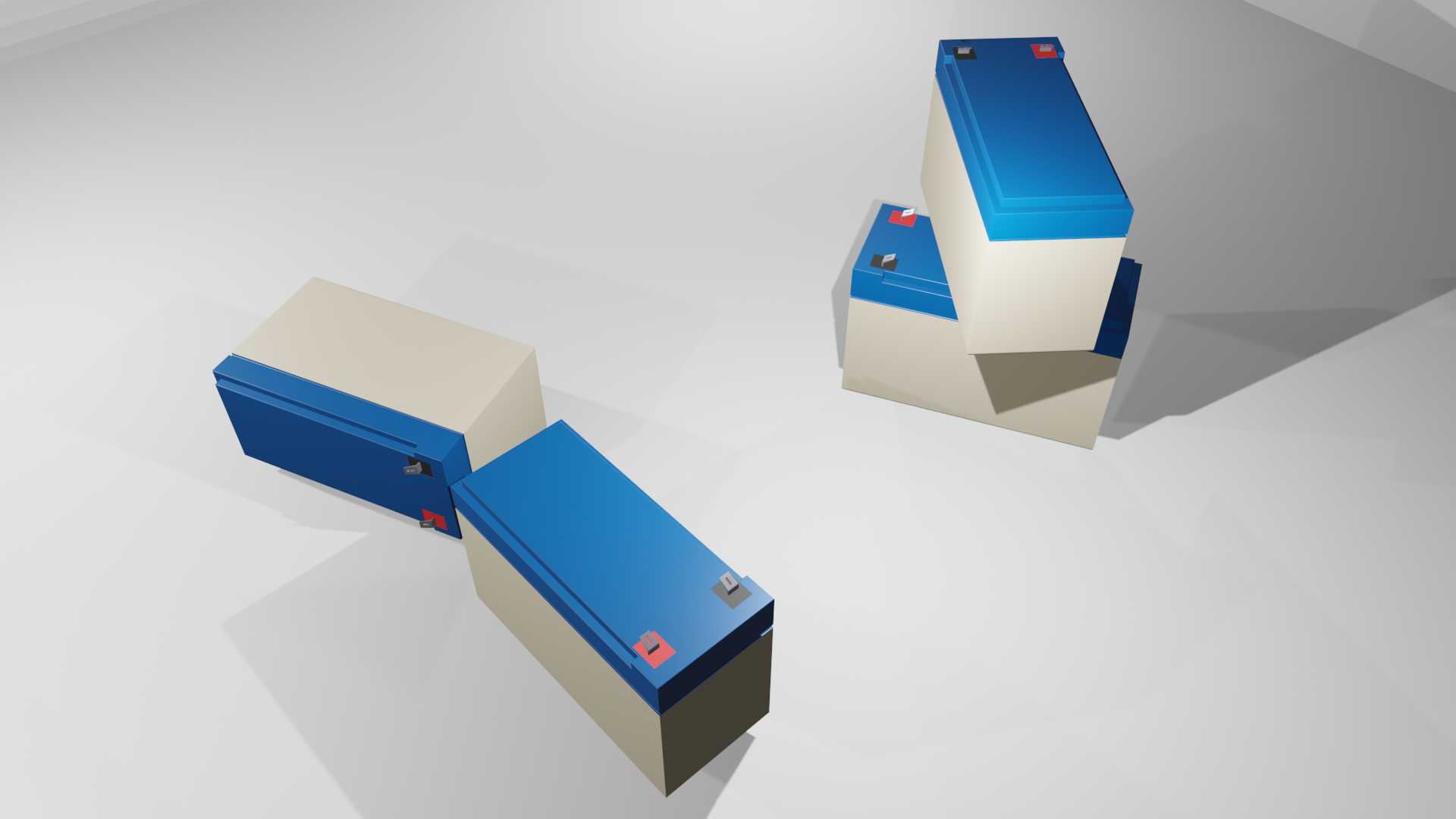

　　从结构设计的还原度来看，模型完整呈现了电池的壳体、上盖、极柱、端子标识这些核心结构：壳体采用ABS工程塑料的长方体构型，侧壁做了细微的加强筋过渡，既可以保证壳体在堆叠、安装时的结构强度，也能避免注塑成型时的缩痕问题；上盖与壳体的接缝处做了封边结构，对应实际生产中的热封或者胶封工艺，保证电池内部电解液的密封性能，符合阀控式电池免维护的设计要求；顶部的两个极柱分别做了正负标识的结构区分，还原了实际端子的安装平面与螺纹孔特征，方便在做整机装配时匹配对应的接线端子、铜排或者连接线束，不会出现装配干涉的问题。

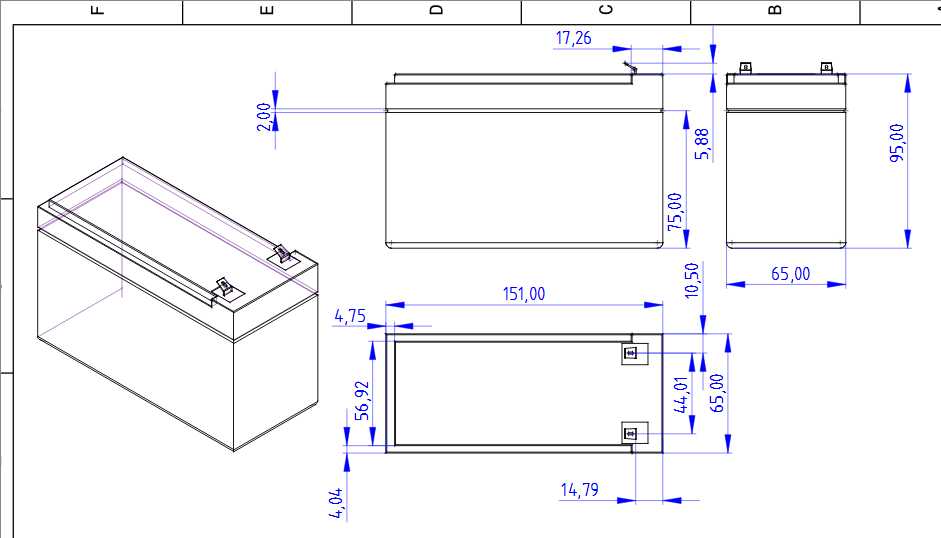

　　在外形尺寸与安装边界的还原上，模型严格遵循了同规格12V7AH铅酸电池的通用安装尺寸：整体长宽高比例符合行业通用的安装位要求，底部平整无突出结构，可以直接适配常规的电池安装槽、固定支架，不需要额外做转接结构；顶部极柱的中心距、端子高度都按照实际产品的尺寸做了还原，在做整机布线设计时，可以直接参考模型的位置预留线束长度、端子压接尺寸，避免后期装配时出现线束长度不足、端子与周边结构干涉的问题。另外模型也还原了电池壳体的侧面防滑纹理、底部的轻微倒角，这些细节在做产品渲染、装配动画制作时可以提升真实感，在做结构干涉检查时也能更精准地判断电池与周边安装位、固定压条的间隙是否满足要求。

　　从设计思路的角度来说，这类小容量铅酸电池的结构设计核心是在有限的体积内容纳足够的极板组，同时保证密封可靠性与安装通用性，模型在还原时也体现了这一点：壳体内部的腔体轮廓对应极板组的排布空间，上盖的阀控帽位置也做了结构预留，虽然是外观与装配结构的三维模型，但核心的安装接口、外形边界都和实际量产产品保持一致，不管是用来做设备的整机装配布局验证、安装支架的结构设计，还是做产品宣传的渲染素材、装配教学的演示模型，都能满足使用需求。在实际的结构选型过程中，这类电池的安装尺寸通用性很强，不同厂商的同规格产品安装位基本可以互换，所以这个三维模型也可以作为同规格电池的通用参考模型，在方案设计阶段不需要等待厂商提供具体的数模，就可以提前完成安装位的布局、固定结构的设计，缩短项目的前期开发周期。另外在做电池仓的散热设计时，也可以参考模型的外形尺寸计算电池仓的容积，预留足够的散热间隙，避免电池在充放电过程中热量堆积影响使用寿命。
