带轴承支撑的传动齿轮轴组件结构设计

项目分类:齿轮 发布时间:2022-03-03 ID:570751
  • 带轴承支撑的传动齿轮轴组件结构设计
  • 带轴承支撑的传动齿轮轴组件结构设计
  • 带轴承支撑的传动齿轮轴组件结构设计
  • 带轴承支撑的传动齿轮轴组件结构设计

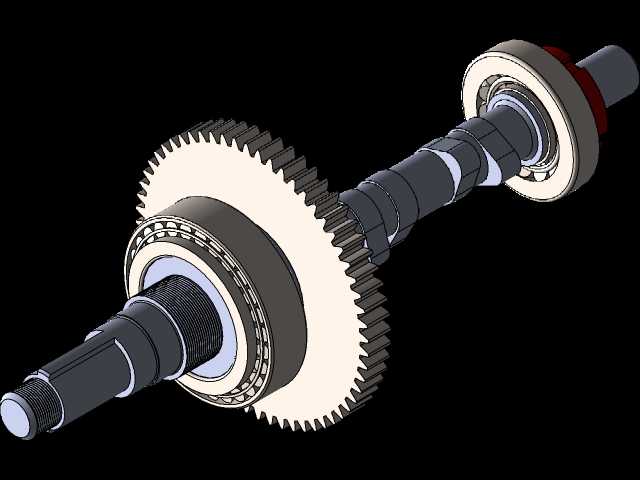

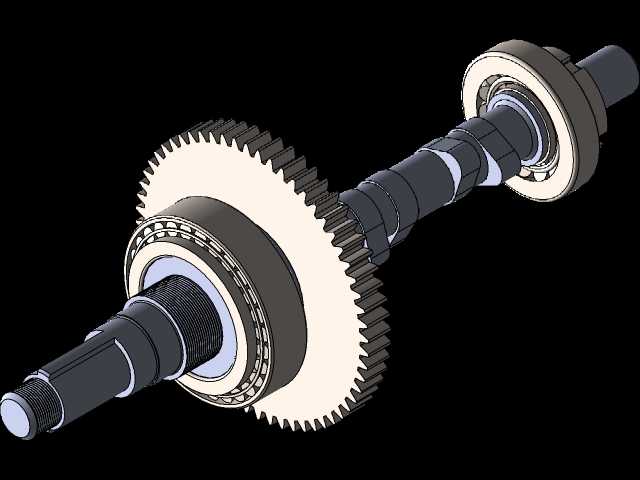

  这套轴系传动组件常见于中小功率的变速传动单元中,在机床进给箱、小型输送设备驱动端、农用机械传动箱以及部分轻工设备的动力传递链路里都能见到同结构的设计应用,核心作用是完成输入扭矩的承接、转速匹配后向下一级执行机构输出动力,整套组件的同轴度、支撑刚度直接决定了传动链路的运行平稳性与噪声水平。从结构组成来看,组件核心包含渐开线圆柱齿轮、阶梯式传动轴、两套深沟球轴承以及轴端定位结构,齿轮与轴采用过盈配合加键连接的组合限位方式,相比齿轮轴一体加工的方案,这种分体式设计可以单独更换磨损的齿轮件,后期维护成本更低,同时齿轮材料可根据传动负载单独选用合金结构钢做齿面淬火处理,轴件则选用调质处理的中碳钢即可,材料成本控制更灵活。

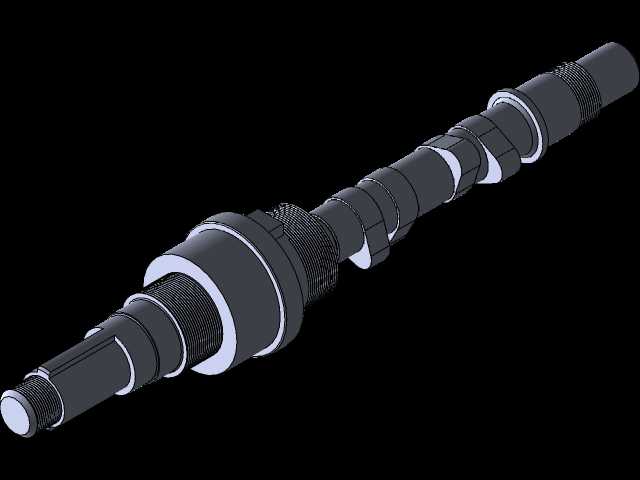

  设计过程中首先要确定的是轴的阶梯分段尺寸,每一段轴径的变化都要兼顾零件装配的工艺性:轴承安装位的轴径要满足轴承内圈的配合公差要求,通常选用k6级过渡配合,保证轴承内圈与轴同步旋转不出现蠕变;齿轮安装位的轴径要略大于轴承位直径,方便装配时齿轮从轴端推入后靠轴肩实现轴向定位,避免装配过程中刮伤轴承配合面;轴两端伸出轴承的部分分别设计有密封件安装槽与连接结构,输入端可通过联轴器连接驱动电机,输出端可对接带轮、链轮或者下一级齿轮。轴承选型方面,两套深沟球轴承分别布置在齿轮两侧的近端点位置,这种支撑方式属于简支梁支撑结构,相比悬臂支撑能大幅降低齿轮啮合处的轴挠度,保证轮齿全齿宽啮合,避免偏载导致的齿面局部磨损加剧;

  轴承外圈与安装基座的轴承孔采用H7级配合,同时轴承外侧设计有端盖安装位,可通过压盖调整轴承的轴向游隙,补偿工作温度升高带来的轴系热伸长量,避免轴承卡滞。齿轮参数设计上,齿宽与分度圆直径的比例控制在0.8-1.2区间,既保证足够的齿面接触强度,又不会因为齿宽过大导致轴系挠曲后出现齿端接触;轮齿采用20度压力角的标准渐开线齿形,加工工艺成熟,通用滚齿设备即可完成加工,齿端做了小倒角处理,方便装配时与啮合齿轮顺利导入,避免打齿风险。安装边界方面,整套组件的轴向定位依靠轴承端盖与轴肩的配合实现,径向定位完全由两端轴承与基座孔的配合保证,安装时需要保证两端轴承孔的同轴度公差不超过0.02mm,否则会出现轴承运转卡滞、噪声过大、温升超标的问题;

  轴端的连接部位设计有螺纹段,可通过圆螺母对轴承内圈做轴向锁紧,配合止动垫圈防止螺母松脱,适配正反转频繁切换的传动工况。实际运行过程中,这套组件的润滑可根据转速选择脂润滑或者油润滑:当节圆线速度低于2m/s时,采用锂基脂填充轴承腔与齿轮啮合区即可,维护周期长;线速度更高时则需要采用箱体油浴润滑,通过齿轮旋转带起的润滑油完成齿面与轴承的润滑散热,能适应更高的连续运行负载。设计时还需要考虑动平衡问题,由于齿轮与轴是分体装配,组件装配完成后需要做单面动平衡校正,剩余不平衡量要控制在允许范围内,避免高速运转时出现振动传递到整个设备机身,影响设备上其他精密部件的工作精度。另外轴上的退刀槽、圆角尺寸都做了规范设计,所有轴肩过渡圆角都小于相配零件的倒角尺寸,保证零件能装配到位,同时避免应力集中导致的轴断裂风险,在承受冲击载荷的工况下,还可以将过渡圆角适当加大,进一步提升轴的疲劳强度。
