港口铁路重载导向滑轮组件结构设计

　　在港口散货堆场、铁路沿线装卸作业区，这类导向滑轮组件是物料转运、设备走行系统里不起眼但损耗率不低的核心受力件，很多现场运维人员都有过滑轮卡滞、轮缘磨偏导致整条输送线停机的经历，设计阶段的细节考量直接决定了后续运维的频次与成本。从实际应用场景来看，这类滑轮主要适配港口门机走行辅助导向、铁路货运线旁牵引索具换向、堆场移动卸料小车的轨道限位导向等工况，作业环境常年伴随煤尘、矿粉、雨水侵蚀，部分临海港口还会受到盐雾腐蚀，因此结构设计上首先要考虑密封与耐磨性能，不能照搬轻型室内输送线的滑轮参数。

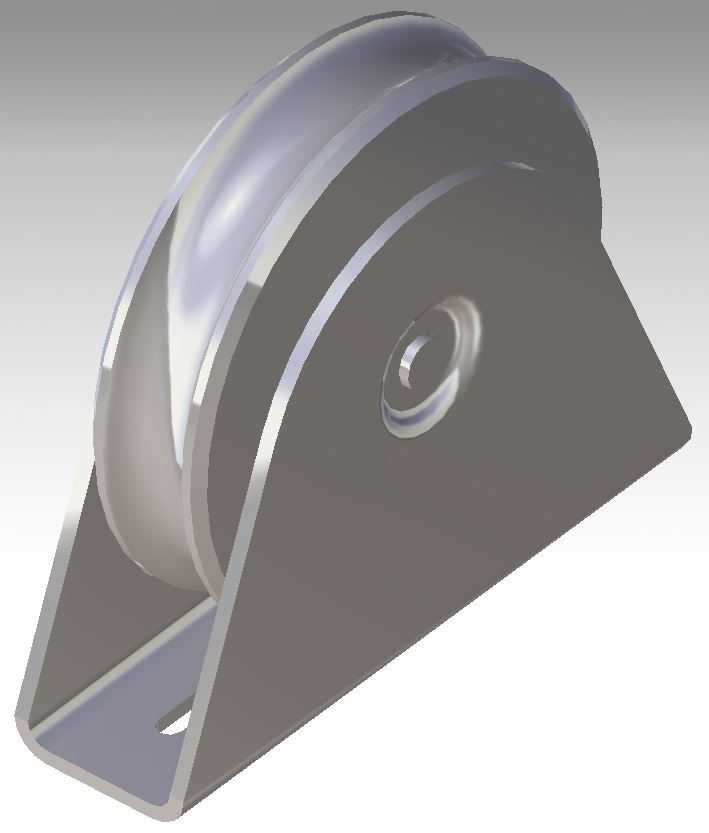

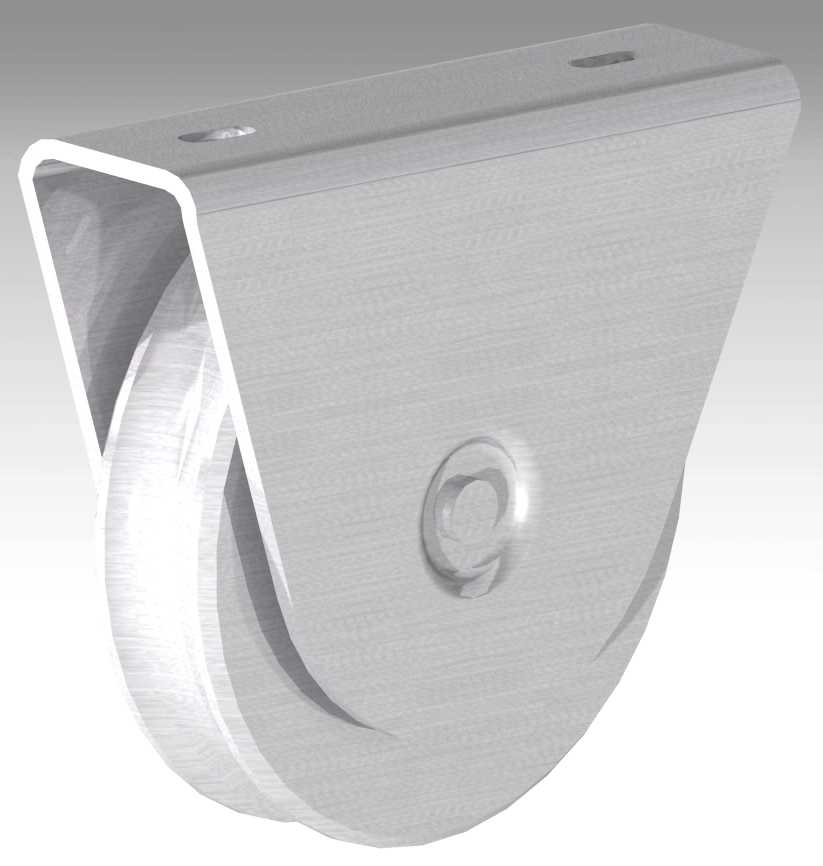

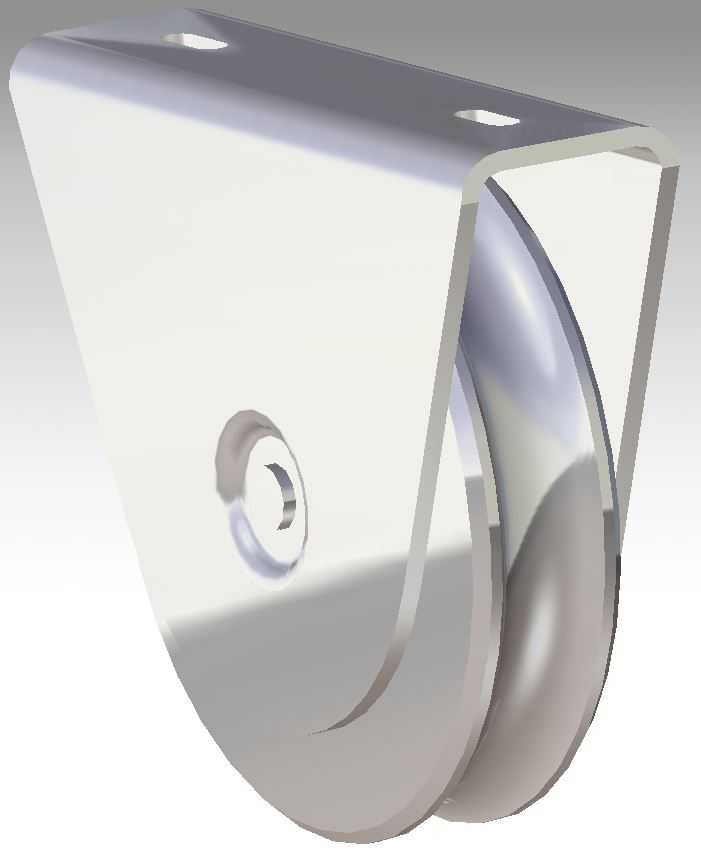

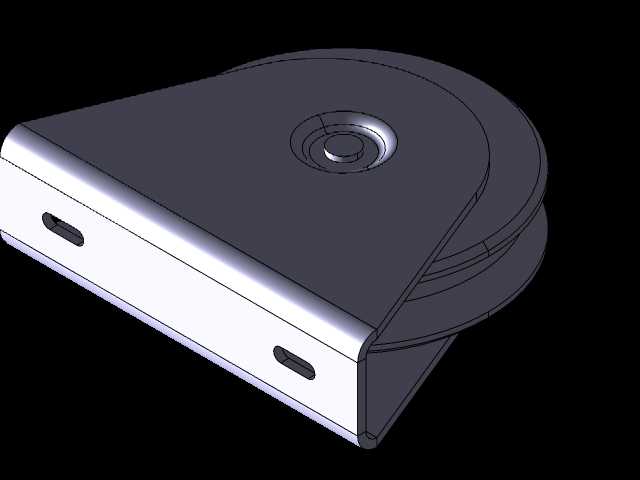

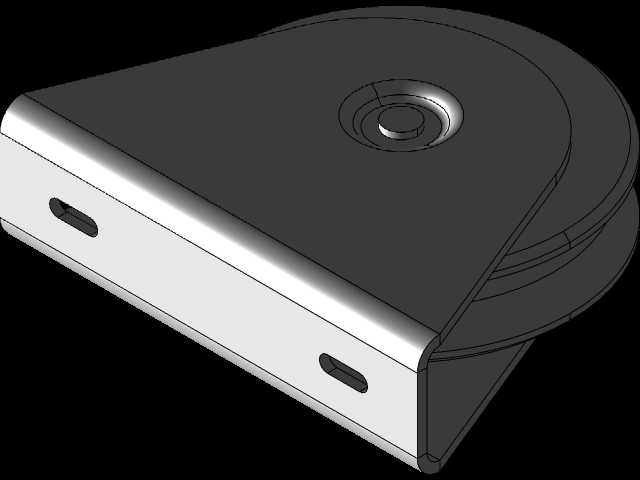

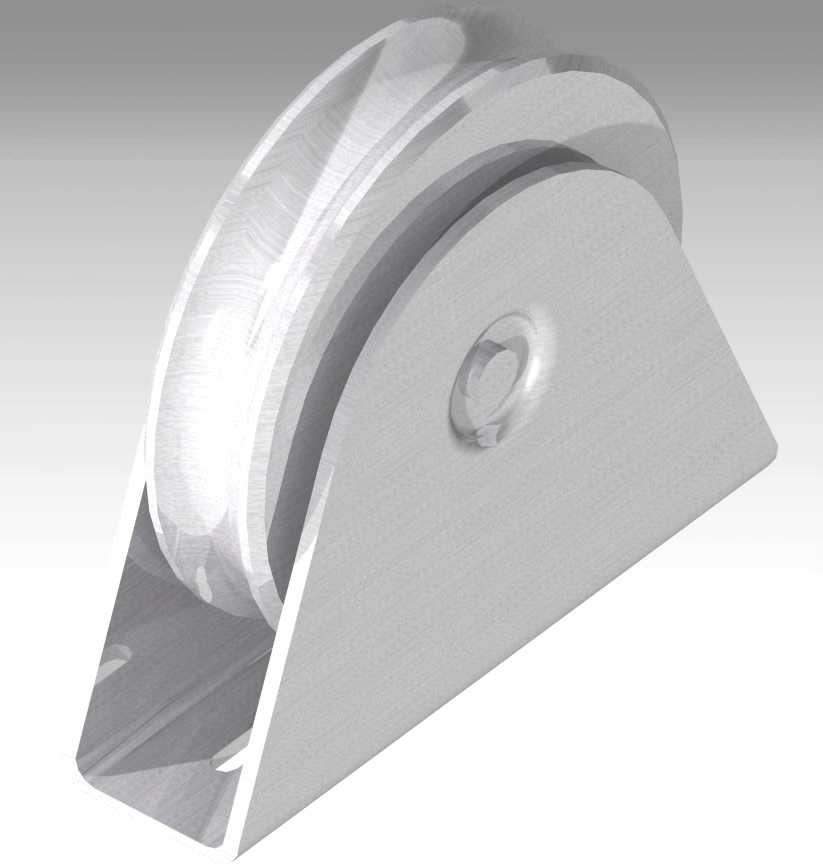

　　从产品功能特性来看，该组件采用单轮缘槽型滑轮搭配一体式折弯安装支架的结构，轮体中心镶嵌自润滑轴承衬套，不需要额外配置集中润滑管路，适配现场无定期润滑条件的户外作业场景；轮缘的槽型弧度经过匹配常用的16mm直径钢丝绳或者轻型轨道侧边导向需求设计，槽深足够防止钢丝绳脱槽或者导向时从轨道边缘滑脱，支架两侧的安装面预留了沉头螺栓孔，安装时可以直接通过螺栓固定在设备机架的对应安装位，不需要额外焊接转接板，减少现场安装的焊接工作量与焊接变形风险。

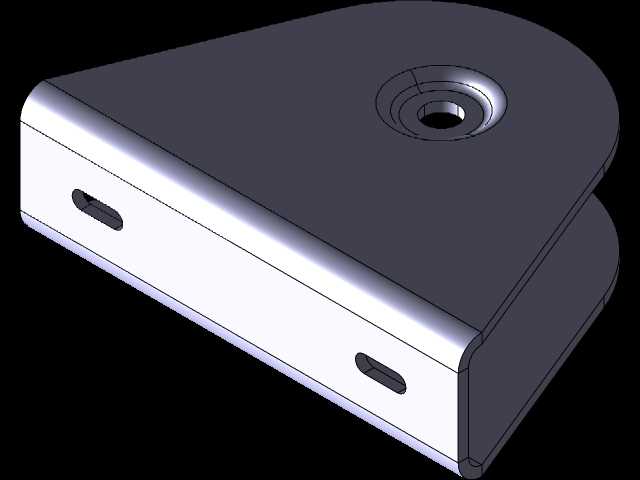

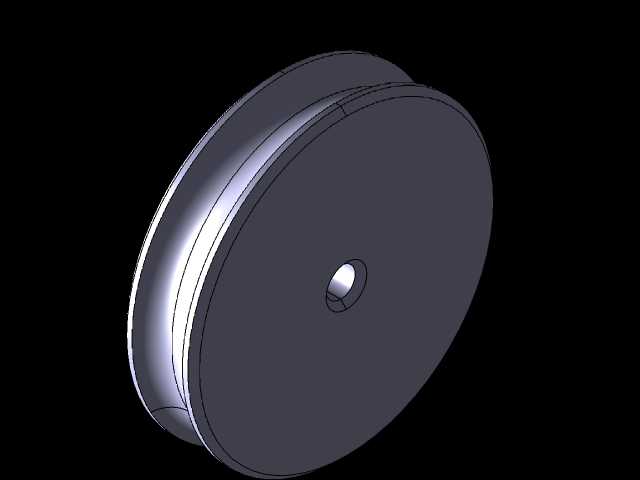

　　设计思路上，首先摒弃了传统分体式支架拼接的结构，采用整块钢板折弯成型的支架，支架与滑轮的连接轴采用过盈配合压装在支架两侧的轴孔内，轴端不需要额外配置防松螺母，减少了松动点，同时支架的折弯角度经过受力校核，在承受额定径向载荷时，支架的变形量控制在0.2mm以内，不会因为支架变形导致滑轮卡滞。轮体的材质选用耐磨球墨铸铁，表面做硬化处理，硬度达到HRC45-50，相比普通铸钢轮，耐磨性能提升40%以上，同时自润滑衬套的选用可以在无润滑条件下连续工作8000小时以上，适配户外少维护的作业需求。

　　外形尺寸与安装边界方面，该滑轮组件的总宽度控制在120mm以内，轮体直径为100mm，支架的安装孔中心距为80mm，安装孔直径为12mm，适配M10的安装螺栓，安装时需要预留的最小空间为长150mm、宽130mm、高120mm，安装面的平面度要求不大于0.1mm/m，避免安装时支架产生附加应力导致轴孔偏斜。轮槽的有效宽度为20mm，适配直径12-18mm的钢丝绳或者厚度15mm以内的轨道侧边导向，额定径向承载能力为5kN，能够满足大部分轻型移动设备的导向与牵引换向需求，在港口堆场的移动卸料小车上使用时，可以承受小车走行时的侧向冲击力，不会出现轮体破裂或者支架变形的问题。

　　很多设计人员在做这类滑轮选型或者建模时，容易忽略支架与轮体之间的间隙设计，该结构在轮体两侧与支架之间预留了1.5mm的间隙，同时在间隙处配置了防尘密封圈，既可以防止粉尘进入轴承衬套内部，又不会因为间隙过小导致热胀冷缩时轮体与支架发生摩擦卡滞，在零下20度到零上60度的环境温度范围内都可以正常工作，适配北方港口冬季低温与南方港口夏季高温的不同作业环境。另外轮体的轮缘外侧做了15度的倒角，在钢丝绳入槽或者导向对位时，可以起到引导作用，减少钢丝绳与轮缘的硬摩擦，延长钢丝绳的使用寿命，这一点在现场实际使用中反馈很好，很多之前使用直角轮缘滑轮的现场，钢丝绳的更换周期能缩短三分之一，换成这种倒角轮缘结构后，钢丝绳的磨损速度明显下降。
