三爪式手动轴承拆卸拉拔工具结构

　　在设备维保、机械装配、产线运维的日常作业场景中，过盈配合轴承的拆卸一直是一线维修人员绕不开的操作环节，过盈量控制不当、拆卸施力偏移很容易造成轴承内圈拉伤、轴颈表面啃伤，甚至导致配套轴件直接报废，这款三爪式手动轴承拉拔器正是针对这类拆装痛点设计的手动拆装工具。从实际使用场景来看，不管是小型电机端盖轴承的拆卸、减速机输入输出轴轴承的更换，还是流水线传动辊道、小型泵体的轴承维保作业，这款工具都能适配，不需要外接液压源、气源，纯手动操作的特性让它在无动力配套的野外维保、狭小设备舱内作业场景下，比液压拉马、电动拆卸工具的适配性更强。

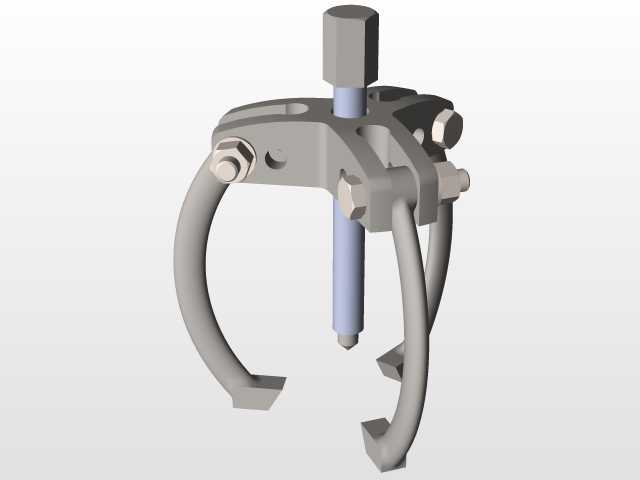

　　从功能特性来看，这款拉拔器采用三爪均布的施力结构，三个拉爪沿中心螺杆周向120度均匀分布，作业时拉爪勾住轴承内圈下端面，中心螺杆顶端对准轴件的中心定位孔，旋转顶部的六角施压头，螺杆就会持续对轴端施加轴向顶推力，反向带动三个拉爪同步向外牵拉轴承，整个施力过程中三个拉爪的受力始终保持周向均衡，不会出现两爪拉马常见的偏载滑脱、轴承歪斜卡滞的问题。拉爪与主体架的连接采用铰接式结构，每个拉爪都能绕铰接销轴小角度摆动，可适配一定外径范围内的不同尺寸轴承，不需要频繁更换拉爪配件；主体架上的锁紧螺栓可以在拉爪调整到对应卡接位置后锁紧铰接点，避免牵拉过程中拉爪向外滑脱，提升作业安全性。

　　从设计思路层面拆解，这款工具的核心设计逻辑是用最简的机械结构实现稳定的轴向牵拉功能，没有多余的冗余结构：中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能承受更大的轴向顶推力，同时具备一定的自锁性，不会因为作业过程中受力回弹导致操作风险；顶部的施压头设计为外六角结构，既可以用活动扳手、套筒扳手施加扭矩，也能在空间允许的情况下直接用手旋转预紧，适配不同的作业操作习惯；拉爪的勾头位置做了加厚处理和内收斜角设计，勾住轴承内圈时接触面积更大，不会因为局部应力过大刮伤轴承端面，同时斜角设计能让勾头更顺利地卡入轴承与轴肩之间的狭小间隙，不需要额外撬动缝隙就能完成卡装。

　　从外形尺寸与安装边界来看，这款拉拔器属于中小型手动工具范畴，收拢状态下的最大外径可以适配小到十几毫米外径的微型轴承，拉爪完全张开时能覆盖百毫米级外径的中小型深沟球轴承、圆锥滚子轴承拆卸需求；中心螺杆的有效行程覆盖常规中小型轴承的配合长度，不需要多次调整拉爪位置就能一次完成轴承牵拉脱出；整个工具的整体重量控制在手动操作可轻松持握的范围，单手握持主体架就能完成对位、卡爪调整的操作，不需要额外吊装辅助。作业时需要注意的安装边界是，中心螺杆顶端必须与轴端中心孔完全对正，不能出现偏斜，否则会导致螺杆顶偏损伤轴端中心孔，同时三个拉爪的卡接深度要保持一致，确保牵拉过程中轴承始终与轴保持垂直，避免轴承内圈在牵拉过程中出现偏斜卡滞，拉伤轴颈表面。

　　相比市面上常见的两爪拉马，这款三爪结构的拉拔器对作业人员的操作经验要求更低，哪怕是入行不久的维保新手，只要保证三个拉爪卡接到位、中心螺杆对正轴端，就能平稳完成轴承拆卸作业，不容易出现操作失误导致的零件损伤；全金属结构的设计也让工具本身的耐用性更强，所有受力部件都采用调质钢材加工，长期承受交变轴向载荷也不容易出现变形、断裂的问题，适合作为车间维保工位、设备售后运维团队的常备手动工具。在实际建模过程中，结构设计人员对每个铰接点的配合间隙都做了合理公差预留，既保证拉爪转动调整的顺畅度，又不会因为间隙过大导致牵拉过程中出现晃动偏载，梯形螺纹的配合精度也经过反复校核，保证旋转施压时的扭矩传递顺畅，不会出现卡滞、滑牙的问题。
