工业旋转设备用螺栓轴式凸轮从动件结构

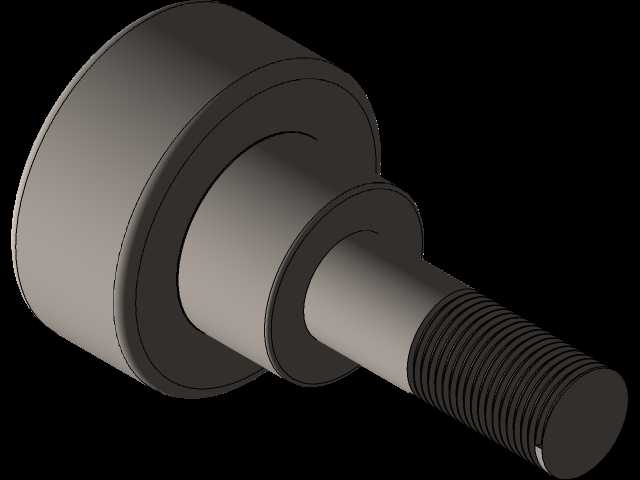

　　在各类工业旋转传动设备的凸轮机构设计中，凸轮从动件是直接承接凸轮轮廓驱动、将凸轮的回转运动转化为指定规律往复运动或摆动的核心接触部件，其结构合理性直接决定整套传动机构的运行精度、负载能力与维护周期。这款带螺栓轴的凸轮从动件，采用一体式螺栓轴搭配厚壁外圈的滚轮结构，设计阶段优先考虑了重载工况下的接触应力分布问题，外圈滚动接触面做了圆弧修型处理，避免与凸轮轮廓接触时出现边缘应力集中，适配盘形凸轮、圆柱凸轮等多种常见凸轮结构的传动场景，常见于自动化装配线的分度机构、纺织机械的引纬传动单元、包装机械的送料节拍控制模块、机床的自动换刀驱动机构中，也可作为重载滚轮部件用于直线导轨的辅助支撑、输送线的挡停定位单元。从结构设计逻辑来看，

　　这类从动件没有采用常规轴承内圈与轴过盈配合的安装形式，而是直接将安装轴加工为外螺纹结构，轴身设置有定位台阶，安装时可直接穿过被连接件的安装孔，通过螺母锁紧完成固定，省去了轴系配合公差的加工要求，大幅降低安装调试的难度，同时轴端的螺纹段预留了足够的锁紧余量，可根据实际安装座的厚度调整锁紧位置，适配不同厚度的安装基板。外形尺寸方面，滚轮部分的外径根据额定动负载做了匹配设计，滚轮宽度覆盖了常见凸轮轮廓的接触宽度范围，螺栓轴的公称直径与安装孔的常规公差带适配，轴的伸出长度满足双螺母锁紧防松的空间要求，整体安装边界不会与周边的连杆、摆臂等运动部件发生干涉，设计时已经预留了足够的运动安全间隙。内部滚动体采用满装滚子结构，相比带保持架的轴承结构，

　　相同外形尺寸下能承受更大的径向负载，同时能承受一定的冲击载荷，适配凸轮机构启停阶段的瞬时冲击工况，滚轮外圈的外圆面做了淬硬处理，表面硬度满足长期高副接触的耐磨要求，轴芯部分采用调质处理，保证足够的抗弯强度，避免重载下轴身发生弯曲变形导致滚轮卡滞。在实际选型应用中，这类凸轮从动件不需要额外设计复杂的轴承座结构，仅需要在安装板上加工对应尺寸的光孔即可完成装配，维护时仅需松开锁紧螺母即可整体更换，大幅缩短设备停机维护的时间，针对有防尘需求的工况，滚轮两侧还预留了密封件安装槽位，可加装防尘密封圈阻挡粉尘、切削液等杂质进入滚动体区域，延长部件的使用寿命。建模过程中，对螺纹段的牙型、滚轮的圆角过渡、轴肩的退刀槽等细节都做了还原，可直接用于设备的虚拟装配干涉检查、运动仿真分析，也可作为选型参考用于非标设备的凸轮机构设计环节，帮助工程师快速完成轴系布局的空间校核，避免出现安装空间不足、运动行程干涉等设计问题。
