标准冷冲压成型工装模具三维结构

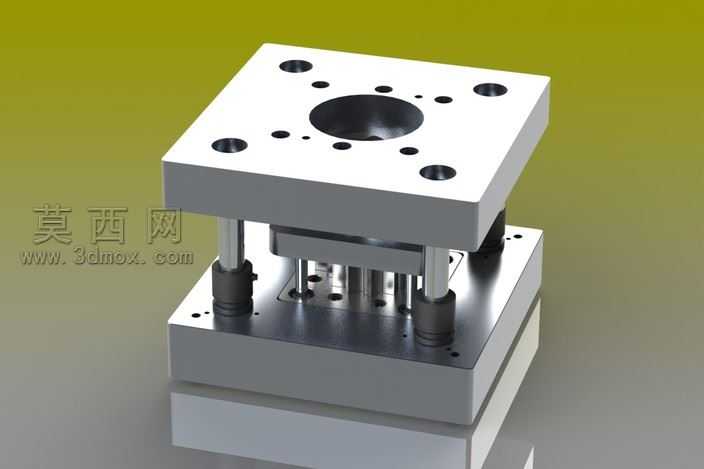

本模型为标准冷冲压成型工装模具的完整三维结构，建模过程严格遵循冲压模具设计规范，采用自顶向下的参数化建模思路完成全结构搭建。首先依据冲压工序的成型需求确定模架整体规格，选用标准后侧导柱模架作为基础承载结构，上下模座采用45号钢材质预设，建模时精准还原了模座上的安装孔位、导柱导套配合孔、紧固螺钉过孔的位置与尺寸公差，保证各部件装配关系完全符合实际生产要求。模型完整还原了模具的核心工作结构，包括上模部分的凸模固定板、凸模、卸料板，下模部分的凹模固定板、凹模、定位销以及弹性卸料组件，导柱与导套的配合段做了精准的同轴度约束，模拟实际生产中上下模合模时的精准导向效果，避免冲压过程中出现啃模、错位的问题。渲染阶段采用工业级写实材质方案，上下模座赋予哑光灰铸铁材质，导柱导套赋予抛光轴承钢的金属高反光材质，凸模凹模部分赋予合金工具钢的半哑光金属质感，卸料弹簧赋予黑色橡胶材质效果，背景采用渐变橄榄绿背景突出模具主体结构，通过三点布光方案清晰呈现模具各层板的堆叠关系、导柱的支撑结构以及工作部件的装配间隙。设计过程中充分考虑了模具的实际使用需求，所有紧固螺钉、定位销的排布均符合标准模架的安装规范，卸料板的行程设置满足常规冲压工序的卸料需求，上下模的合模行程通过导柱的有效配合长度做了限位设计，整体结构无冗余部件，所有零件均可直接导出工程图用于实际加工生产，完整还原了冷冲压模具从模架到工作部件的全装配逻辑，可用于模具结构教学、冲压工序模拟以及非标模具设计的参考模板。
