薄板连续冲压成型模具结构三维设计

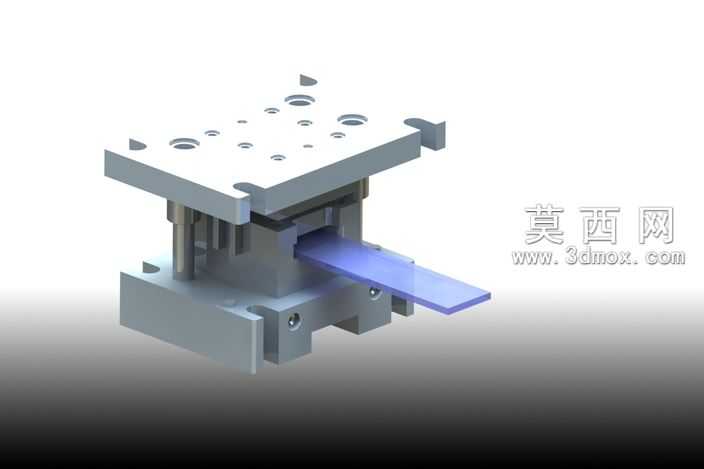

本作品为薄板类零件冲压加工用的冷冲模具三维设计模型，整体采用经典的导柱式模架结构，通过三维建模软件完成全参数化的零件建模与整机装配，完整还原了冲压模具从模柄、上模座、凸模固定板、卸料板到下模座、凹模固定板、凹模镶块的全层级结构。建模过程中严格遵循冲压模具设计规范，对各板件的安装孔位、导柱导套的配合公差、凸凹模的刃口间隙、卸料弹簧的安装槽位都做了精准的参数化定义，所有零件的装配约束完全符合实际生产中的模具装配逻辑，可直接用于结构校核与工艺参考。模型渲染阶段采用金属材质质感表现，上下模座、模板类零件赋予调质钢材的哑光金属材质，导柱导套等运动配合件赋予光亮镀铬金属质感，正在送进的条料赋予薄钢板的淡蓝色金属光泽，通过光影渲染清晰区分不同功能的模具部件，直观展现模具合模冲压时的工作状态。结构设计上，该模具采用正装式结构布局，卸料板设置于上模侧，搭配弹性卸料元件实现冲压完成后的条料卸料动作，条料沿下模的导料板方向送进，可实现连续送料冲压作业，凸模与凹模采用镶块式设计，便于后期刃口磨损后的更换维护，模架四角的导柱导套为上下模提供精准的运动导向，保证冲压过程中凸凹模的对中精度，避免刃口啃伤。设计思路围绕小型薄板冲压件的批量生产需求展开，在保证模具结构强度与冲压精度的前提下，尽可能简化模具的零件数量与装配复杂度，降低模具的制造成本与后期维护难度，整体结构紧凑，导向精度可靠，卸料动作顺畅，能够适配普通开式压力机的安装使用要求，可用于五金冲压件的生产工艺参考、模具结构教学演示等场景，模型完整还原了冲压模具的核心工作原理与典型结构组成，各部件的连接关系、运动逻辑都与实际工业生产中的冷冲模具保持一致。
