钢质冲压成型模具结构设计方案

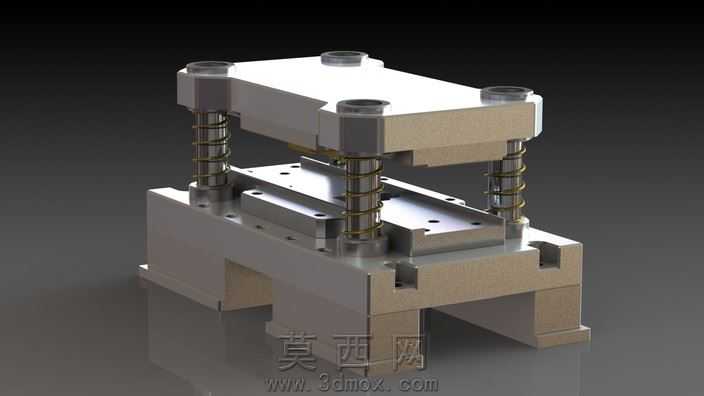

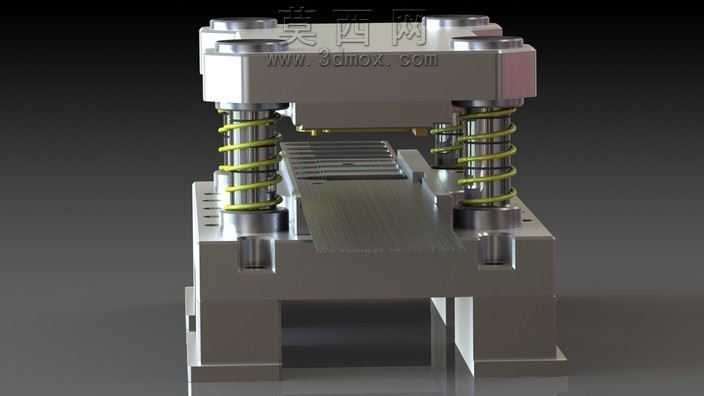

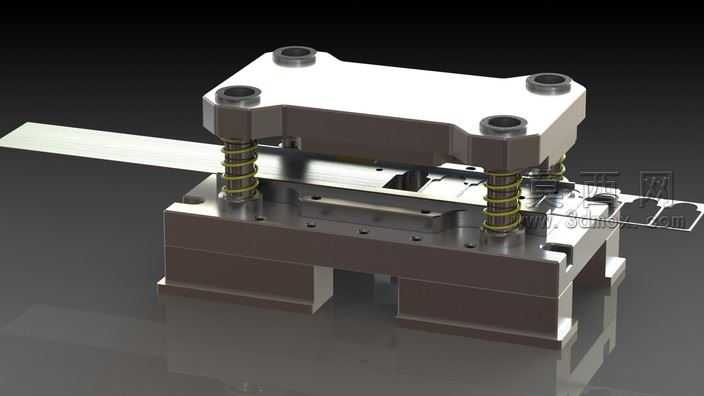

本套钢模采用三维建模软件完成全参数化结构设计，整体为典型的导柱式冷冲压模具结构，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、复位弹簧、凸模、凹模、卸料板等核心零部件逐一进行特征建模，保证各部件的装配公差符合实际生产加工要求。渲染阶段采用金属材质球对模座、导柱等钢制部件进行材质赋予，通过调整金属粗糙度、反射参数还原真实钢材的哑光金属质感，对复位弹簧部件设置弹簧钢特有的金属光泽与细微纹理，对冲压条料采用普通冷轧钢板材质，搭配深灰色渐变背景与柔和的环境光，多角度打光凸显模具各部件的装配层次与结构细节，清晰展示模具的开合状态与工作位置。结构设计上，上下模座采用四角导柱导向结构，导柱配套高刚度复位弹簧，保证合模过程的导向精度与复位稳定性，凹模与下模座采用定位销紧固连接，凸模与上模座采用压板固定，卸料板设置于凸模外侧，冲压完成后可通过弹簧弹力将条料从凸模上卸下，条料沿导料板送入工位，可连续完成冲压成型工序，整体结构紧凑，导向精度高，适合小型五金件的连续冲压生产。设计思路围绕冲压工序的稳定性与加工精度展开，优先保证导向结构的刚度与同轴度，复位弹簧的参数匹配经过力学测算，保证卸料力足够且不会损伤冲压工件，各零部件的安装孔位、定位结构均按照实际机加工工艺进行建模，避免出现无法加工的结构特征，同时预留了标准件的安装空间，导柱、弹簧、紧固螺丝均可采用市面通用标准件，降低模具的制造成本与后期维护难度，整体模型结构完整，装配关系清晰，可直接用于模具结构教学、生产参考以及后续的工程图纸导出。
