带同步轮安装座的齿轮传动支撑组件

项目分类:通用机械零部件 发布时间:2022-03-03 ID:570803
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件
  • 带同步轮安装座的齿轮传动支撑组件

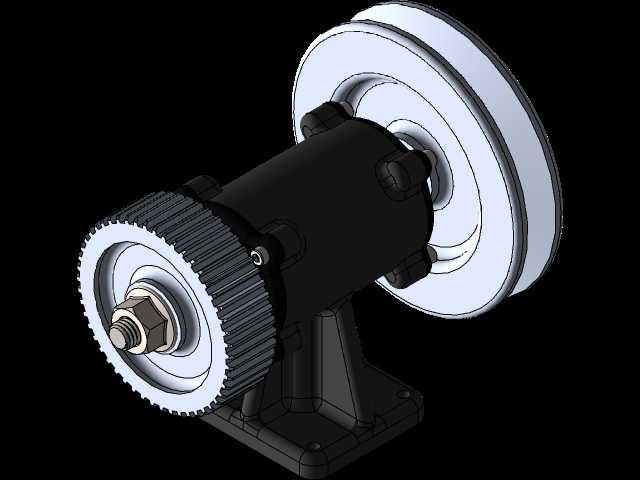

  这套带安装支座的轮系传动组件,常应用在小型自动化输送线、教学实验传动台、轻型物料分拣设备的动力传递环节,作为动力输入与负载端的中间传动载体,承担扭矩传递、转速匹配、轮系支撑定位的核心作用。实际工况下,组件输入端可对接伺服电机或步进电机输出轴,通过端部同步带轮接入动力,经内部传动结构变速后,由另一侧大直径带轮输出扭矩,驱动外接同步带带动负载做回转或直线往复运动,适配低速大扭矩的轻载传动场景,常见于职业院校机械装调实训台、小型电子元件输送线、桌面级自动化设备的动力单元中。从结构设计逻辑来看,整个组件采用一体化铸造支座作为承载基体,支座底部设置带安装沉孔的法兰面,可直接通过螺栓固定在设备安装基板上,沉孔设计能够避免螺栓头突出安装面,

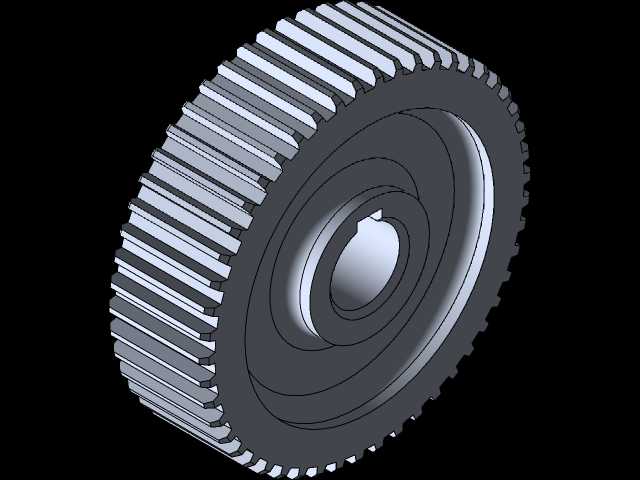

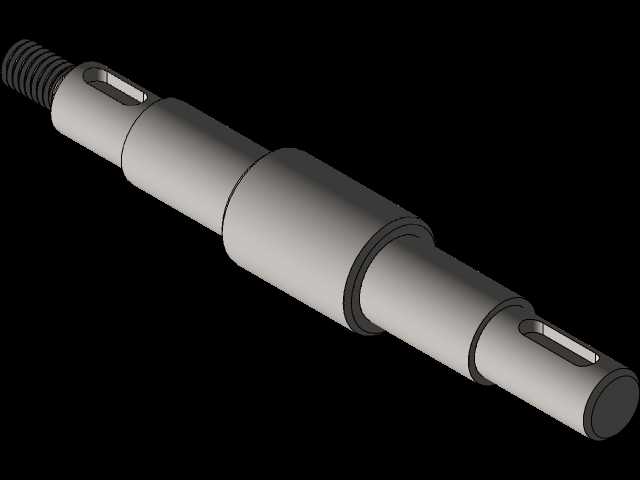

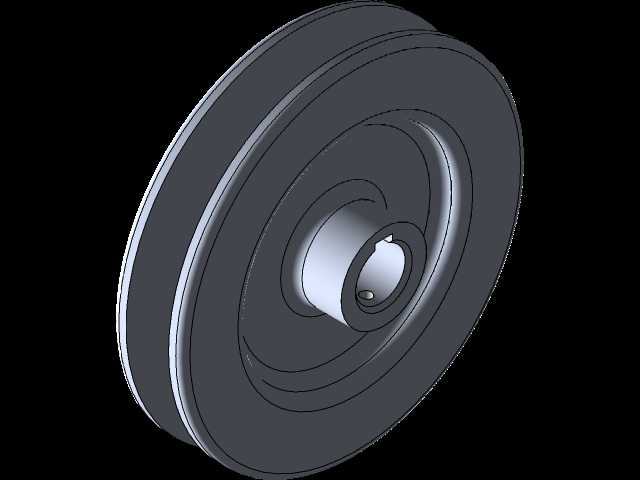

  保证安装贴合度,同时支座的筋板结构沿传动轴线方向布置,可抵消传动过程中带轮张紧产生的径向倾覆力矩,避免长期运行出现支座变形、轴系偏斜的问题。传动部分的轴系采用两端支撑结构,输入端同步带轮通过轴肩、锁紧螺母实现轴向定位,键连接传递扭矩,螺母外侧设置止动垫圈可防止运行过程中螺母松脱,适配频繁正反转的传动工况;输出端大直径带轮与轴采用过盈配合加键连接的固定方式,轮缘位置做减重槽设计,在保证轮体结构强度的前提下降低转动惯量,减少启停过程中的冲击载荷。组件的中间壳体部分承担轴承座的功能,内部可容纳深沟球轴承支撑传动轴,壳体上的紧固螺栓沿圆周方向均匀布置,保证壳体结合面的压紧力均匀,避免出现润滑油渗漏或者轴承外圈跑圈的问题;

  壳体侧面设置的油嘴安装位,可定期加注润滑脂对轴承进行维护,延长组件的无故障运行周期。安装边界方面,组件底部安装孔的孔位间距适配常规100mm间距的铝型材安装槽,输入端轴伸直径适配常见的6mm、8mm电机输出轴规格,输出端带轮的节径尺寸匹配常用的MXL、XL型同步带,安装时需保证输入输出带轮的端面共面度误差不超过0.2mm,避免同步带运行过程中出现跑偏、带边磨损的问题;组件整体的轴向总长度控制在200mm以内,径向最大尺寸为输出带轮的外径,安装时需预留至少15mm的周边空间用于同步带张紧调节、日常维护操作。设计过程中针对轮系的受力特点,对支座的受力薄弱位置做了加厚处理,同步带轮的齿形参数符合通用同步带传动标准,

  可直接采购标准同步带进行适配,无需单独定制传动带;轴系的轴向间隙通过轴承端盖的调整垫片进行控制,装配时可根据实际运行的温度变化调整垫片厚度,补偿轴系热胀冷缩产生的尺寸变化,避免出现轴系卡滞或者间隙过大导致的传动回差。在实际选型应用中,这套组件可根据传递扭矩的大小更换不同模数的同步带轮,也可调整内部轴承的规格来适配不同的径向载荷需求,壳体的安装孔位采用标准化设计,可直接替换同类型的进口传动支撑单元,降低设备的配件采购成本;针对教学实训场景,组件的外露轮系结构可直观展示带传动、轴系支撑、紧固件防松的典型机械结构,方便学员理解机械传动的装配逻辑与受力特点,也可作为机械装调技能考核的实操载体,训练学员的轴系找正、带轮张紧、紧固件装配的实操能力。
