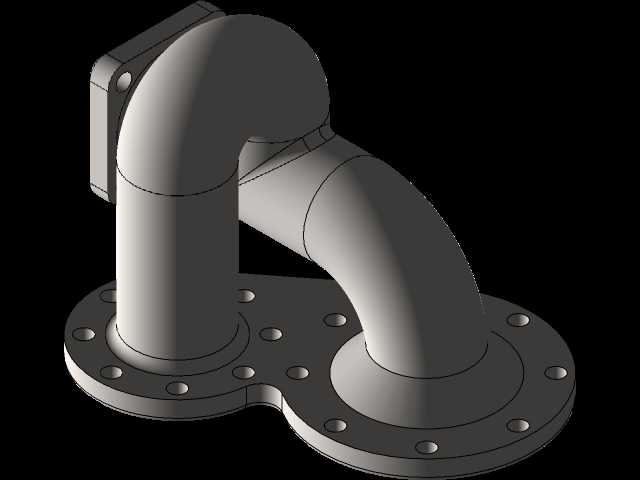

双法兰连接90度弯管式流体管路转接构件

　　在化工流体输送、市政给排水、工业制程管路系统中，管路走向的变向转接是管路布设环节无法避开的结构需求，这类带法兰连接结构的弯管构件，承担着改变管路介质流向、衔接不同布设方向管路段的核心作用，相比焊接式弯管，法兰连接的形式能够在后期运维、管路改线时快速拆装，无需对管路进行切割动火作业，适配需要定期检修、介质组分存在一定腐蚀性需要定期检查管路内壁状态的应用场景。

　　从结构设计逻辑来看，这款弯管构件采用双法兰端的布局，两个法兰连接面分别对应垂直布设与水平布设的管路对接需求，弯管段采用大曲率半径的圆弧过渡，没有出现直角弯折的结构，能够最大程度降低介质在转向位置的流阻损失，减少介质流经转向段时产生的湍流、涡旋现象，避免长期运行过程中介质内的固体颗粒在弯管位置沉积造成管路堵塞，同时也能降低高速介质对弯管内壁的冲刷磨损，延长构件的整体使用寿命。法兰盘上的螺栓孔采用均匀圆周排布的设计，对接时能够保证各螺栓点位的受力均匀，避免局部密封面压合不紧密出现介质渗漏的问题，法兰密封面采用突面结构，适配常用的非金属平垫片、金属缠绕垫片等密封元件，能够满足常规压力等级下的管路密封需求。

　　在安装边界的考量上，设计阶段就对构件的整体安装空间做了适配性优化，弯管的转弯半径控制在合理区间，既保证流道顺畅，也不会因为转弯半径过大造成安装时占用过多的管路布设空间，两个法兰端面的平行度、垂直度公差都按照管路连接件的通用公差标准做了约束，现场安装时不需要额外做配磨、修配就能够和标准管路法兰完成对接，法兰盘的厚度、螺栓孔的孔径与孔位间距都匹配通用管路法兰的标准尺寸，能够直接和同压力等级、同通径的标准法兰管件互换，不需要单独定制配套的连接部件。

　　结构细节上，弯管段和法兰盘的衔接位置做了圆弧过渡的加强处理，没有出现应力集中的直角衔接结构，在管路承受内部介质压力、外部管路振动载荷时，衔接位置不会因为应力集中出现开裂失效的问题，弯管的管壁厚度根据常规管路输送的压力等级做了匹配设计，既能够满足额定压力下的强度要求，也不会因为壁厚过大造成整体重量过高，增加管路支撑结构的载荷负担。其中一个法兰端还带有侧置的安装固定凸台，能够在安装时通过这个凸台将整个弯管构件固定在周边的设备支架、墙体结构上，分担管路自身重量以及介质流动产生的振动载荷，避免整个管路的重量全部压在两侧连接的管路段上，提升整个管路系统的运行稳定性。

　　实际选型应用时，这类弯管构件可以根据输送介质的特性匹配对应的材质，输送常规水介质、无腐蚀性流体时可以采用普通碳钢材质做防腐处理，输送腐蚀性化工介质时可以更换不锈钢、工程塑料等对应材质，结构本身不需要做大幅改动就能够适配不同的介质输送需求，法兰连接的形式也让材质替换、规格调整的适配性更强，不需要重新设计整套连接结构就能够完成不同工况的适配。在三维建模过程中，这类构件的建模需要重点关注法兰盘螺栓孔的位置度、弯管段内壁的流道顺滑度、密封面的平面度参数，这些参数直接影响后续实际加工、现场安装的可行性，如果螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，流道内壁如果存在凸起、台阶，会在运行过程中造成介质流态紊乱，增加局部冲刷磨损的速率，密封面如果平面度不达标，即使螺栓压合力足够也会出现渗漏问题。
