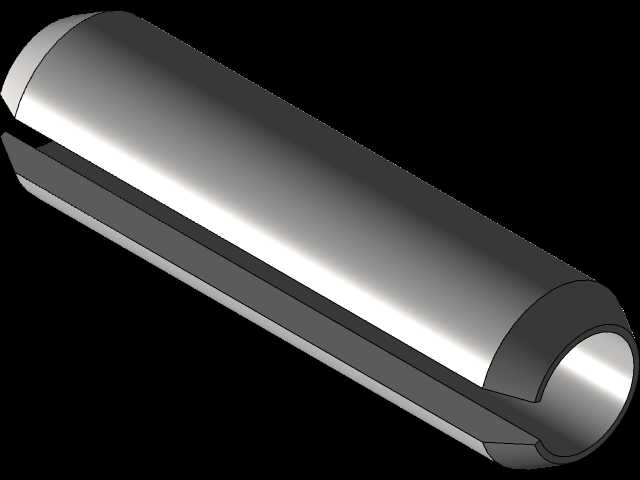

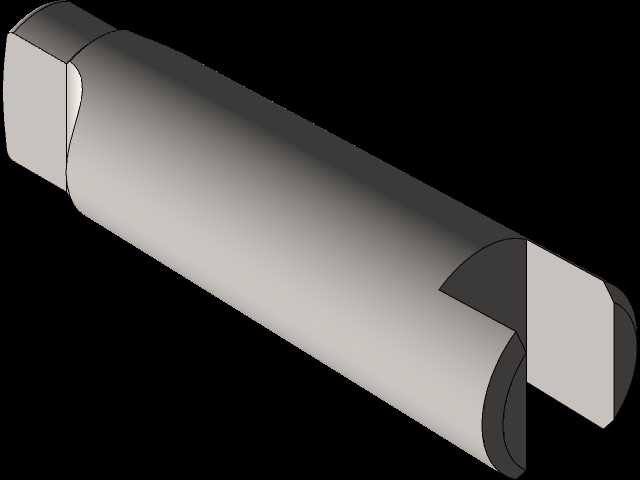

开槽圆柱弹性定位销三维结构设计

　　在各类机械装配场景里，这类带纵向通槽的圆柱弹性销是十分常用的定位与传力零件，小到精密仪器的模组固定，大到重型工程机械的部件铰接定位，都能见到它的应用身影。不同于普通实心圆柱销依靠过盈配合硬挤入销孔实现固定，这类开槽弹性销的核心设计逻辑是利用自身开槽后的径向弹性变形能力，在装入销孔后持续对孔壁施加均匀的径向张紧力，以此获得更可靠的防松效果，同时对销孔的加工公差容忍度更高，能适配一定范围内的孔径偏差，降低现场装配的铰孔精度要求。从结构设计细节来看，销体整体为等直径圆柱形态，沿轴向开设一条贯通全长的开口槽，槽口两侧的边缘做了微小的倒角处理，避免压装过程中槽边刮削销孔内壁造成切屑残留，影响装配精度。销体的两端都加工有导入锥角，

　　压装时无需精准对齐孔口倒角即可顺利导入，无论是从销孔的哪一端压入都能获得一致的装配手感，适合自动化装配线的批量送料压装工况。在实际设备应用中，这类弹性销常承担两个核心作用：一是作为定位元件，确定两个被连接件之间的相对位置，比如传感器安装支架与设备基座的定位、传动连杆与铰接轴座的周向定位，依靠自身的弹性张紧消除销与孔之间的配合间隙，避免设备运行过程中因振动出现定位偏移；二是作为过载保护元件，当传递的扭矩或横向载荷超过销体的弹性变形极限时，销体会先发生剪切变形切断动力传递，保护后端更贵重的传动部件不受损坏，降低设备故障后的维修成本。设计这类零件的三维模型时，需要重点控制几个关键尺寸边界：首先是销体的外径公差，

　　要根据目标适配的销孔公称尺寸设定合理的过盈量，过盈量太小会导致张紧力不足容易松脱，过盈量太大则会造成压装力过大，甚至压装时导致销体出现塑性变形失去弹性；其次是开槽的宽度，槽宽直接决定了销体的径向变形能力，槽宽过窄会让销体刚度太大无法顺利适配公差偏大的销孔，槽宽过宽则会降低销体的整体抗剪强度，无法满足额定载荷下的传力要求；另外销体的长度要匹配被连接件的总厚度，通常压装后销体两端要略微高出被连接件表面0.5到1毫米，既保证销体完全贯穿两个连接孔实现全长度接触传力，也方便后续拆卸时用冲子从一端顶出销体。在安装边界上，这类弹性销对销孔的要求比实心销宽松很多，普通钻孔加工后的孔壁粗糙度达到Ra6.3即可满足使用要求，不需要额外的铰孔精加工，

　　能大幅降低加工工时成本；但要注意被连接件的销孔需要保证同轴度，若两个连接件的孔位错位超过销体的变形补偿范围，压装时会导致销体出现不规则变形，大幅降低连接可靠性。在不同的应用场景下，这类销的选材也会做对应调整，普通工况下用65Mn弹簧钢制作并做淬火处理，获得足够的弹性和抗剪强度；在有防腐要求的食品机械或户外设备上，则会选用不锈钢材质，避免长期使用出现锈蚀导致销体卡死在孔内难以拆卸。建模过程中要还原销体的真实弹性变形特征吗？其实不需要，三维模型只需要准确表达自由状态下的各部分尺寸、倒角、槽型结构即可，后续做装配仿真时可以通过设置接触参数来模拟压装后的张紧效果，不需要在建模阶段做出变形后的形态，否则反而会给工程图导出、尺寸标注带来不必要的麻烦。很多新手工程师在选用这类零件时容易犯的错误是照搬实心销的尺寸参数，忽略弹性销的变形补偿能力，把销孔公差设置得过严，反而增加了不必要的加工成本；还有的会在需要频繁拆卸的位置选用过盈量过大的弹性销，导致每次拆卸都会损坏销孔内壁，几次拆装后孔位变大失去定位精度。实际上只要根据实际的载荷大小、拆装频率、被连接件材质来匹配对应规格的弹性销，这类零件的连接可靠性和装配便利性都远优于普通实心圆柱销，尤其在有振动冲击的工况下，弹性销的防松优势更加明显，不会像普通销子那样在长期振动后出现松脱窜出的问题。
