60吨级内河跨河渡轮结构设计方案

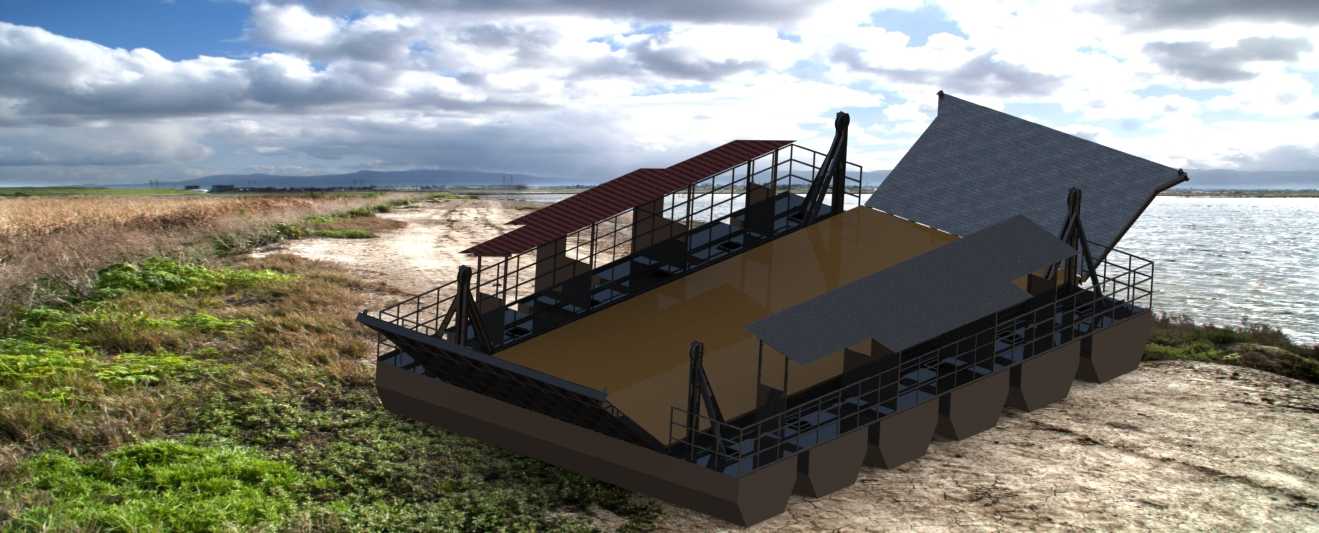

　　这款内河渡轮的设计定位是服务于无固定桥梁的乡村支流、库区沿岸的短途跨河运输场景，主要承担两岸行人、非机动车辆、轻型农用车辆的转运作业，额定承载容量设定为60吨，适配多数县域级内河航道的通航条件与沿岸码头的靠泊要求。从结构设计逻辑来看，整体采用平底浮箱式船体作为承载基础，浮箱分段沿船身纵向排布，吃水深度控制在1.2米以内，能够适应水位季节性波动较大、浅滩较多的内河航道，避免枯水期出现搁浅问题。船身主甲板采用防滑耐磨的铺装结构，甲板边缘设置高度1.1米的安全防护栏杆，栏杆间距符合内河客运船舶的安全规范，防止人员、车辆在航行过程中发生滑落风险。甲板区域未设置封闭的上层客舱，而是在船身两侧布置了分段式遮阳遮雨棚，棚体采用轻钢结构支撑，

　　顶面铺设波纹防水板材，既能够为候渡乘客提供基础的遮蔽空间，又不会过多增加船体上部重量，保证航行过程中的重心稳定。船身两端设置可翻转的搭接跳板，跳板采用铰接结构与船身主体连接，靠泊时可直接搭放在岸侧的简易码头上，不需要额外搭建登船坡道，适配两岸没有标准化码头设施的野外渡口场景，跳板表面焊接防滑筋条，即使在雨天湿滑状态下也能保证车辆、行人通行的摩擦力，跳板收起后可通过侧边的锁止结构固定在船身栏杆处，不会在航行过程中晃动移位。在船体稳性设计上，浮箱内部设置多道横向水密隔舱，单个隔舱出现破损进水的情况下，剩余浮体仍能提供足够的浮力支撑整船额定载荷，满足内河船舶的抗沉性要求。船身两侧设置有系缆桩与防撞橡胶护舷，

　　靠泊时可通过缆绳与岸侧的系船柱固定，橡胶护舷能够缓冲靠泊时的冲击力，避免船体结构与硬质岸壁发生碰撞变形。考虑到渡口作业的实际操作需求，船体的操控区域设置在船身侧部的高架平台上，操作人员能够获得无遮挡的视野，观察甲板上的人员车辆排布情况以及两岸的航道状况，操控台预留了主机操控、灯光信号、通讯设备的安装位置，可根据实际配置需求加装对应的动力与导航设备。从安装与部署的边界条件来看，该渡轮的整体宽度适配多数内河乡村渡口的现有航道宽度，船身长度控制在18米以内，不需要对现有岸侧码头进行大规模改造即可完成靠泊适配，船体采用模块化分段设计，各个浮箱单元、棚架结构、栏杆部件都可拆分运输，能够通过公路运输送达不通航的上游库区水域后再完成现场组装，

　　降低偏远水域的设备部署难度。在载荷分配设计上，主甲板的承载区域按照均布载荷进行结构加强，甲板下方的纵梁、横梁采用型钢焊接结构，对应车辆通行的跳板搭接区域额外做了局部加强处理，能够承受轻型货车、农用三轮车的集中载荷作用，避免长期使用后出现甲板变形问题。船身的排水设计采用甲板边缘设置排水孔的方案，雨天或者甲板冲洗后的积水可通过排水孔直接排入河道，不会在甲板区域形成积水影响通行安全。考虑到内河渡口的运维条件相对简陋，整船的结构设计尽量减少复杂的维护部件，所有钢结构连接位置都做了防腐处理，浮箱外壁采用耐水腐蚀的涂层设计，日常运维仅需要定期检查涂层完整性、铰接部件的润滑状态即可，不需要复杂的专业维保设备，适配基层渡口的运维能力。
