CSWP认证考试练习用双筒支座结构件

　　在机械设计能力认证的实操考核环节，这类双筒支撑类零件是非常典型的考核载体，它整合了机加工类零件常见的特征组合，能够全面考察建模者对草图约束、特征顺序、几何关联、工程细节的把控能力，同时也能映射实际工业场景中同类支座零件的设计逻辑。从实际应用场景来看，这类带平行同轴筒状结构的支座，常出现在机床进给机构、小型工装夹具的导向支撑单元、自动化线体的辊轴安装座位置，核心作用是为穿入筒内的导向轴、活塞杆或者辊轴提供稳定的回转或滑动支撑，底部的安装基板则负责将整个支撑单元固定在设备的安装基准面上，保证两个筒孔的同轴度、平行度以及与安装面的垂直度满足装配要求。

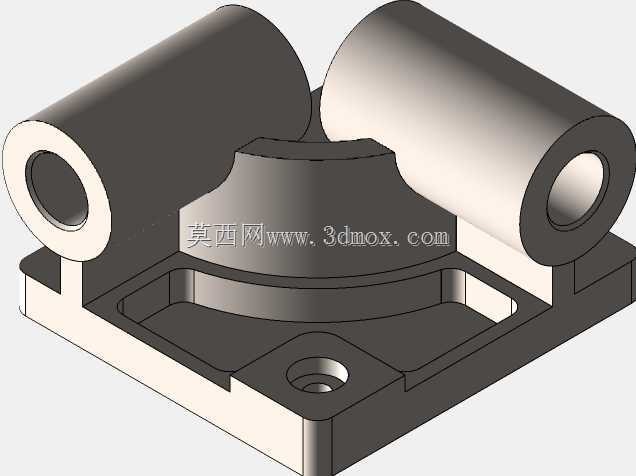

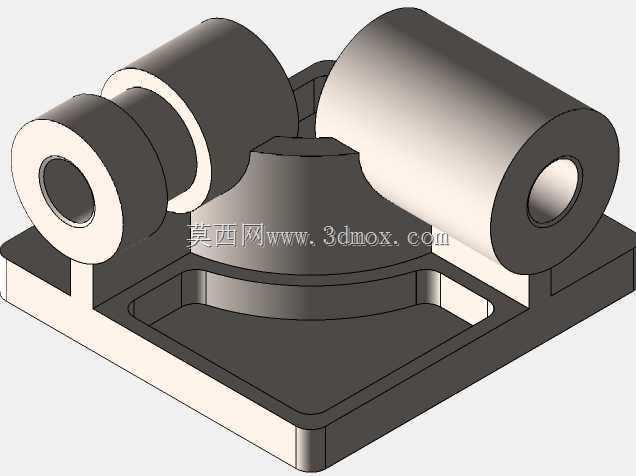

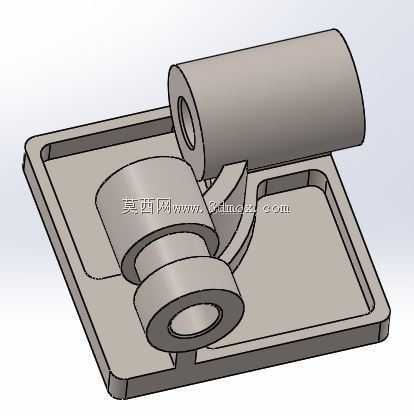

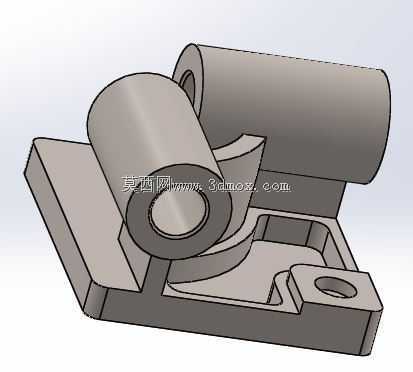

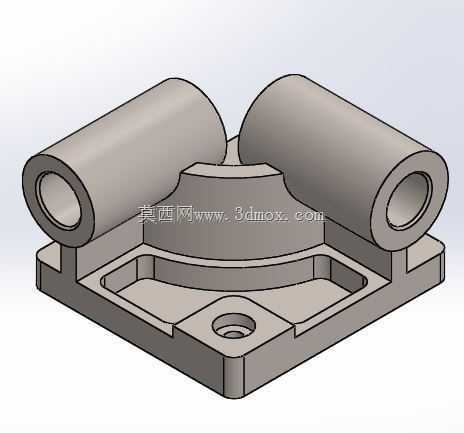

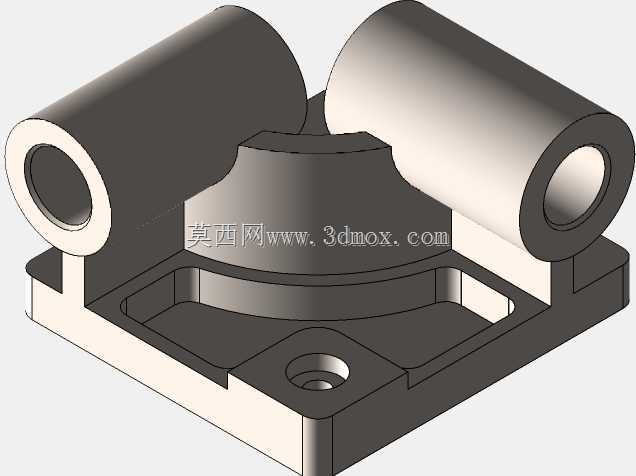

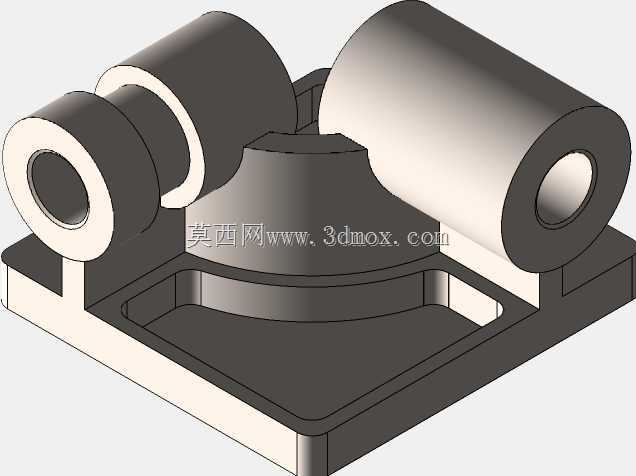

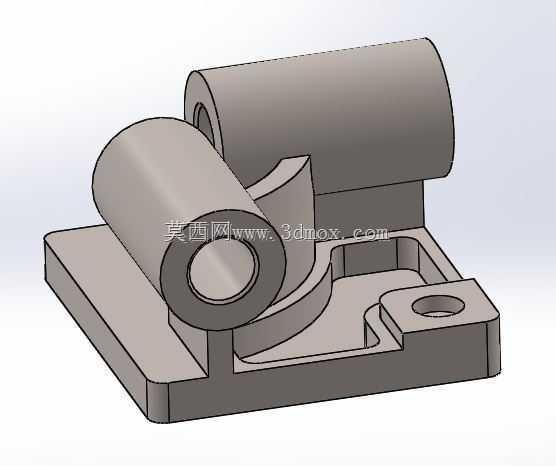

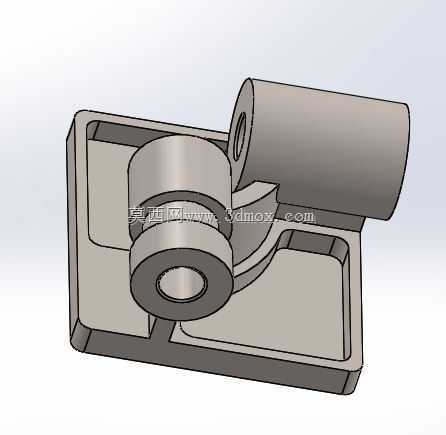

　　从结构功能特性来看，零件底部为带安装孔的方形基板，基板边缘做了倒角处理，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在安装时减少与基准面的边角干涉，基板上的沉头安装孔用于穿入内六角螺栓，将整个支座锁紧在安装台面上，沉孔的深度设计刚好可以容纳螺栓头，保证螺栓安装后不会突出基板表面，避免出现装配干涉。基板上方的中间连接段做了圆弧过渡与减重槽设计，减重槽并非随意开设，其轮廓是在保证结构刚度的前提下，去除了非受力区域的多余材料，一方面可以降低零件整体重量，减少材料消耗，另一方面也能避免大平面加工时的应力变形，提升零件加工后的尺寸稳定性。两侧平行布置的空心筒状结构是零件的核心功能段，筒的内孔是核心配合面，加工精度要求较高，需要与配套的轴类零件保持合适的配合公差，筒的外圆与底部连接段做了圆弧过渡，避免应力集中，在承受径向载荷时不会在连接处出现断裂风险。

　　从设计思路层面，这类零件的建模逻辑完全贴合实际机加工的工艺顺序：首先绘制底部基板的草图，完成拉伸特征后，再绘制中间连接段的轮廓，注意两侧筒结构的圆心需要与基板的对称中心保持严格的尺寸关联，保证两个筒的轴线平行且相对于安装基准对称，之后拉伸生成两侧筒的基础实体，再对筒进行抽壳或者切除内孔的操作，这里需要注意内孔的深度要满足轴类零件的穿入长度要求，同时筒壁的厚度要根据实际承受的载荷计算，避免壁厚不足导致受力变形。之后再加工基板上的安装沉孔，开设中间的减重槽，最后对所有锐边进行倒角、圆角处理，整个建模过程需要完全定义草图约束，避免出现欠定义导致的尺寸漂移，这也是CSWP考核中重点关注的点——建模逻辑是否与加工工艺匹配，特征之间的关联是否合理，修改关键尺寸时整个模型能否正确更新而不出现特征报错。

　　关于安装边界与尺寸控制，这类零件的安装基准是底部基板的下表面，设计时需要保证该平面的平面度满足安装要求，两个筒孔的轴线需要与安装基准面保持平行，平行度公差根据使用场景一般控制在0.02-0.05mm每100mm长度，两个筒孔的同轴度（同一轴线方向的孔位对齐精度）需要控制在0.03mm以内，避免轴穿入后出现卡滞。基板上的安装孔中心距需要与安装台面上的螺纹孔中心距严格匹配，公差一般取±0.1mm，保证安装时螺栓能够顺利穿入。筒的内孔直径根据配套轴的直径选取，一般间隙配合时孔径比轴大0.02-0.04mm，如果是带衬套的结构，还需要预留衬套的安装余量，筒的长度需要根据轴的支撑跨距设计，保证支撑长度足够，避免轴受力时出现挠曲变形。在实际建模练习时，需要重点关注各个特征的父子关系，比如安装孔的草图应当绘制在基板的上表面或者下表面，与基板特征形成正确的父子关联，而不是选择无关的基准面，这样在修改基板厚度时，安装孔的深度能够自动跟随更新，不需要手动调整尺寸，这也是参数化建模的核心优势，同时也是认证考试中检验建模规范性的核心要点。这类零件虽然结构不算复杂，但涵盖了拉伸、切除、倒角、圆角、抽壳、阵列（如果有多个均匀分布特征）等SolidWorks常用的基础特征，能够很好地检验建模者的基础操作熟练度与工程化思维，避免出现只追求外形相似而忽略工艺合理性、参数关联性的问题，练习时可以尝试修改关键尺寸，比如筒的中心距、内孔直径、基板厚度，观察模型是否能够正确重建，以此验证自己的建模逻辑是否合理。
