适配螺旋弹簧的轨道车辆转向架结构设计

　　在轨道车辆走行部的实际运维与改装场景中，原有配置钢板弹簧的转向架往往存在备件采购成本高、现场拆装调整难度大、不同载重工况下悬挂刚度适配性差的问题，这套替换螺旋弹簧的转向架结构，正是针对这类现场痛点完成的改型设计。从实际应用场景来看，该结构可适配小型工矿轨道牵引车、厂区内部转运轨道车、轻型游乐轨道设施的走行单元，也可作为轨道工程作业小车的走行部基体，覆盖低速、中轻载重的轨道走行需求，相比原钢板弹簧结构，螺旋弹簧的采购渠道更广、备件互换性更强，现场更换时无需专用压装工装即可完成拆装，大幅降低运维阶段的人力与时间成本。

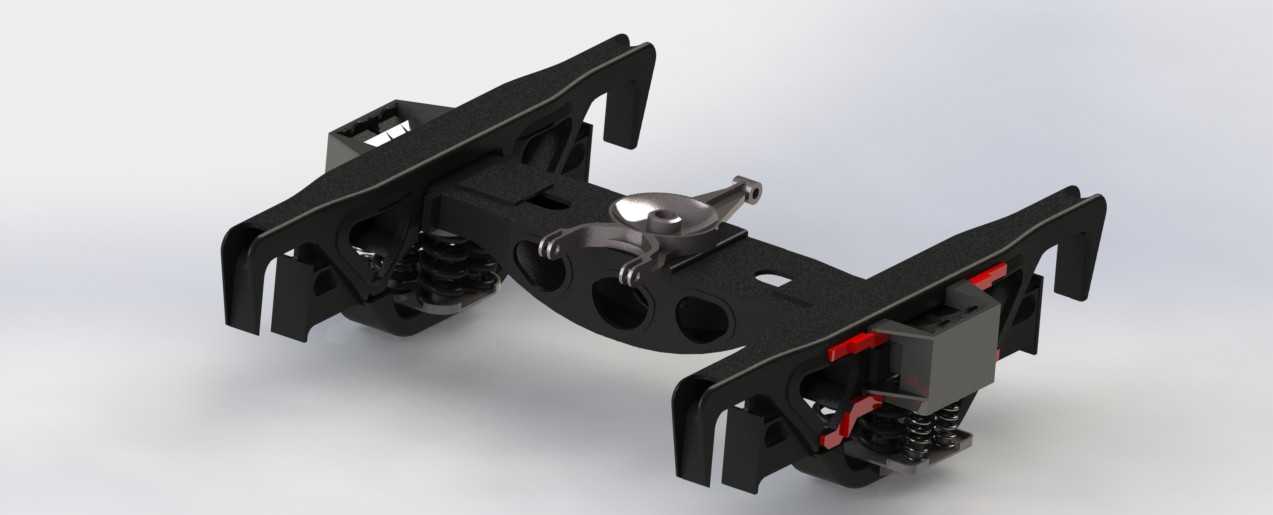

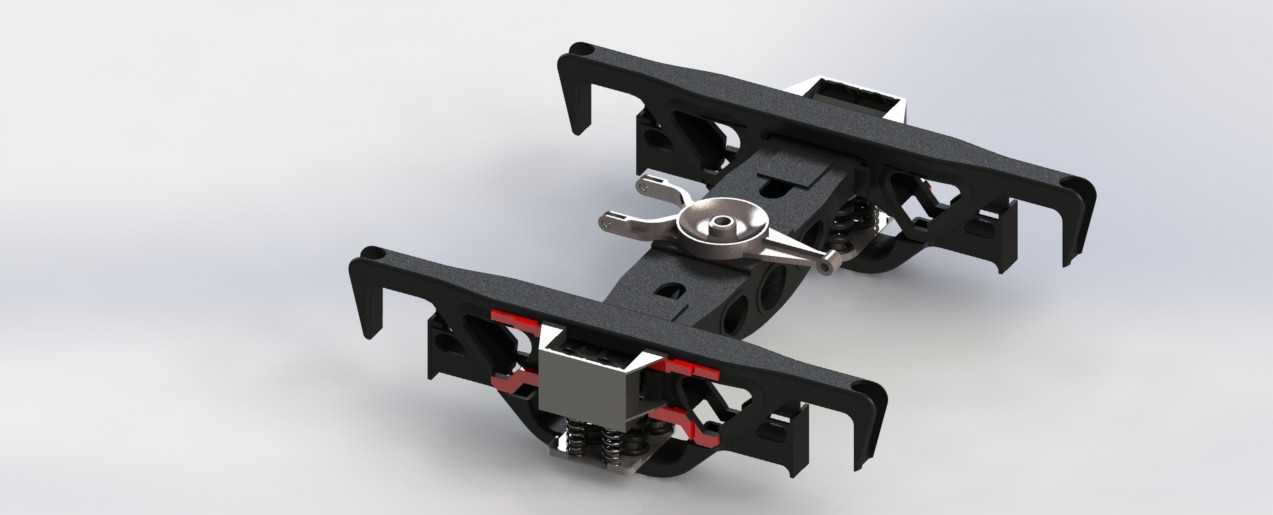

　　从功能特性来看，这套转向架保留了原T17转向架的轨距适配边界、轮对安装接口与车体连接位，核心改动是将原钢板弹簧悬挂组件替换为圆柱螺旋弹簧承载结构，同时匹配设计了弹簧上下定位座、横向限位挡块与垂向缓冲间隙。两侧的侧梁采用镂空式箱型结构，在保证整体抗弯扭强度的前提下，尽可能降低走行部的簧下质量，减少轨道接缝处对车体的冲击传递；中间的横梁集成了中心销安装位与横向止挡结构，可传递车体与走行部之间的纵向牵引力与横向导向力，避免弹簧在横向力作用下出现错位脱出的风险。弹簧定位座采用带止口的凹槽结构，安装时螺旋弹簧两端直接嵌入上下座的定位槽内，无需额外的螺栓固定即可限制弹簧的水平窜动，日常运维时只需顶起侧梁即可快速取出弹簧更换刚度匹配的备件，适配不同载重的转运需求。

　　设计思路上，整个结构优先保证安装接口的完全互换，所有与轮对、车体连接的安装孔位、配合尺寸完全沿用原结构参数，现场改装时无需对车体或轮对做任何二次加工，直接替换悬挂组件即可完成升级。侧梁上的镂空结构并非单纯为了减重，每一处开孔的位置都经过受力路径优化，避开了轮对轴箱安装位、弹簧承载座的应力集中区域，在侧梁端部还设计了一体式的轴箱导框结构，可直接适配原有轴箱的滑动间隙，保证轮对过曲线时的横动余量符合轨道运行的限界要求。中间位置的牵引连接结构采用球面接触的芯盘设计，可在车辆通过竖曲线、轨道不平顺路段时，允许走行部与车体之间产生小角度的相对转动，避免刚性连接带来的结构应力集中。

　　从安装边界与尺寸适配来看，该转向架的整体宽度、长度与原结构保持一致，可直接适配原有轨道的限界要求，无需调整轨道旁的设备安装位置；螺旋弹簧的安装空间预留了足够的垂向压缩行程，在额定载重下弹簧的压缩量处于线性刚度区间，既不会因为刚度过大导致缓冲效果差，也不会因为刚度过小出现弹簧压并、侧梁撞击轴箱的问题。侧梁下方预留了基础制动装置的安装接口，可根据需求加装闸瓦制动单元，满足不同场景下的制动需求；横向限位挡块与横梁之间预留了3-5mm的间隙，正常直线运行时不会产生额外的摩擦阻力，过曲线时当横向位移超过阈值，挡块接触横梁实现硬限位，避免弹簧产生过大的横向剪切力，延长弹簧的使用寿命。

　　在实际建模过程中，所有配合面都预留了合理的安装公差，弹簧定位座的凹槽深度根据弹簧的端圈直径设计，保证弹簧安装后不会出现歪斜；侧梁与横梁的连接采用焊接式结构，建模时对焊缝位置做了应力释放的倒角处理，避免长期交变载荷下焊缝位置出现疲劳裂纹。整个结构的所有棱角位置都做了R2以上的圆角处理，既避免加工时出现应力集中，也能减少现场安装运维时的磕碰划伤风险。对于走行部这类长期承受交变载荷的部件，设计时没有盲目追求轻量化，而是在关键承载位置保留了足够的壁厚，比如弹簧座位置的壁厚比侧梁其他位置厚2mm，保证长期承载下不会出现塑性变形；轴箱导框的接触面设计了耐磨板安装槽，可加装尼龙或金属耐磨板，磨损后只需更换耐磨板即可，无需整体更换侧梁，进一步降低全生命周期的使用成本。
