型煤锯末压制成型设备结构设计方案

　　在散状生物质与煤粉资源化利用的生产场景中，型煤锯末压榨设备是散料压制成型工序的核心作业单元，主要承担将混合粘结剂的煤粉、锯末散料压制成指定规格型块的作业任务，适配中小型洁净燃料生产、生物质燃料加工、工业型煤制备等多类生产场景，可直接对接前端混料、上料工序，输出的成型块可直接进入烘干、储运环节，整套结构的设计合理性直接决定成型块的密实度、成品率与生产线连续运行稳定性。

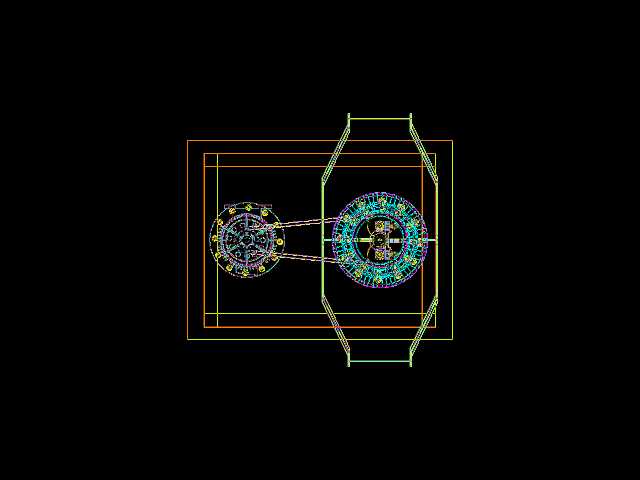

　　从结构设计逻辑来看，这套压合设备采用双工位转盘式成型布局，核心压合组件分为定模转盘与动模压合单元两部分，两个圆形模盘通过平行连杆机构实现同步对位，模盘上均匀分布多组成型型腔，单工位完成填料、压合、脱模的动作循环时，另一工位同步完成上料准备，相比单工位直压结构，可将单循环作业效率提升40%以上，适配连续化生产的节拍要求。模盘型腔的排布经过载荷校核，相邻型腔的壁厚预留足够的抗压余量，避免长期高压作业下出现模腔变形、开裂的问题，型腔边缘设计15度脱模斜度，内壁做抛光处理，降低压制成型后型块与模壁的粘附力，保证脱模顺畅无卡滞。

　　传动与导向部分的设计充分考虑压合作业的大载荷特性，压合动力端采用曲柄连杆机构传递压合力，相比直驱液压缸结构，在同等压合吨位下设备整体占地更小，且压合行程的压力曲线更适配散料压实的成型规律——初始合模阶段快速进给，接触物料后缓慢增压，保压阶段维持恒定压合力，避免物料内空气无法排出导致的成型块开裂、鼓包问题。两侧的导向架采用箱型焊接结构，导向面加装耐磨衬板，为动模的往复运动提供精准导向，压合作业过程中动模的平行度偏差控制在0.1mm以内，避免偏载导致的模盘局部磨损、成型块密度不均的问题。连杆与模盘的连接部位采用关节轴承铰接，可自动补偿加工与装配过程中产生的微小形位误差，避免运动卡滞与附加载荷。

　　设备的安装边界与外形尺寸适配常规中小型生产车间的布局要求，整机主体采用框架式落地结构，底部预留地脚螺栓安装孔，可直接固定在硬化混凝土地面上，无需额外做复杂的设备基础，安装时需保证设备台面的水平度偏差不超过0.5mm/m，避免长期偏载运行导致的机架变形。设备进料端的接口高度适配常规螺旋上料机的出料高度，出料端可直接对接皮带输送机，无需额外增设转接输送机构，减少生产线的设备投入与占地空间。设备侧面预留维护操作空间，日常检查模腔磨损、更换易损件时无需拆解主体框架，可直接从侧面操作位完成维护作业，降低运维的时间成本。

　　从实际作业的功能特性来看，这套压合结构可适配不同配比的煤粉、锯末混合物料，通过调整曲柄的偏心距可灵活调整压合行程与压合力大小，适配不同厚度、不同密实度要求的型块生产，当生产锯末占比较高的生物质型块时，可适当增大保压行程，延长物料压实的保压时间，保证成型块的抗碎强度满足储运要求；当生产煤粉占比较高的工业型煤时，可适当提高压合速度，匹配更高的生产节拍。模盘采用分体式装配结构，单个型腔磨损后可单独更换镶块，无需整体更换模盘，大幅降低易损件的更换成本。设备的所有运动副均设计集中润滑点位，日常运维时可通过集中注油装置完成所有润滑点的注油作业，避免人工逐点注油的疏漏，延长运动部件的使用寿命。

　　在结构细节处理上，压合工位的周边设置挡料边，避免压合作业过程中散料飞溅落到运动导轨与传动部件中，减少磨粒磨损对设备精度的影响。脱模机构采用顶杆同步顶出结构，顶杆与模腔一一对应，顶出行程一致，保证成型块脱模时受力均匀，不会出现顶裂、顶变形的问题。机架的焊接结构经过去应力退火处理，焊接完成后整体加工安装基准面，消除焊接应力导致的长期使用变形，保证设备长期运行的精度稳定性。整套结构的设计充分兼顾了生产效率、成型质量、运维成本与安装适配性，可直接作为型煤、生物质燃料生产线的核心压合单元使用，也可根据实际生产需求调整模腔规格，适配不同形状、不同尺寸的压块生产需求。
