双排滚子链传动联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:570831
  • 双排滚子链传动联轴器结构设计

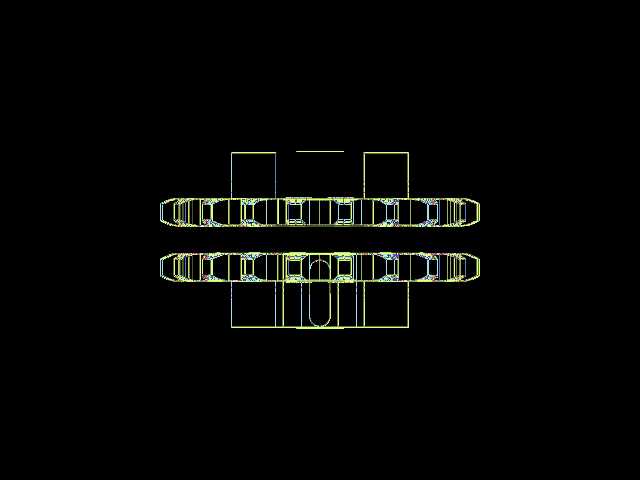

  在冶金输送线、矿山破碎机组、农用收获机械这类重载低速传动场景里,轴系对中偏差的补偿能力往往是决定传动部件寿命的核心指标,刚性凸缘联轴器在这类工况下很容易因为安装同轴度误差、机架受载变形、轴系热伸长等问题出现键槽崩裂、轴承过载发热的故障,而链式联轴器正是针对这类场景优化的挠性传动连接部件。这款链式联轴器采用双排精密滚子链作为中间传动元件,两个带同参数链轮齿形的半联轴器分别与主动轴、从动轴通过平键实现周向固定,依靠滚子链与链轮齿的啮合来传递工作扭矩,相比齿式联轴器不需要复杂的齿面磨削加工,相比弹性套柱销联轴器不存在橡胶元件老化失效的问题,在多尘、有少量油污、环境温度波动大的车间场景里维护门槛极低,日常仅需定期检查链条张紧度、

  补充润滑脂即可,不需要频繁拆解更换易损件。从结构设计逻辑来看,两个半联轴器的链轮齿形采用标准三圆弧一直线齿槽轮廓,和工业用标准滚子链的啮合参数完全匹配,不需要定制专用链条,后期备件替换可以直接采购标准规格的传动链条,大幅降低运维备件的储备成本。半联轴器的轮毂部分按照轴系常用的过渡配合公差设计,键槽采用GB/T1095规定的普通平键槽型,轴孔长度根据不同公称扭矩等级做了梯度划分,安装时不需要额外加工定制轴伸,只要和配套轴径、键宽尺寸匹配即可完成装配。中间的双排链条结构相比单排链能提升近一倍的扭矩承载能力,同时链条本身的铰接间隙可以补偿两轴之间的径向偏移、角向偏移以及一定范围的轴向窜动,通常在公称扭矩范围内,

  允许的径向补偿量可以达到轴径的千分之三到千分之五,角向补偿量不超过1度,轴向窜动补偿量根据链条节距不同可以达到2到5毫米,足够覆盖大多数现场安装的误差范围以及设备运行过程中的机架变形量。从安装边界来看,半联轴器的外圆尺寸即链轮齿顶圆直径,根据传递扭矩的大小覆盖不同规格区间,对应的链条包角刚好覆盖半联轴器上半周的齿形,整体径向安装尺寸比同扭矩等级的弹性柱销联轴器更小,轴向安装尺寸仅为两个半联轴器轮毂长度加上双排链条的宽度,不需要预留太大的轴系安装空间,尤其适合原有设备改造时轴端空间有限的替换场景。设计时需要注意,半联轴器的齿根圆到轮毂端面的过渡位置做了圆角处理,避免应力集中导致的轮毂开裂,链轮齿面的硬度控制在HRC40到45之间,

  既保证啮合时的耐磨性能,又不会因为硬度过高导致链条滚子出现点蚀失效。在实际选型应用中,这类联轴器不适合高速高精度的传动场景,因为链条铰接间隙存在一定的传动回差,通常适用的工作转速不超过对应规格链条的极限转速的三分之一,在启动冲击较大的工况下,可以配合加装封闭式防护罩,一方面避免润滑脂飞溅,另一方面防止杂物卡入链条啮合间隙造成传动卡滞。很多现场运维人员容易忽略的点是,链式联轴器的润滑不能采用普通的机油滴润,因为链条啮合时存在冲击载荷,普通机油容易被甩离啮合面,应该采用锂基脂填充到链条滚子和套筒的间隙里,每运行两千小时左右补充一次润滑脂,就能保证链条和链轮齿的磨损量控制在合理范围内。另外在安装时不需要像刚性联轴器那样反复打表调整同轴度到丝级精度,只要保证两轴的径向偏移量在允许补偿范围内,就可以直接装链条、接链板,大幅缩短现场安装调试的时间,尤其适合野外作业的工程设备、矿山设备这类现场安装条件有限的场景。从建模细节来看,整个模型还原了链条的滚子、套筒、销轴、链板的实际装配关系,半联轴器的齿形轮廓完全按照标准链轮参数绘制,轮毂的键槽、轴孔、倒角、退刀槽等工艺细节都做了还原,没有做过度简化,结构工程师在做轴系布局时可以直接调用这个模型核对安装空间、校验轴伸长度匹配度,不需要重新绘制链轮齿形和链条的装配结构,能节省不少重复建模的时间。
