机用螺杆式夹紧工装结构设计

项目分类:工装 发布时间:2022-03-03 ID:570825
  • 机用螺杆式夹紧工装结构设计

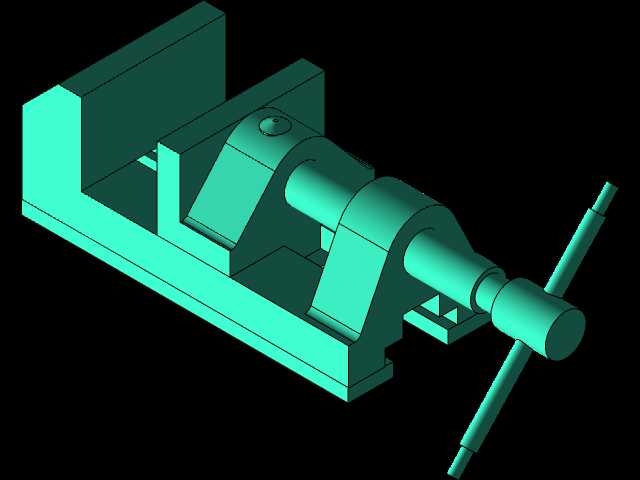

  在常规金属切削加工、小型工件装配、试样检测夹持的作业场景里,这类螺杆驱动的夹紧工装是车间工位上最常见的基础夹持器具,不同于液压、气动类的自动夹紧装置,它不需要外接动力源,完全依靠手动操作即可完成工件的夹紧与松脱,在小批量加工、维修工位、教学实训场景里的适配性极强。从结构布局来看,整个装置采用一体式铸造底座作为承载主体,底座上设置了固定挡块与滑动压块两个核心夹持工作面,固定挡块与底座为一体化结构,保证夹持过程中的刚性支撑,滑动压块嵌套在底座的导向槽内,沿着螺杆的轴向做直线往复运动,避免夹紧过程中出现压块偏摆、工件翘起的问题。传动部分采用梯形螺纹螺杆作为动力传递部件,梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱,

  不需要额外增加锁止结构,螺杆的末端设置了穿杆孔,配套的加力杆可以在需要更大夹紧力的时候插入,通过杠杆原理放大操作力矩,针对不同材质的工件调整夹紧力度,既可以夹紧硬质金属工件,也可以通过调整力矩避免夹伤软质的有色金属、非金属工件。设计过程中首先确定的是夹持行程范围,底座的导向槽长度预留了足够的滑动空间,可以适配不同尺寸规格的工件夹持,固定挡块与滑动压块的夹持面都做了平面度处理,保证夹持时工件与工作面完全贴合,避免装夹偏差导致的加工尺寸超差。安装边界方面,底座的底部设置了沉头安装孔,可以直接通过螺栓固定在机床工作台、钳工台的台面上,安装孔的位置尺寸符合常规工装的安装孔距标准,不需要额外加工转接板就可以完成固定,

  整体的重心落在底座的几何中心位置,夹紧工件后不会出现重心偏移、装置翘头的问题。在实际使用过程中,操作人员只需要转动螺杆末端的加力杆,就可以带动滑动压块向固定挡块方向移动,将工件放置在两个夹持面之间,逐步旋紧螺杆直到工件被完全夹紧,加工完成后反向旋动螺杆即可松脱工件,操作逻辑简单,对操作人员的技能要求极低,不需要专门的培训就可以上手使用。结构上没有复杂的精密零部件,日常维护只需要定期在螺杆螺纹处、导向槽接触面涂抹润滑脂,就可以保证长期使用的顺畅性,即使出现螺纹磨损、导向面拉伤的问题,也可以单独更换螺杆或者压块配件,维护成本极低。不同于精密级的液压虎钳,这类工装的设计优先考虑的是通用性与耐用性,夹持面没有做高精度的淬硬处理,针对粗加工、

  半精加工工序的装夹需求完全可以满足,在工件划线、部件装配、钻孔攻丝等作业场景下,它的装夹效率与可靠性远高于临时搭建的压紧装置。整个结构的受力路径经过优化,夹紧时的作用力直接通过滑动压块、工件传递到固定挡块,再通过固定挡块传递到底座与安装台面,螺杆只承受轴向的拉力,不会受到径向的弯矩作用,大幅提升了传动部件的使用寿命,即使在大夹紧力的使用场景下,也不会出现螺杆弯曲、底座变形的问题。导向槽的截面采用矩形结构,与滑动压块的导向部分采用间隙配合,既可以保证滑动过程无卡滞,也可以限制压块的转动自由度,保证夹持面始终与固定挡块保持平行,避免装夹时工件出现角度偏差。
