复古螺旋管手持显微观测装置

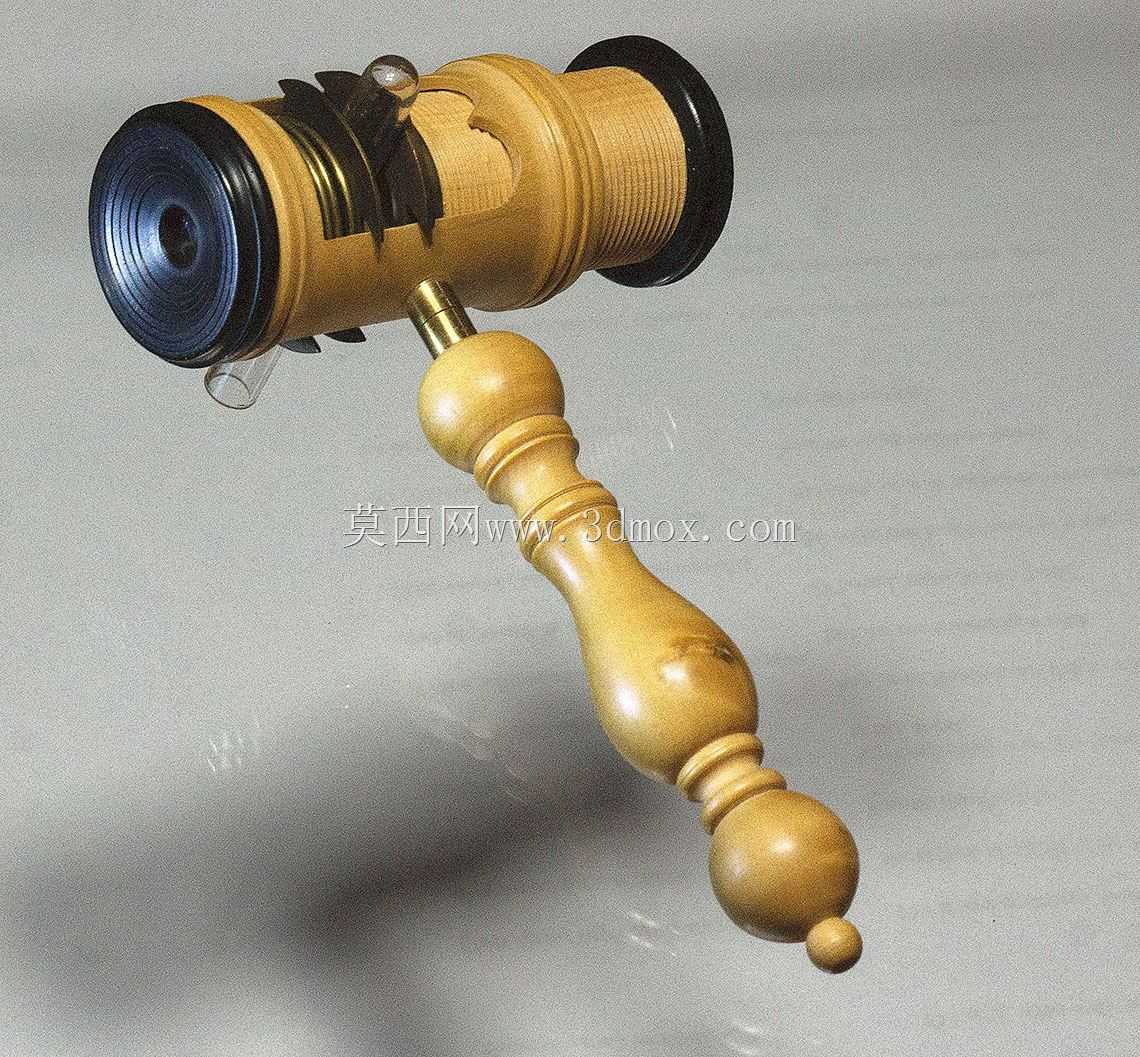

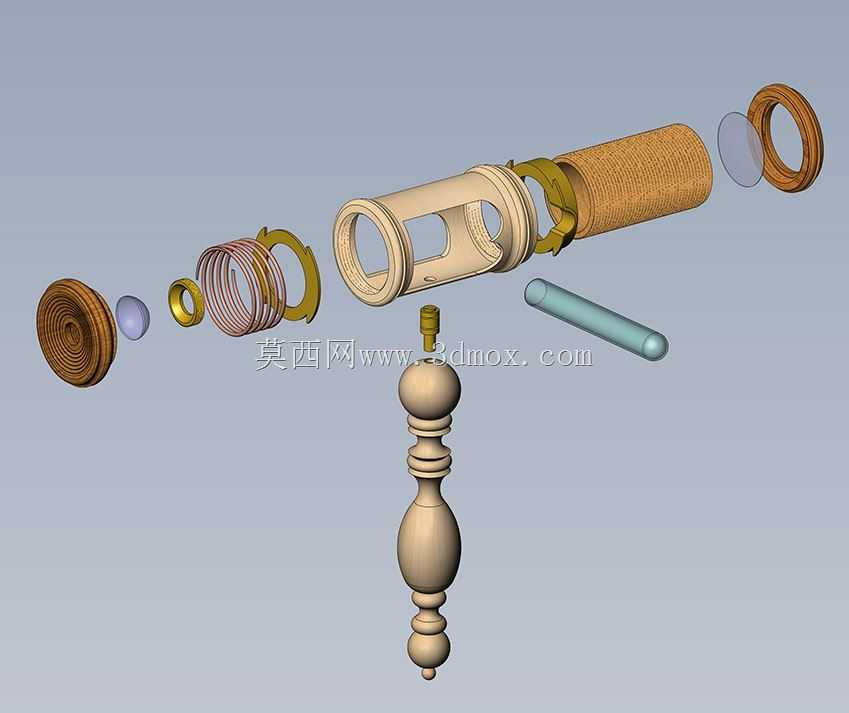

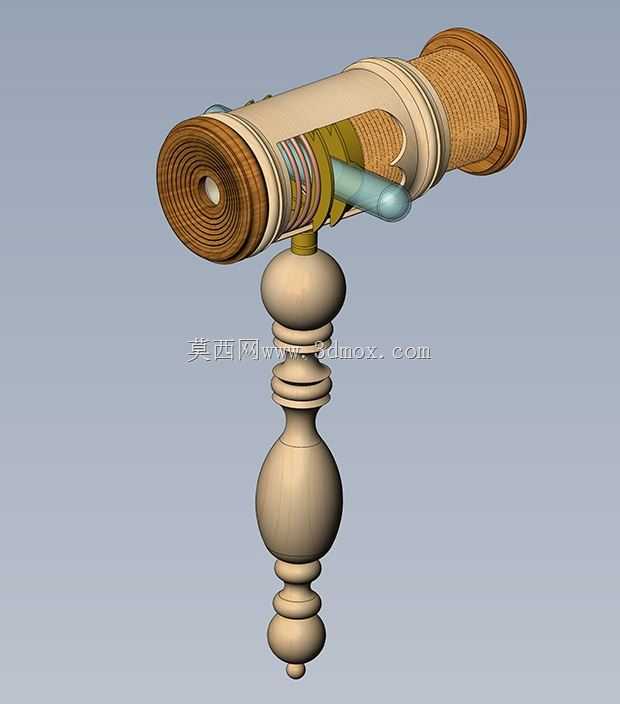

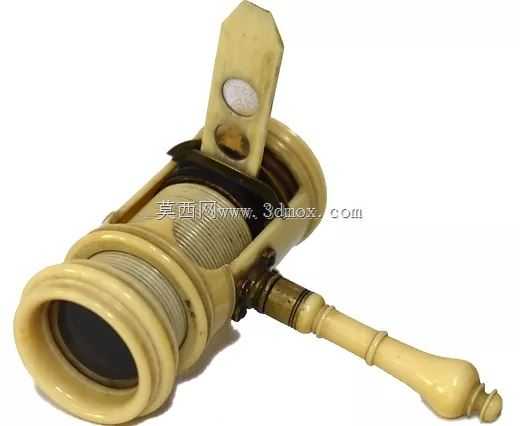

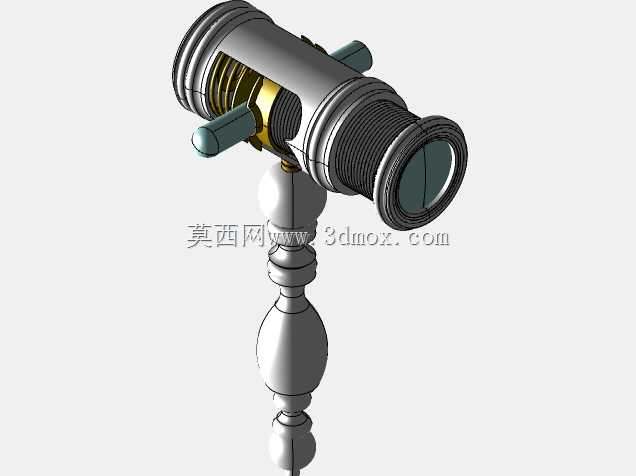

　　这款手持显微观测装置的结构设计完全围绕近距离便携观测场景打造，区别于台式显微镜的固定工位限制，整体采用单手握持的布局逻辑，观测时无需额外搭建支撑台架，可直接手持对准待观测样本完成对焦操作，适配野外样本初筛、馆藏文物微结构检视、小型零部件表面瑕疵排查等无固定观测台的作业场景。装置的核心观测光路集成在横向布置的镜筒内部，镜筒一端为观测目镜端，设置有黑色遮光挡圈，观测时可贴合眼部轮廓阻挡环境杂光进入光路，避免杂光在镜片组内部形成漫反射降低成像对比度；另一端为物镜端，内置多组叠合的光学镜片，镜片边缘做了黑色消光处理，减少镜片边缘的光线反射形成的眩光干扰。镜筒的调焦结构采用螺旋副传动设计，镜筒外壁加工有连续的梯形螺纹，

　　转动镜筒的活动段即可带动物镜片组沿轴向平移，调整物镜与观测样本之间的物距，螺纹的导程经过匹配设计，单圈转动对应的镜片移动量控制在0.2毫米以内，可实现微米级的对焦精度调整，调焦过程中螺纹配合的阻尼均匀，无卡顿或空程间隙，对焦完成后可依靠螺纹副的自锁特性保持焦距稳定，无需额外设置锁止结构。镜筒下方的握持手柄采用多段曲面过渡的造型，每一段曲面的直径都经过人机工程校核，从与镜筒连接的金属接杆位置向下，手柄依次设置收窄段、膨出握持段、尾部配重段，握持时手掌的虎口位置可贴合在手柄上部的收窄曲面，四指自然环绕在膨出握持段，尾部的球形配重段可抵在手掌小鱼际位置，平衡前端镜筒的重量，长时间握持观测也不易产生手部疲劳。镜筒侧方预留有小型样本插槽，

　　插槽的开口尺寸适配薄壁玻璃试管的外径，可直接插入盛装液体样本的小型玻璃试管，无需额外制作样本载具即可观测液体内部的悬浮颗粒、微生物形态，插槽的位置与物镜光轴保持同轴，插入试管后样本区域刚好处于物镜的最佳工作距离范围内，减少插入样本后的调焦行程。装置的材质搭配兼顾结构强度与握持触感，镜筒主体采用黄铜材质加工，黄铜的切削性能优异，可加工出精度较高的螺纹配合面，同时黄铜的表面氧化后会形成致密的保护层，长期使用不易锈蚀；手柄部分采用硬木车削成型，硬木的导热系数低于金属，低温环境下握持不会产生明显的冰凉触感，木材表面经过打磨抛光处理，无尖锐棱角或毛刺，握持摩擦力适中不会打滑。镜筒与手柄之间采用黄铜金属接杆连接，接杆与镜筒、

　　接杆与手柄之间均采用过盈配合加粘接的固定方式，连接强度可承受日常使用中的磕碰、掉落冲击，不会出现镜筒与手柄松脱分离的情况。从安装边界尺寸来看，装置整体长度控制在180毫米以内，镜筒最大直径35毫米，手柄最大直径28毫米，整体重量不超过300克，可直接放入普通工具包或工作服口袋携带，无需配备专用的防护箱；装置无外接电源或线缆约束，完全依靠光学镜片完成成像，可在无供电的野外环境、易燃易爆等禁止带电设备进入的作业场景下正常使用。镜筒表面的刻度标记可辅助记录调焦位置，针对不同厚度的样本调整到对应刻度即可快速完成对焦，无需反复调整焦距提升观测效率；物镜端的镜片采用可拆卸结构设计，可更换不同放大倍率的物镜镜片，适配不同观测倍率的需求，镜片的安装接口采用标准螺纹规格，更换镜片时无需专用工具，手动即可拧下完成更换。
