分腔式气体逸出限制阀门结构设计

项目分类:阀门 发布时间:2022-03-03 ID:570844
  • 分腔式气体逸出限制阀门结构设计
  • 分腔式气体逸出限制阀门结构设计
  • 分腔式气体逸出限制阀门结构设计
  • 分腔式气体逸出限制阀门结构设计
  • 分腔式气体逸出限制阀门结构设计
  • 分腔式气体逸出限制阀门结构设计

  在涉及挥发性气体存储、密闭腔体排气、生物代谢气体收集的场景中,常规单通路阀门往往无法适配多阶段气体释放的管控需求,容易出现排气节奏失控、气体无组织逸散、反向介质侵入等问题,尤其在需要分阶段完成腔体填充、压力平衡、定向排气的工况下,单阀结构的适配性短板十分明显。这款分腔式限逸阀门的设计,正是针对这类多阶段气体管控场景开发,核心作用是在腔体内部压力逐步变化的过程中,按预设顺序开启不同腔室的通路,精准限制气体的逸出速率与逸出方向,避免气体短时间大量冲出造成的介质损耗、压力骤变或是安全隐患。

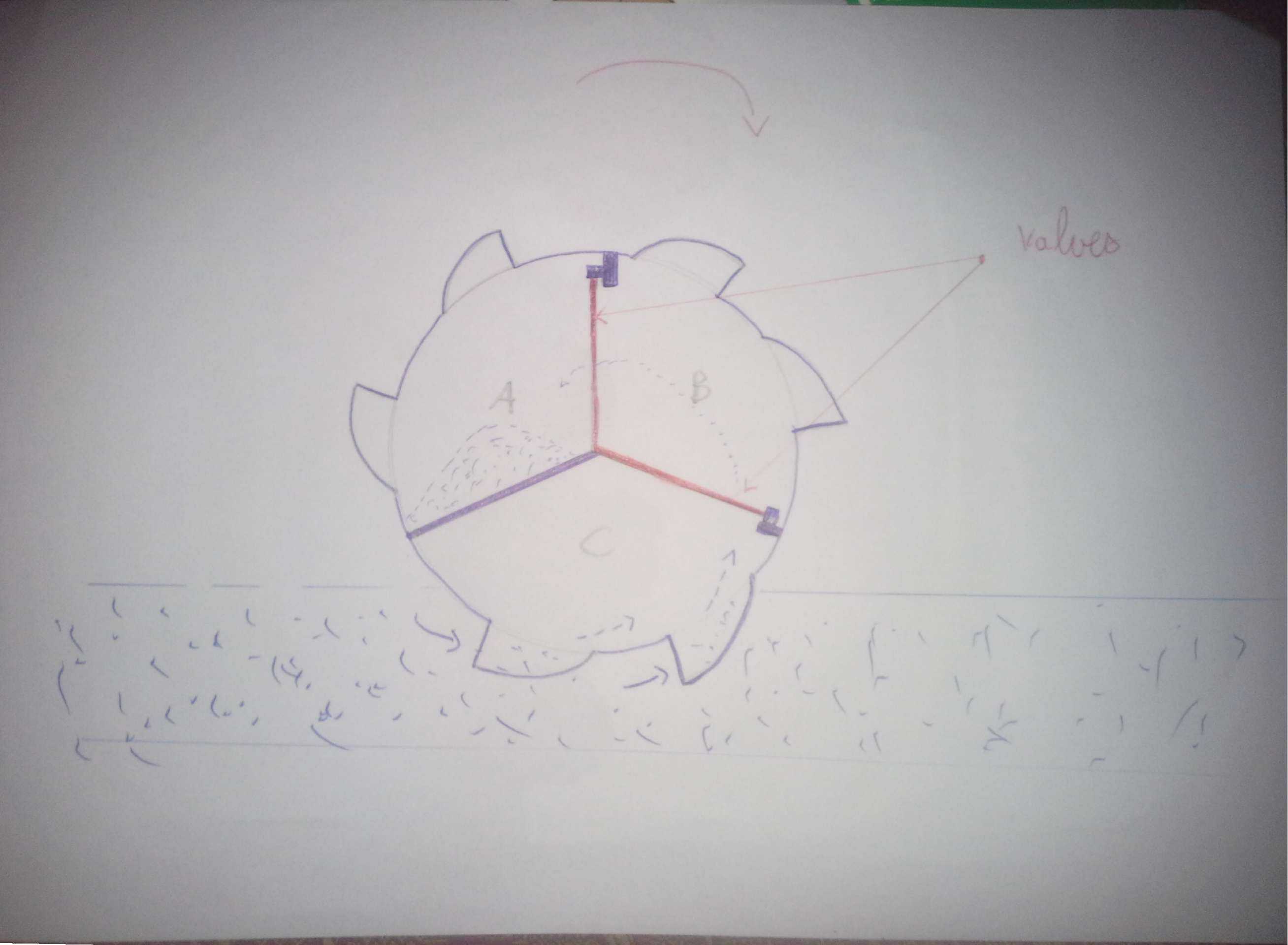

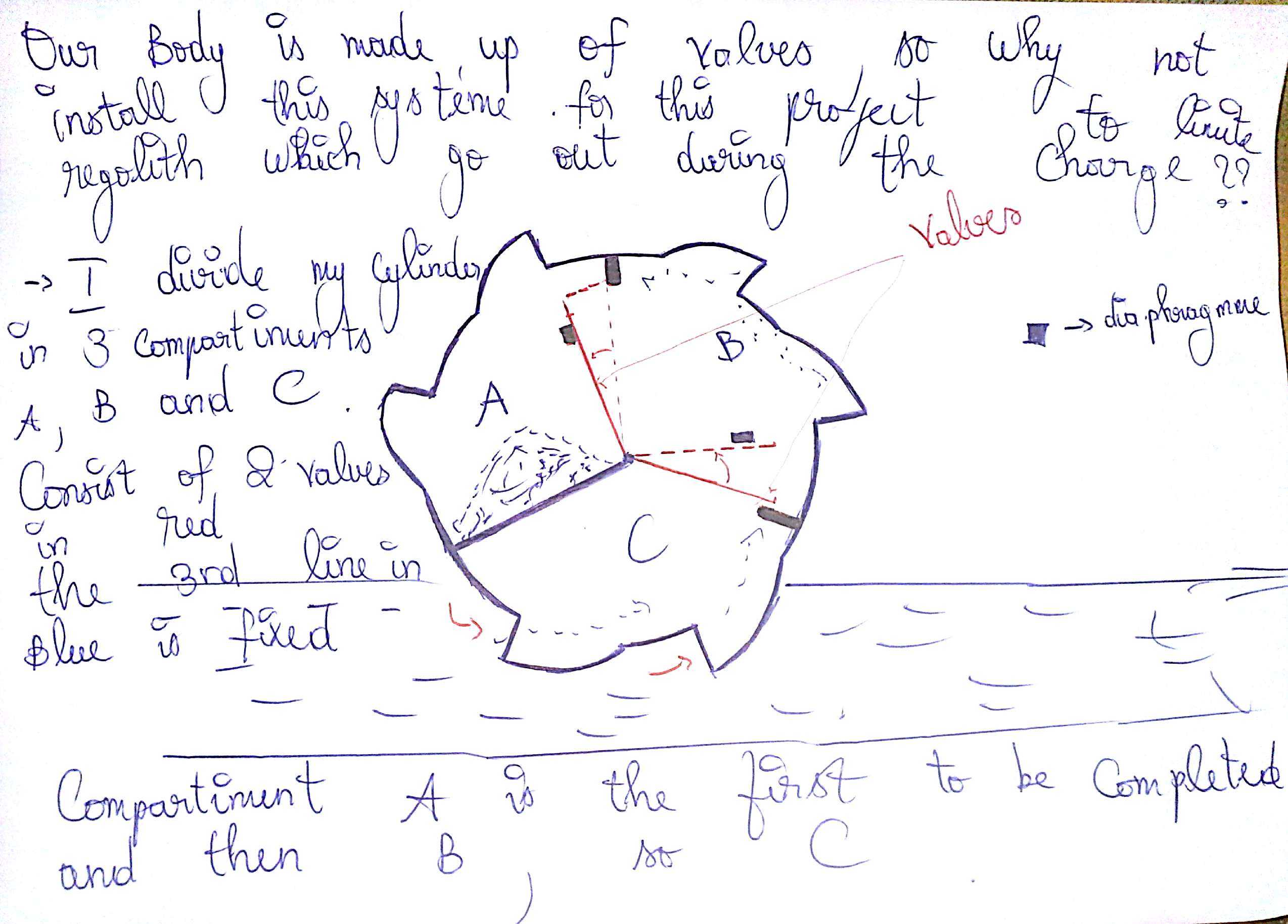

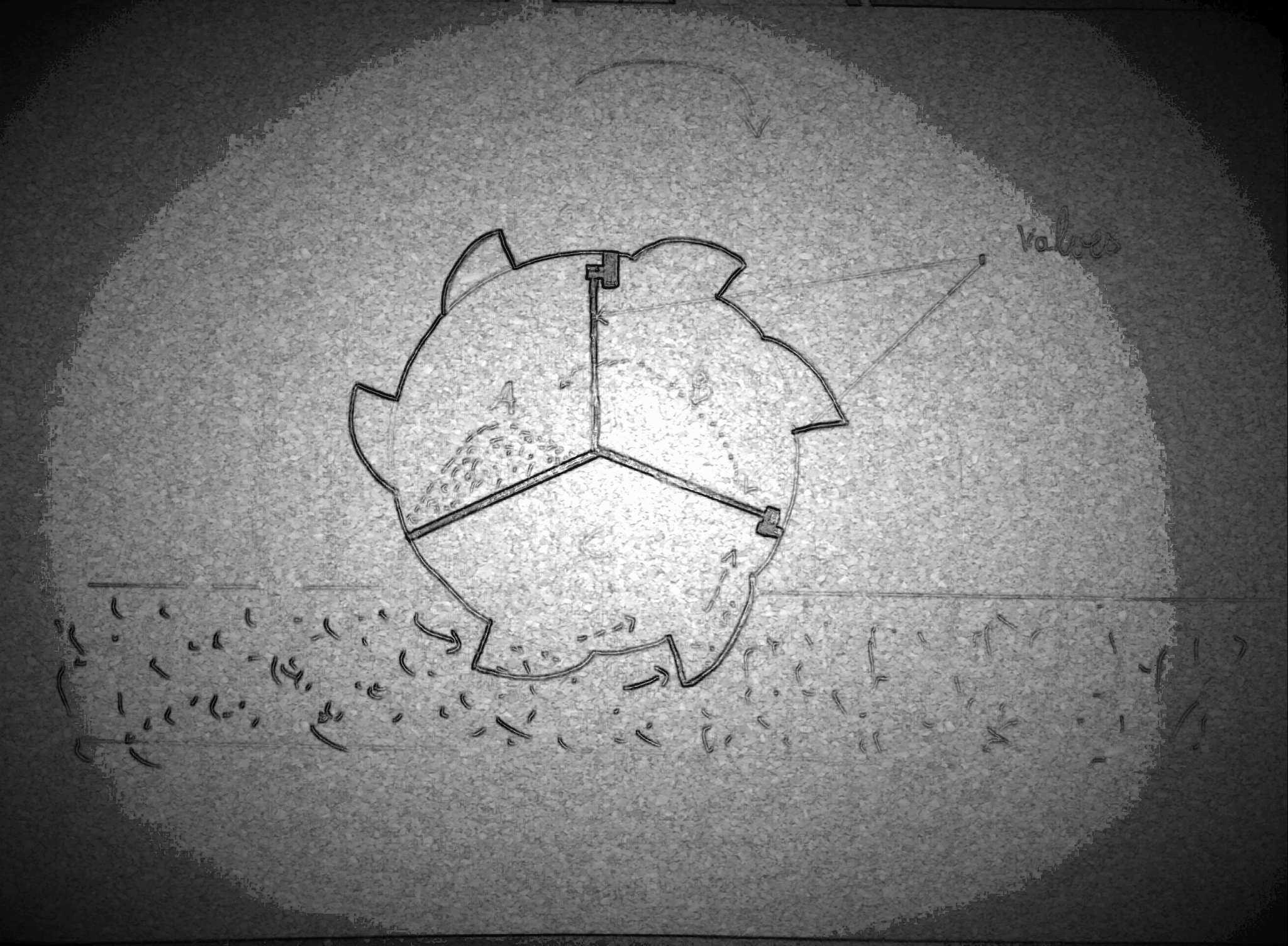

  从结构设计逻辑来看,这款阀门没有采用传统的单阀芯单通路结构,而是将整体阀芯区域划分为三个独立的密封腔室,三个腔室沿圆周方向分布,共用中心定位转轴,每个腔室配置独立的密封副与触发结构。初始状态下三个腔室全部处于闭合密封状态,当阀前压力逐步上升时,首先触发第一腔室的密封副开启,小流量释放腔体内的积存气体,完成第一阶段的压力泄放;当压力持续变化达到第二阈值时,第二腔室的密封结构解锁,配合第一腔室扩大排气通流面积,完成中等流量的气体导出;待压力进入稳定区间后,第三腔室开启,三个腔室共同形成完整的通流截面,满足大流量排气的需求。这种分阶段开启的逻辑,能够避免单阀突然全开造成的气流冲击,也能在压力回落时按逆序逐步关闭腔室,防止外部空气反向进入密闭系统内部。

  设计过程中重点考量了密封边界的尺寸配合,每个腔室的密封面都采用了贴合弧面设计,与阀体内腔的圆弧轮廓完全匹配,避免出现密封死角;三个腔室的触发压力差值经过匹配计算,相邻腔室的开启压力差设置在合理区间,不会出现两个腔室同时误开启的情况。安装边界上,这款阀门采用法兰式对接结构,安装端面的密封槽尺寸适配常规的气体管路连接标准,不需要对现有管路进行额外改造即可完成替换安装;整体外形采用类圆形轮廓,最大外径尺寸控制在常规同通径阀门的安装尺寸范围内,不会占用额外的安装空间,能够适配现有设备的安装位预留尺寸。

  从实际应用的适配性来看,这款阀门既可以用于小型密闭实验装置的气体排放控制,也可以适配生物反应装置、挥发性介质存储容器的排气管控,在需要控制气体逸出节奏、避免无组织排放的场景中,相比传统阀门能够实现更精细化的压力与流量匹配。结构上没有采用复杂的电子触发元件,全部依靠腔室前后的压力差驱动密封副动作,可靠性更高,也不需要额外的控制线路与动力源,能够在无外接供电的场景下独立完成气体限逸功能。每个腔室的密封元件都采用可替换结构,长期使用出现密封磨损后,不需要整体更换阀门,仅需替换对应腔室的密封件即可恢复密封性能,降低了后期维护的成本与操作难度。在流道设计上,三个腔室的出气端共同汇入统一的排气汇流腔,排气方向固定,能够直接对接后续的气体收集或处理管路,不会出现气流乱散的问题。
