1.25英寸内螺纹连接手动闸阀结构

　　在民用给排水、小型工业循环水、暖通空调支路、低压气动输送等管路系统里，这类小通径手动闸阀是最常见的截断类部件，核心作用是在管路检修、支路切换、设备维护时完全截断介质通路，相比球阀它的流阻更小，全开状态下介质通流截面与管道内径几乎一致，不会产生明显的节流压损，适合长期保持全开或全关的工况，不适合做节流调节使用——如果长期在半开状态下工作，闸板受介质高速冲刷很容易出现密封面冲蚀损伤，后续关闭时会出现内漏问题。

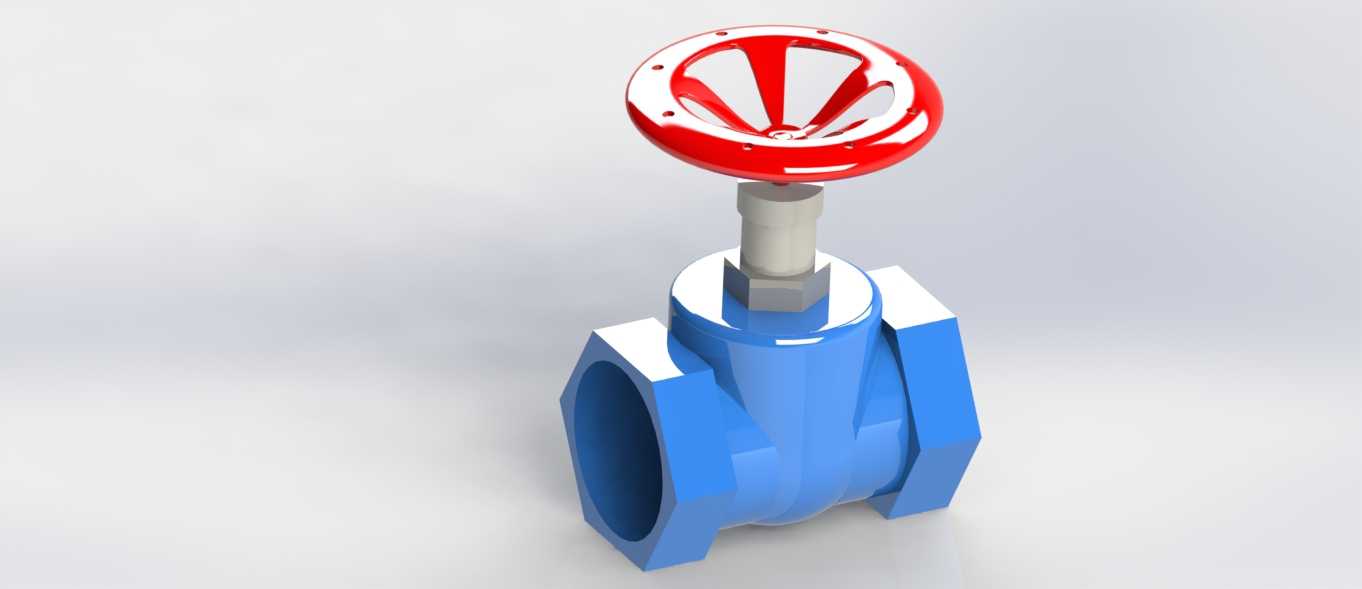

　　从结构设计来看，这款1.25英寸规格的闸阀采用最经典的明杆？不对，看手轮下方的阀杆结构，是暗杆楔式单闸板结构？不对，手轮直接连接阀杆螺母，转动手轮时阀杆带动闸板做垂直升降，阀杆不会伸出手轮上方，整体安装高度更紧凑，适合安装空间局促的管路位置，比如吊顶内的水管支路、设备内部的集成管路。阀体采用两通等径结构，两端是内螺纹连接接口，匹配1.25英寸的英制管螺纹，也就是公称通径DN32的管路规格，安装时不需要额外焊接法兰，直接在管端套丝后缠生料带拧入即可，现场安装效率很高，后期拆卸维护也方便，适合低压常温的工况场景，适用介质包括清水、压缩空气、无腐蚀性的低压流体，工作压力等级一般对应Class150或者PN16级别，日常使用时完全能满足普通民用和小型工业场景的压力需求。

　　手轮部分采用轮辐式结构，红色的涂装是工业阀门里手动操作件的标准标识色，轮缘做了圆弧过渡，操作时手掌贴合度好，即使戴劳保手套转动也不会打滑，手轮中心和阀杆螺母做了方榫配合，传递扭矩可靠，长期使用不会出现打滑空转的问题。阀杆和阀体之间的密封采用填料函结构，一般填充柔性石墨或者聚四氟乙烯填料，通过压盖压紧填料实现阀杆处的动密封，即使阀杆反复升降也不会出现介质外漏，后期如果出现渗漏，只需要均匀拧紧压盖的螺栓就能补偿填料的磨损量，不需要整体拆解阀门。阀体的中法兰部分？不对，这款是小通径螺纹连接阀体，采用整体铸造后加工流道的结构，闸板密封面和阀体密封座都做了铜合金或者硬质合金堆焊？不对，小通径低压闸阀很多是铸铁阀体配铜密封面，或者全铜材质，密封面研磨后粗糙度达到Ra0.8以下，关闭时依靠手轮的拧紧力矩让楔式闸板紧紧压在阀体密封座上，实现零内漏的截断效果。

　　从安装边界来看，这款阀门的整体轴向长度也就是两端接口端面的距离，符合小通径螺纹闸阀的标准结构长度，不需要额外预留安装调整空间，手轮的操作空间只需要预留手轮直径加上100mm左右的操作半径即可，不需要额外的操作工具，徒手就能完成开关操作，手轮顺时针转动为关闭，逆时针转动为开启，操作逻辑符合通用工业阀门的操作规范，现场运维人员不需要额外培训就能正确操作。在实际管路布局时，要注意阀门的安装方向，虽然闸阀是双向密封的阀门，理论上正反安装都能截断介质，但最好让介质流向和阀体上的标识方向一致，这样能让介质压力在阀门关闭时辅助压紧闸板，降低阀杆的受力，延长阀门的使用寿命。另外安装时要注意不要把阀门安装在管路的长期受力位置，比如管路沉降产生的拉压应力不要直接作用在阀体上，最好在阀门两端的管路上设置管卡支撑，避免阀体长期受外力导致螺纹连接处渗漏或者阀体开裂。

　　在三维建模层面，这款模型完整还原了阀门的所有外部结构细节，包括手轮的轮辐镂空、阀杆的台阶结构、阀体两端的六角拧动面、阀体的加强筋结构，所有配合面的尺寸都符合实际产品的公差要求，导入管路装配体时可以直接匹配DN32管路的接口位置，不需要额外调整尺寸，做设备布局、管路系统三维仿真、施工交底模型时都可以直接调用，能准确还原现场安装后的实际空间占位，避免设计阶段出现管路干涉、操作空间不足的问题。建模时对铸造圆角、拔模斜度都做了还原，和实际量产的产品结构一致，不是简化的概念模型，用来做产品展示、装配教学也完全适用，能清晰展示手动闸阀的外部结构组成和操作部件的位置关系。
