卡套式热关断阀TSV工业温控保护结构

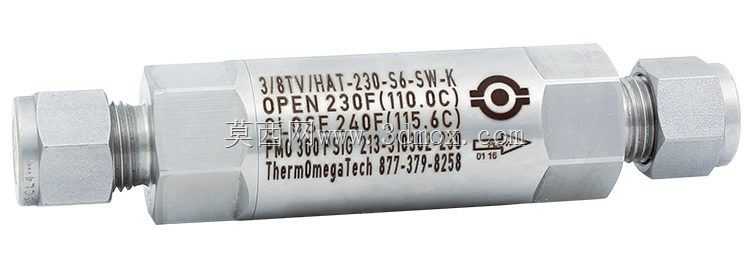

　　在半导体工艺冷却、实验室分析仪器流体管路、小型工业温控循环系统这类对流体温度阈值管控要求严苛的场景里，这类直通式热关断阀是管路安全防护的核心被动元件，不需要额外接入电控信号，完全依靠内部感温元件的物理形变实现超温切断，避免高温流体窜入后端不耐温器件造成设备损坏。从实际使用场景来看，这类阀件常被布置在冷却介质供液支路靠近发热设备的位置，比如等离子刻蚀设备的电极冷却回路、气相色谱仪的柱温箱冷却管路、小型激光发生器的水冷支路，一旦前端换热失效导致介质温度超过设定阈值，阀体会在数秒内自动截断流道，不需要依赖外部传感器与控制系统的联动，从根源上避免超温故障的扩大。

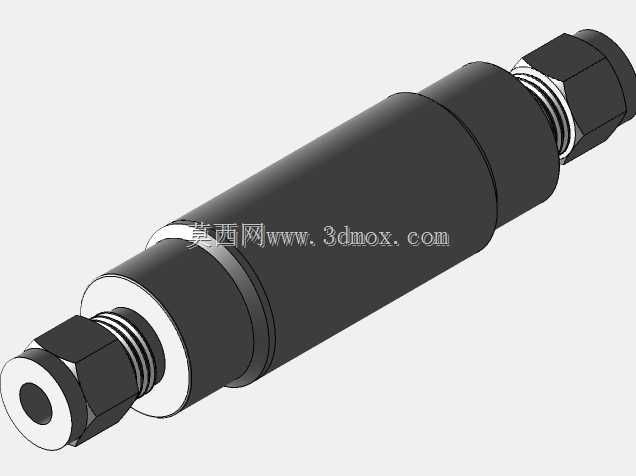

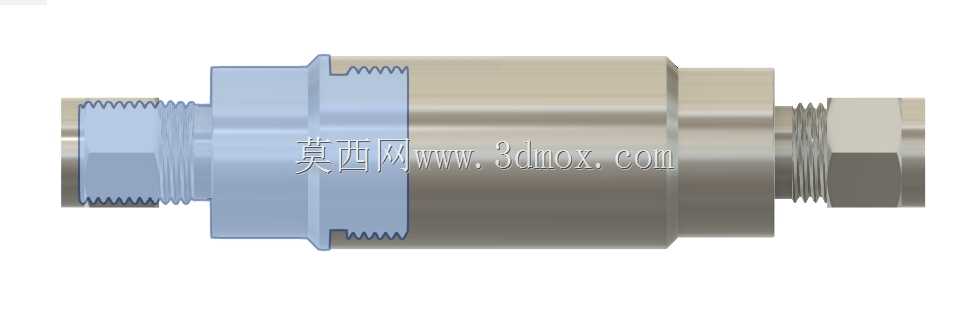

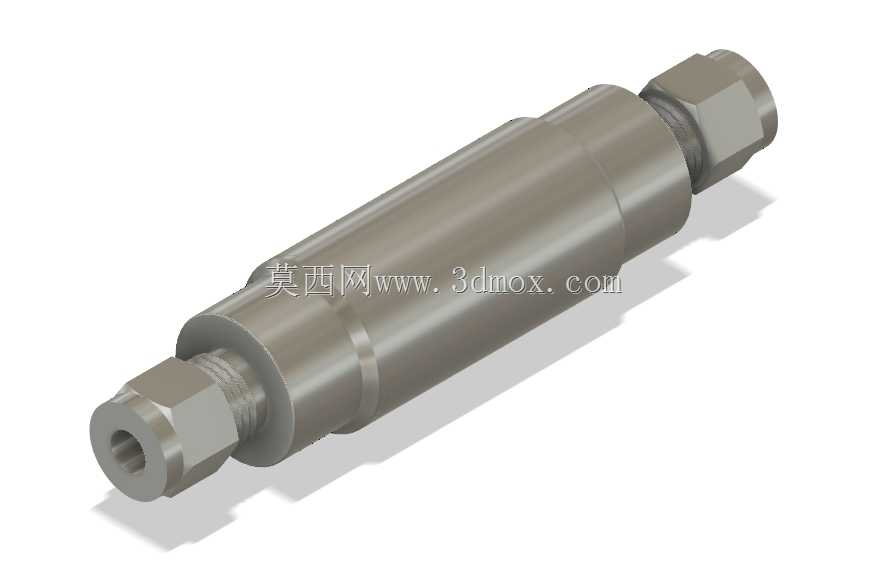

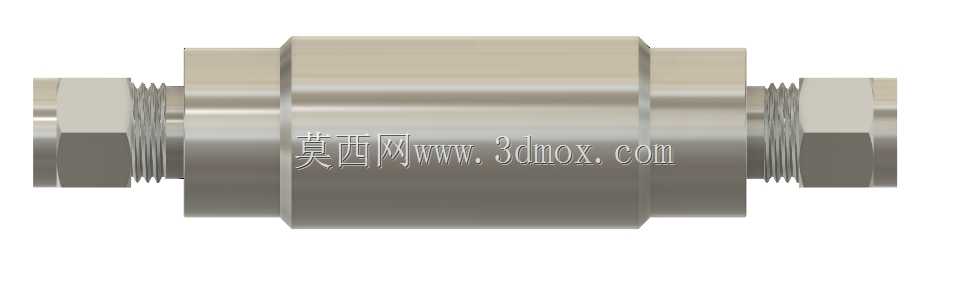

　　从结构设计逻辑来看，这款阀采用对称式直通布局，两端为1/4英寸卡套连接结构，不需要额外加工螺纹或者焊接，安装时只需要将对应外径的不锈钢或者PTFE管路插入接头端部，拧紧卡套螺母即可完成密封与固定，适配小通径仪表管路的快装需求，后期维护拆卸也不需要破坏原有管路布局。阀体主体采用圆柱形一体化加工结构，中段为感温元件的容纳腔，两端的连接接头与阀体主体采用刚性密封连接，整体没有外露的活动操作部件，避免了现场磕碰造成的误动作，也能适配有轻微振动的设备安装环境。内部流道采用等径直通设计，没有突兀的通径收缩或者扩张结构，正常通流状态下的流阻极低，不会对冷却介质的循环流量造成明显衰减，这一点对于小流量高精度温控循环系统来说尤为重要，过大的流阻会直接导致循环泵负载升高，温控精度出现波动。

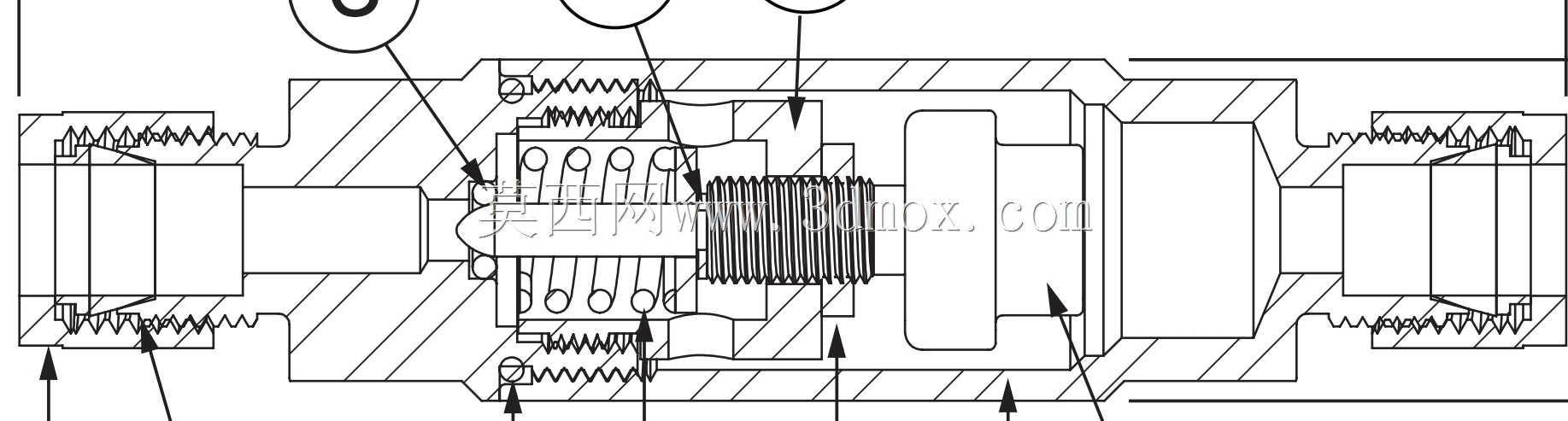

　　设计过程中需要重点考量几个边界条件：首先是安装长度的控制，这类阀件常被安装在密集排布的仪表管路之间，整体轴向尺寸不能过长，否则会挤占相邻管路的安装空间，这款阀的轴向总长度控制在适配1/4卡套接头的常规安装间距范围内，中段阀体的最大外径也做了收敛设计，不需要为其预留过大的径向安装空间，并排布置多组阀件时也不会出现干涉。其次是感温触发的可靠性，内部感温元件采用记忆合金或者低熔点合金结构，触发温度的一致性误差控制在极小范围内，不会出现同批次产品触发温度偏差过大的问题，同时复位结构设计为温度回落至安全阈值后自动复位，不需要人工拆解复位，减少了设备运维的工作量。密封结构上，卡套接头采用双卡套设计，前部卡套切入管路外壁实现轴向抱紧，后部卡套形成径向密封，即使在冷热交替的温度循环工况下，也不会出现介质渗漏的问题，适配金属管路与硬质塑料管路的连接需求。

　　在实际选型匹配时，需要重点核对三个参数：一是触发温度值，要根据后端设备的耐温上限选择对应阈值的阀件，预留10%左右的安全余量，避免正常工作温度波动造成误触发；二是流通压力等级，这款阀的额定工作压力适配常规仪表管路的1-16bar工作区间，不能用于高压液压回路；三是介质兼容性，阀体采用不锈钢材质，适配水、乙二醇溶液、多数惰性工艺气体，不能用于强腐蚀性酸碱介质的管路。建模过程中，卡套接头的锥面角度、螺母的对边尺寸、阀体的同轴度公差都需要严格按照样本参数还原，尤其是两端卡套连接的插入深度尺寸，直接关系到后期装配干涉检查的准确性，如果建模时忽略了管路插入接头的深度预留，在做整机管路布线时很容易出现管路长度计算错误，导致现场安装时管路长度不足。另外，阀体中段的感温腔壁厚需要做等强度设计，既要满足耐压要求，也要保证感温元件的热响应速度，壁厚过大会导致热量传递滞后，触发动作延迟，壁厚不足则会在压力冲击下出现变形渗漏。这类被动式温控阀件的可靠性远高于电控式切断阀，不存在断电失效的风险，在安全防护等级要求高的流体回路中，是不可或缺的保护元件，建模时还原其真实结构尺寸，能够帮助管路设计人员在三维布线阶段提前完成安装空间校验、流阻仿真前置计算，减少后期样机试制阶段的管路改造成本。
