USB接口MACH3 CNC机箱安装外壳结构

　　在小型数控设备的电控系统搭建场景中，控制板卡的防护与安装一直是结构设计环节容易被忽略却直接影响设备运行稳定性的细节，这款适配USB接口MACH3控制板的安装外壳，正是针对桌面级CNC设备机箱内的板卡安装需求完成的结构设计，可直接用于3D打印制作成品，完成板卡的固定与防护。从实际使用场景来看，桌面级雕刻机、小型数控铣、DIY数控等离子切割机这类采用MACH3控制系统的设备，其核心控制板多裸露安装在机箱内部，机箱内走线杂乱、加工过程中产生的金属切屑容易飘落到板卡上造成短路，同时设备运行时的振动也容易导致板卡接插件松动，这款外壳的设计首先解决的就是板卡的物理防护问题，将控制板完全包覆在壳体内部，仅预留出USB接口、接线端子对应的开口，

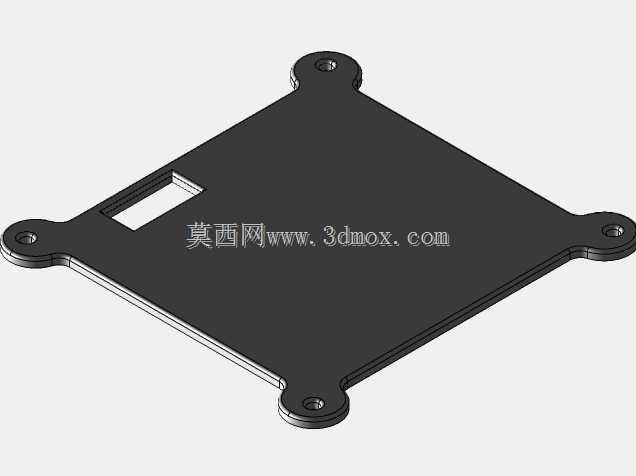

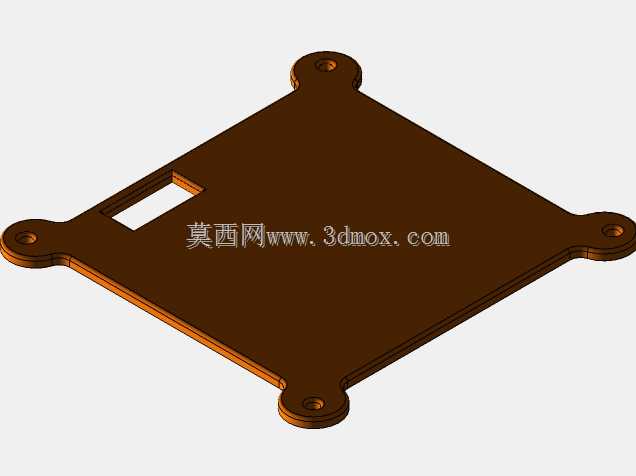

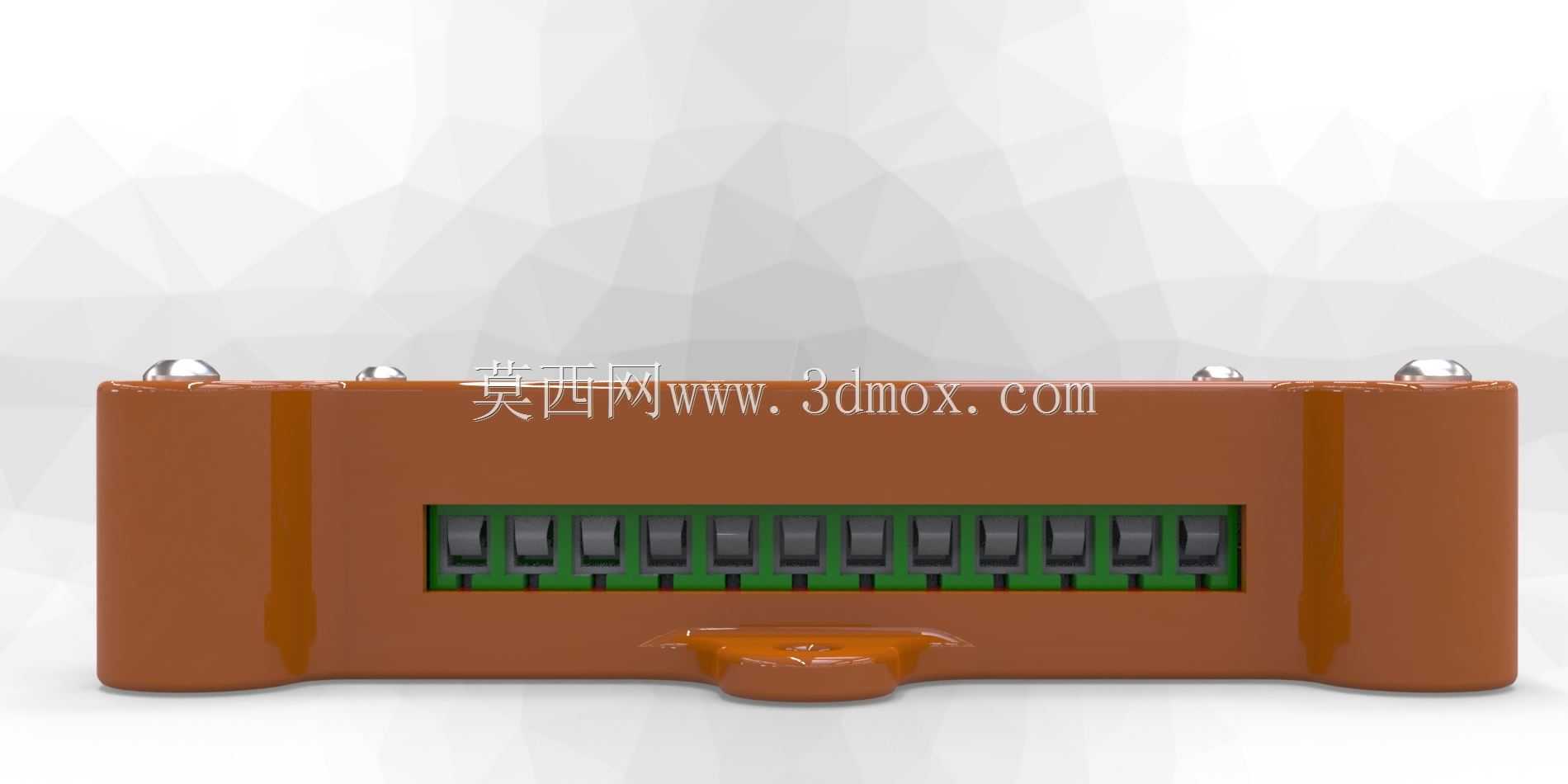

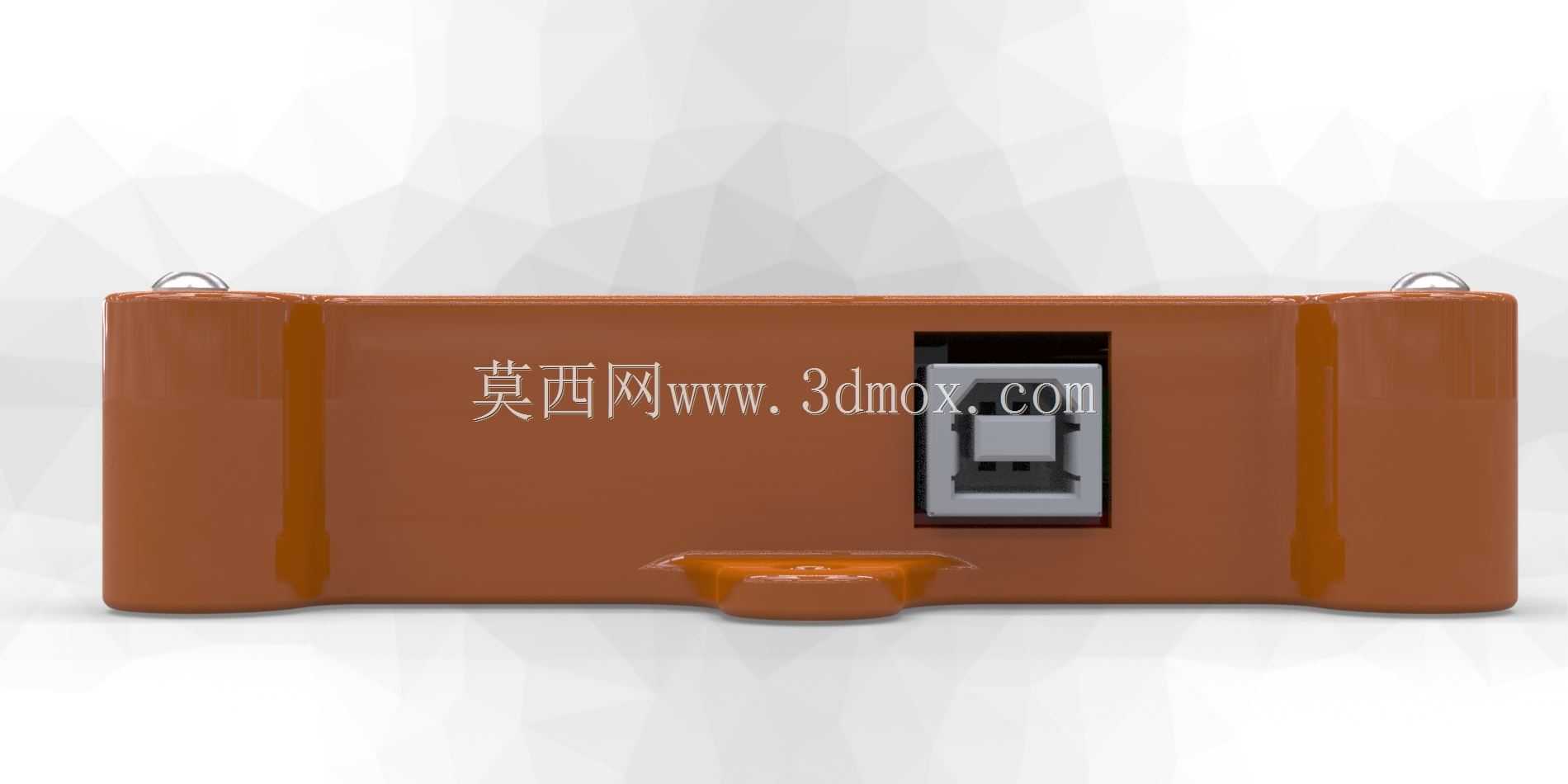

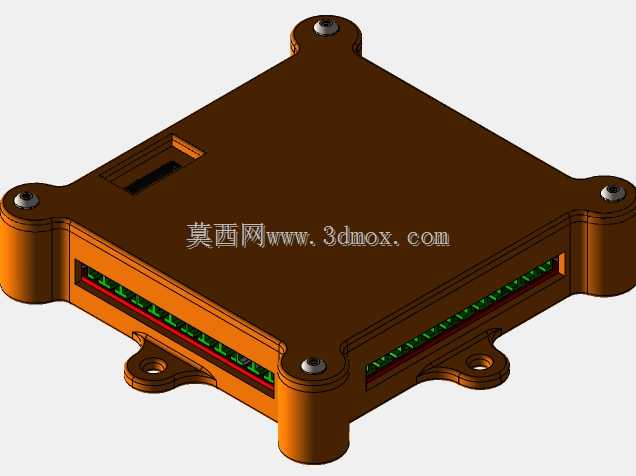

　　既不影响正常接线与数据传输，又能阻挡切屑、灰尘接触板卡电路，降低电路故障概率。从设计思路上看，整个壳体采用上下扣合的分体式结构，上壳与下壳通过四角的安装柱配合螺丝完成锁紧，不需要额外设计卡扣结构，降低3D打印的支撑需求，打印完成后仅需简单去除支撑即可完成装配，四个角位向外延伸出带安装孔的固定耳，安装孔的位置与常规小型CNC机箱内的安装螺柱孔位匹配，不需要额外在机箱内打孔，直接用M3螺丝即可将整个壳体固定在机箱的安装平面上，固定耳的厚度做了加厚处理，能够承受设备长期运行的振动，不会出现固定位断裂的问题。壳体侧面预留的USB接口开口位置做了限位台阶，插入USB数据线时不会因为外力推挤导致接口在壳体内移位，接线端的开口沿壳体长边布置，

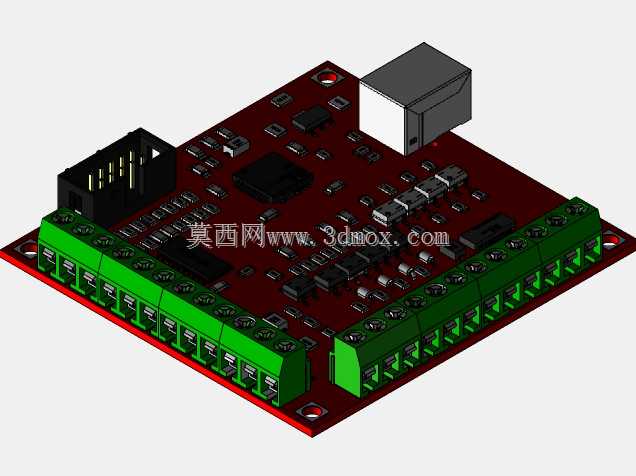

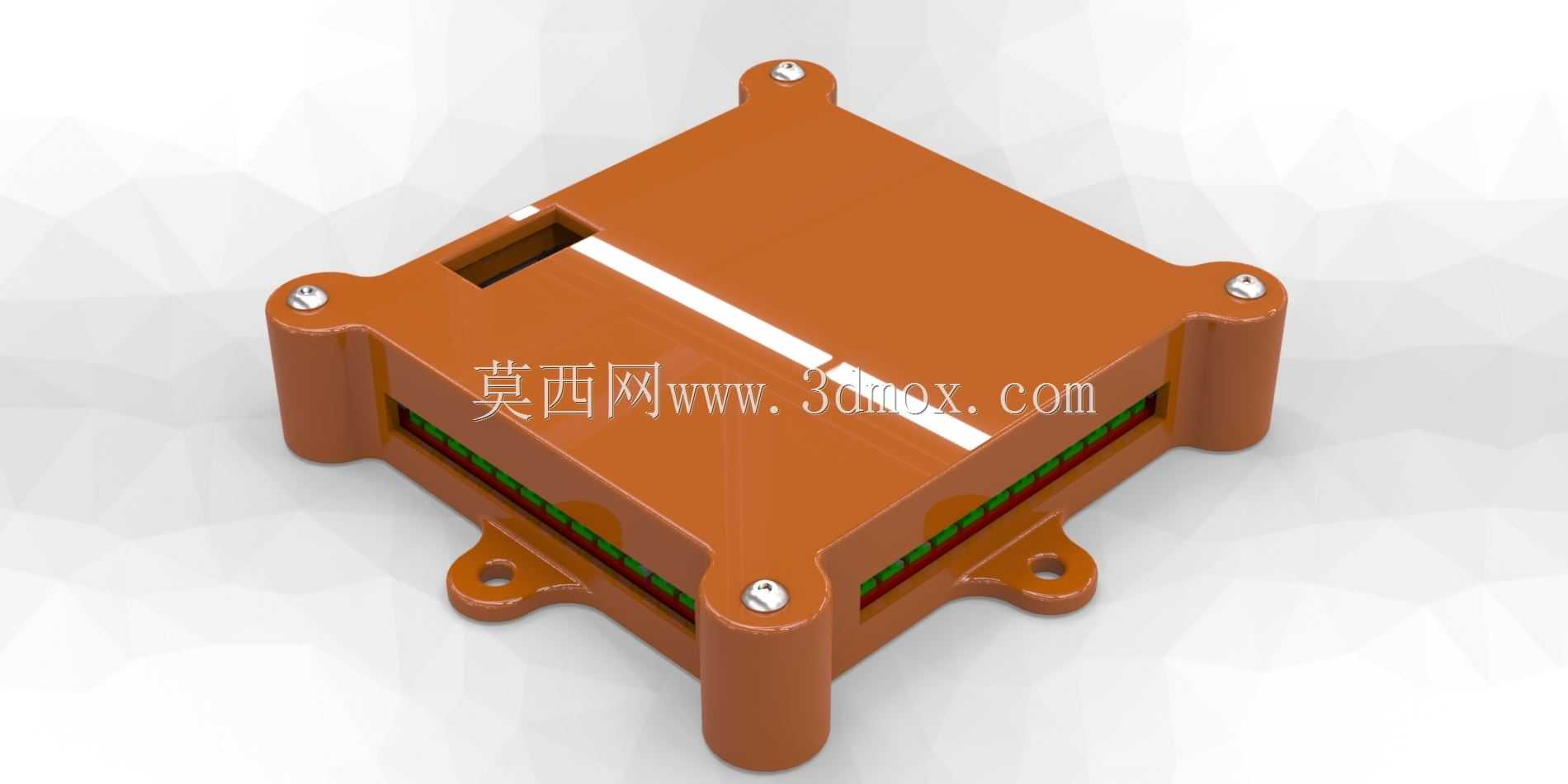

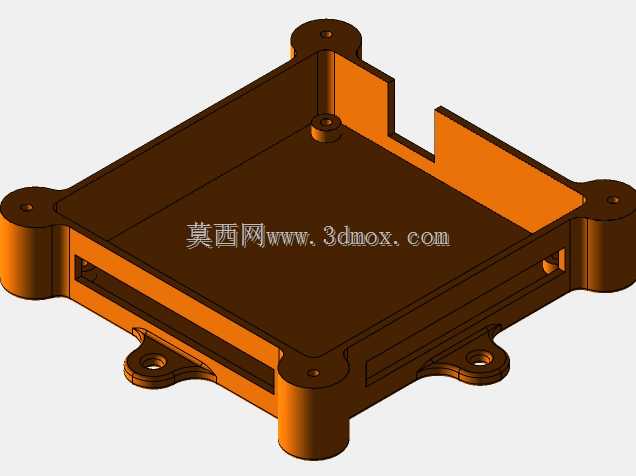

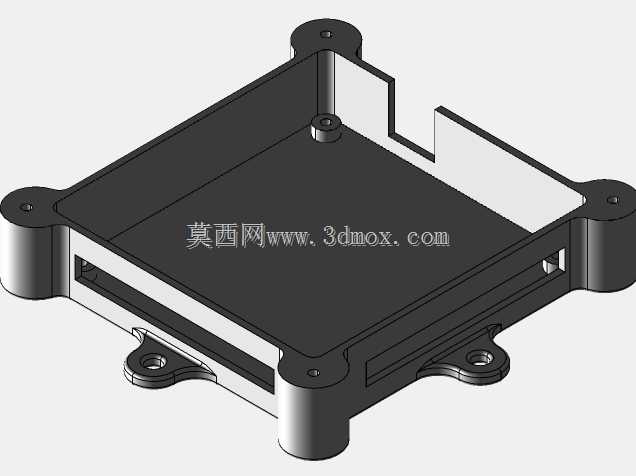

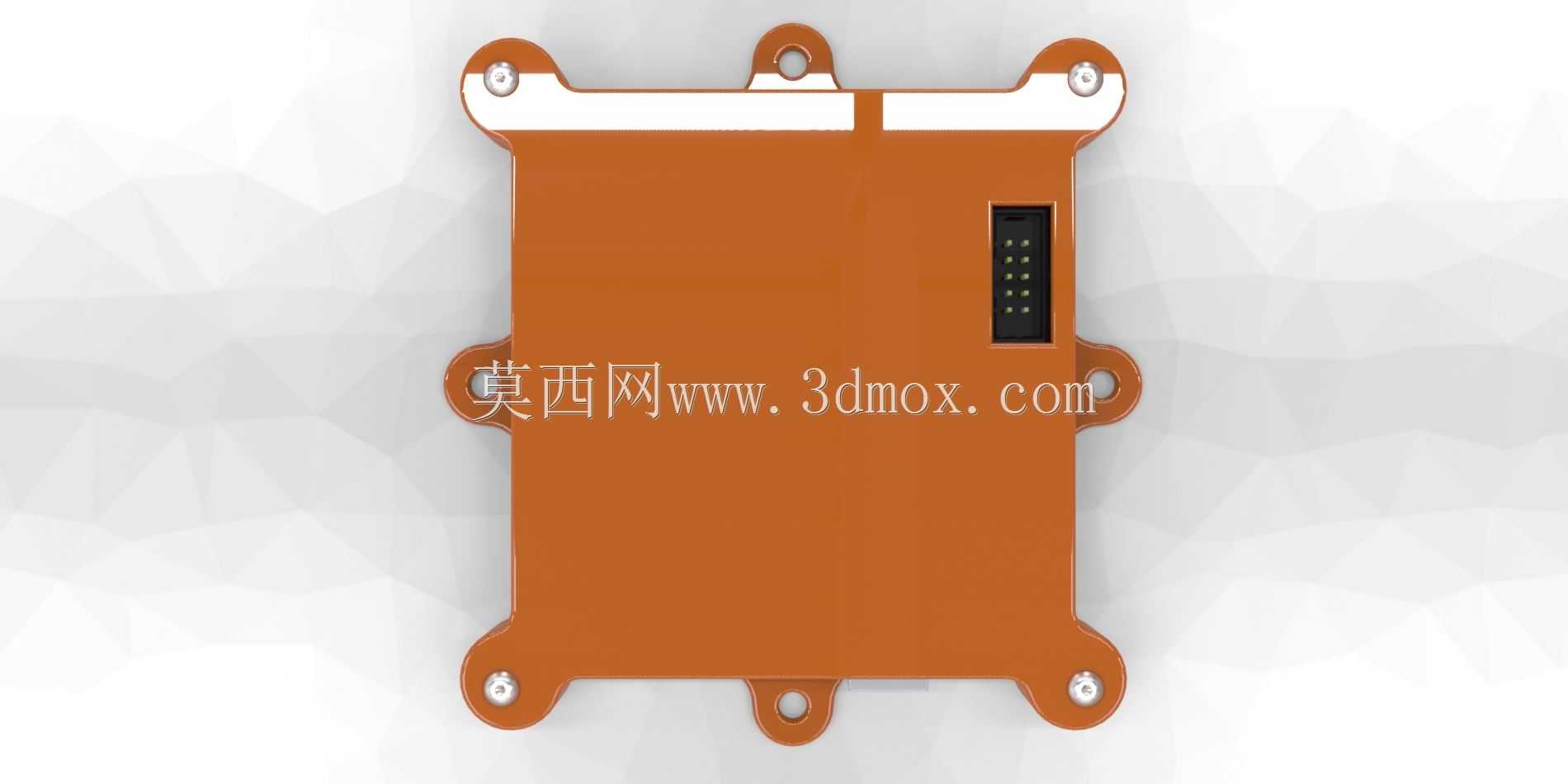

　　对应控制板上的步进电机驱动接口、限位开关接口、主轴控制接口的排布位置，接线时不需要弯折线缆，能够减少线缆接头处的应力集中，延长接线使用寿命。壳体上表面设计了一条贯通的凹槽标识条，既可以作为安装时的方向对位标记，也能够增加上壳的结构强度，避免大平面打印出现的翘曲变形，同时提升壳体的外观辨识度。从安装边界尺寸来看，整个壳体的长宽尺寸控制在100mm见方以内，高度不超过30mm，不会占用机箱内过多的安装空间，适配绝大多数桌面级CNC设备的电控机箱内部安装位，壳体内部的型腔尺寸完全匹配对应型号MACH3控制板的外形，板卡放入下壳后不会出现窜动，四角的定位柱刚好对准板卡上的安装孔，不需要额外打胶固定，装配时直接将板卡套在定位柱上，

　　再扣合上壳锁紧螺丝即可完成组装，装配流程简单，即使是没有机械装配经验的DIY用户也能快速完成安装。在实际设备运行过程中，这个外壳还能起到一定的电磁屏蔽辅助作用，减少机箱内步进电机驱动器产生的电磁干扰对USB数据传输的影响，降低MACH3系统出现丢步、数据传输中断的概率，同时壳体将板卡与机箱内其他带电部件隔离开，避免维修时误触板卡造成短路或者人员触电的风险。针对3D打印的工艺特性，整个壳体的壁厚统一设置为2mm，既保证足够的结构强度，又不会过多增加打印耗材的用量，所有转角位置都做了R2的圆角处理，避免打印时出现应力集中导致的层间开裂，也不会有锋利的边缘划伤安装人员的手部，壳体内部的加强筋沿着板卡接插件的位置布置，既提升壳体的抗形变能力，又不会干涉板卡上电子元件的排布，不会出现元件顶壳的问题。
