诺基亚5110液晶显示模块结构设计

　　在嵌入式DIY开发、小型工控终端、便携检测设备的开发场景里，低成本显示方案的选型一直是结构工程师需要重点考量的环节，诺基亚5110液晶模块作为早年功能机的成熟显示组件，凭借极低的采购成本、成熟的驱动逻辑、简单的接线方式，至今仍是大量创客项目、小型教学实验装置、简易状态显示终端的首选显示部件。

　　从实际使用场景来看，这类显示模块常被用在温湿度采集终端的数值显示、小型机器人的状态参数反馈、DIY桌面时钟的内容呈现、简易手持检测设备的读数展示场景中，它不需要复杂的背光驱动电路，低功耗特性也适配电池供电的便携设备需求，在学生课程设计、创客开源项目里的出镜率极高。

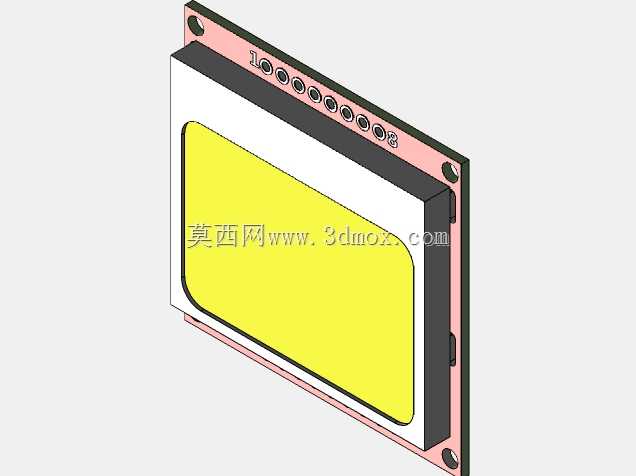

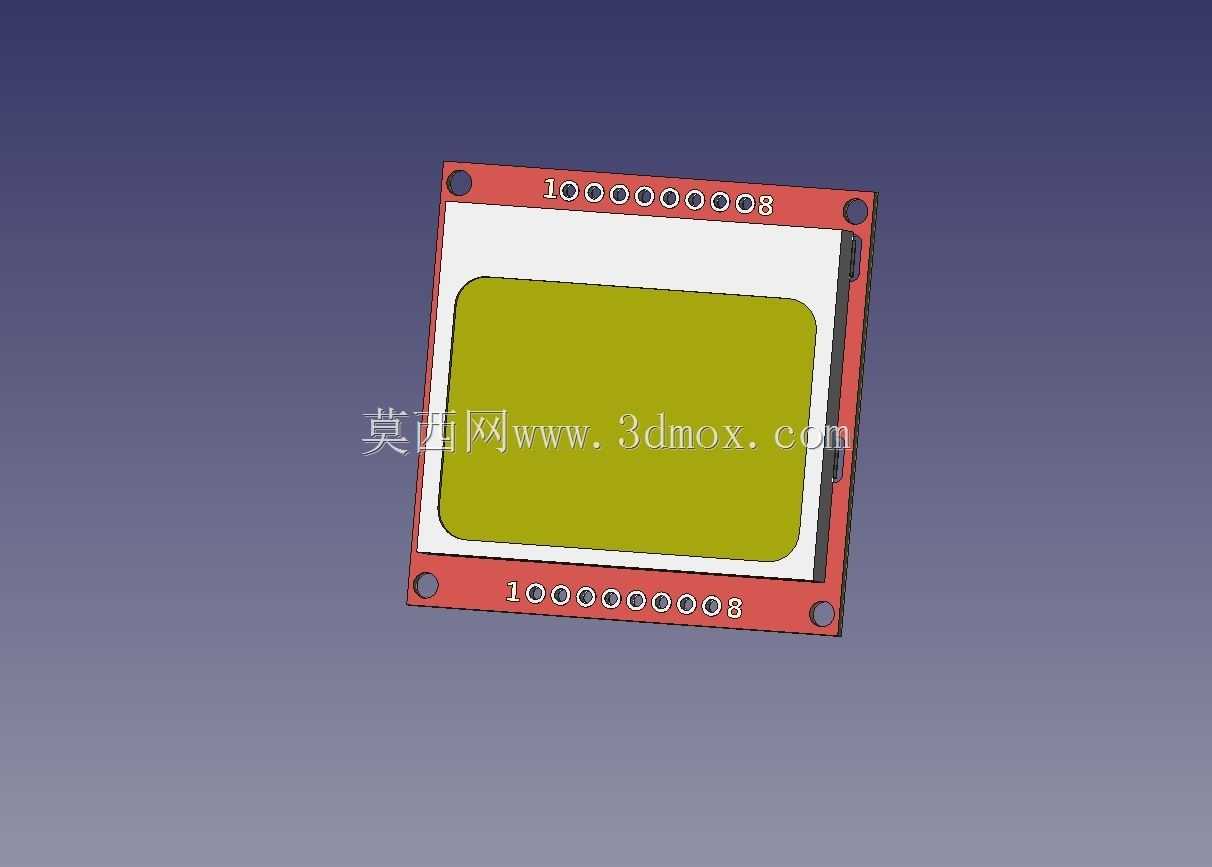

　　从结构设计角度拆解这个模块，整体采用矩形板载布局，红色PCB基材作为承载主体，屏幕区域居中布置，四周预留了对称的安装固定孔位，方便直接通过铜柱或者螺丝固定在设备外壳内部的安装柱上，不需要额外设计复杂的固定支架。屏幕本体采用黄绿色单色液晶屏，外层带有白色遮光衬边，能够避免屏幕边缘漏光影响显示效果，PCB板的上下边缘分别布置了8个焊盘引脚，分别对应电源、地、串行数据、时钟、片选、复位、背光控制等信号通路，引脚间距采用标准2.54mm间距设计，既可以直接焊接排针插在面包板上做原型验证，也可以直接焊接导线连接到主控板上，适配不同阶段的开发需求。

　　设计时需要重点关注安装边界的预留，模块整体厚度较薄，屏幕表面没有额外的保护玻璃，在结构堆叠时要注意屏幕正面不能有硬质结构件直接压迫，避免屏幕受压出现显示缺划的问题；PCB四角的安装孔做了金属化包边处理，锁付螺丝时要控制扭力，避免螺丝过紧压裂PCB基材。模块侧边预留了屏幕排线的压接位置，结构设计时要在对应位置留出避让空间，不能让外壳筋位压到排线压接区域，防止长期使用后排线接触不良。

　　从功能特性上看，这款模块可以显示84*48分辨率的单色内容，支持字符、简单图形的显示，足够满足小型设备的状态显示需求，不需要高性能主控就能驱动，对主控的IO口资源占用极少，仅需几个普通IO口就能完成通信，非常适合资源有限的小型单片机项目使用。在做结构适配时，屏幕的显示区域中心要和设备外壳上的显示窗口中心对齐，窗口边缘要做遮光处理，避免环境光从屏幕和外壳的缝隙漏入，影响强光下的显示可读性；如果是用在户外场景的设备，还可以在屏幕外侧加装透明亚克力保护面板，面板和屏幕之间留出0.3-0.5mm的间隙，既不影响显示效果，又能避免尖锐物体刮花屏幕表面。

　　很多工程师在做这类模块的集成设计时，容易忽略引脚侧的出线空间，因为模块的引脚布置在PCB的上下长边，接线后导线或者排针会向外延伸一定长度，在做内部堆叠时要在引脚对应方向留出至少5mm的出线空间，避免导线被外壳挤压导致虚焊。另外模块的背光采用侧部LED导光结构，背光的均匀度足够满足近距离查看需求，不需要额外增加匀光膜结构，简化了整体的装配流程。

　　在做三维建模时，需要准确还原PCB的外形尺寸、安装孔的位置精度、屏幕区域的凸台高度、引脚焊盘的位置，这些尺寸直接影响后续的外壳开模或者3D打印装配的适配度，如果安装孔位置偏差超过0.2mm，就会出现锁付螺丝时PCB被强行拉扯，长期使用后容易出现焊点开裂的问题；屏幕区域的凸台高度如果建模不准，会出现屏幕顶到外壳窗口或者屏幕离窗口过远漏光的问题。建模时还要把PCB四个角的圆角特征还原出来，避免装配时尖角刮伤导线绝缘层。

　　这类成熟的通用显示模块，结构设计上已经经过了海量项目的验证，工程师在集成时只需要按照模块的实际尺寸做好安装定位、避让、防护设计，就能快速完成显示部分的结构开发，不需要从零开始做屏幕的驱动和结构设计，能够大幅缩短小型设备的开发周期，降低项目的硬件成本，这也是这款老旧的手机屏幕至今还在DIY和小型工控领域被广泛使用的核心原因。
