ESP8266NodeMCU开发板背板螺钉固定支架

项目分类:通用五金配件 发布时间:2022-03-03 ID:570920
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架
  • ESP8266NodeMCU开发板背板螺钉固定支架

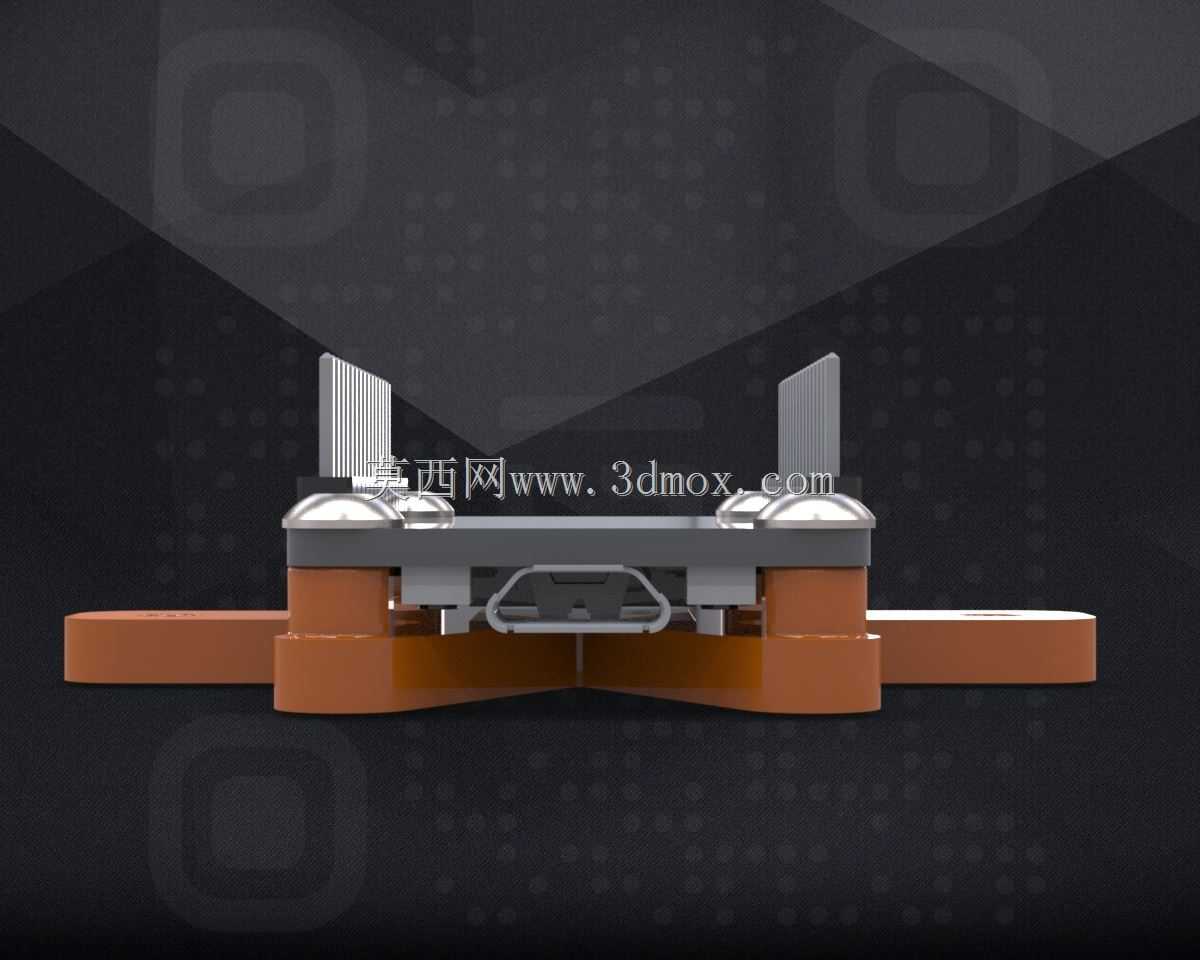

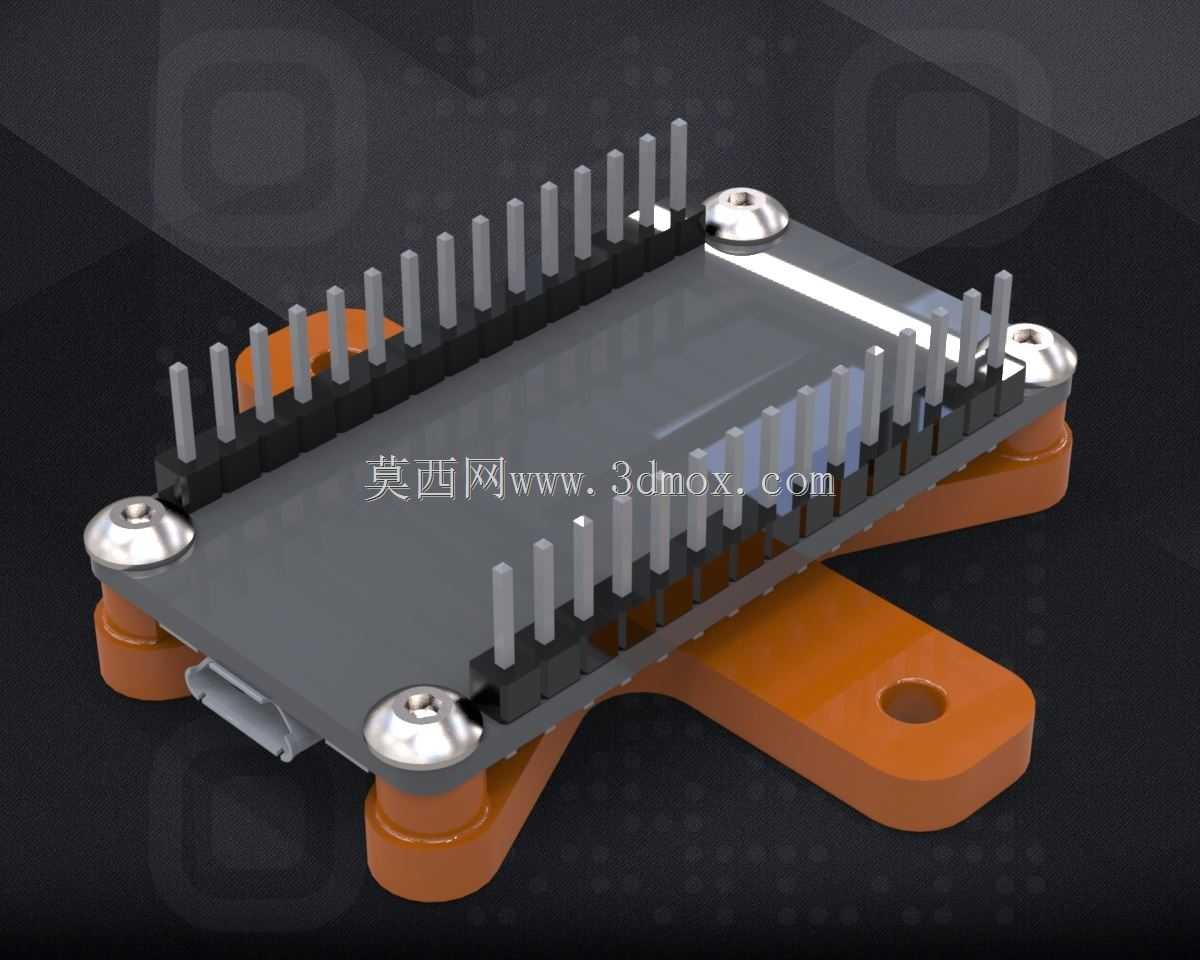

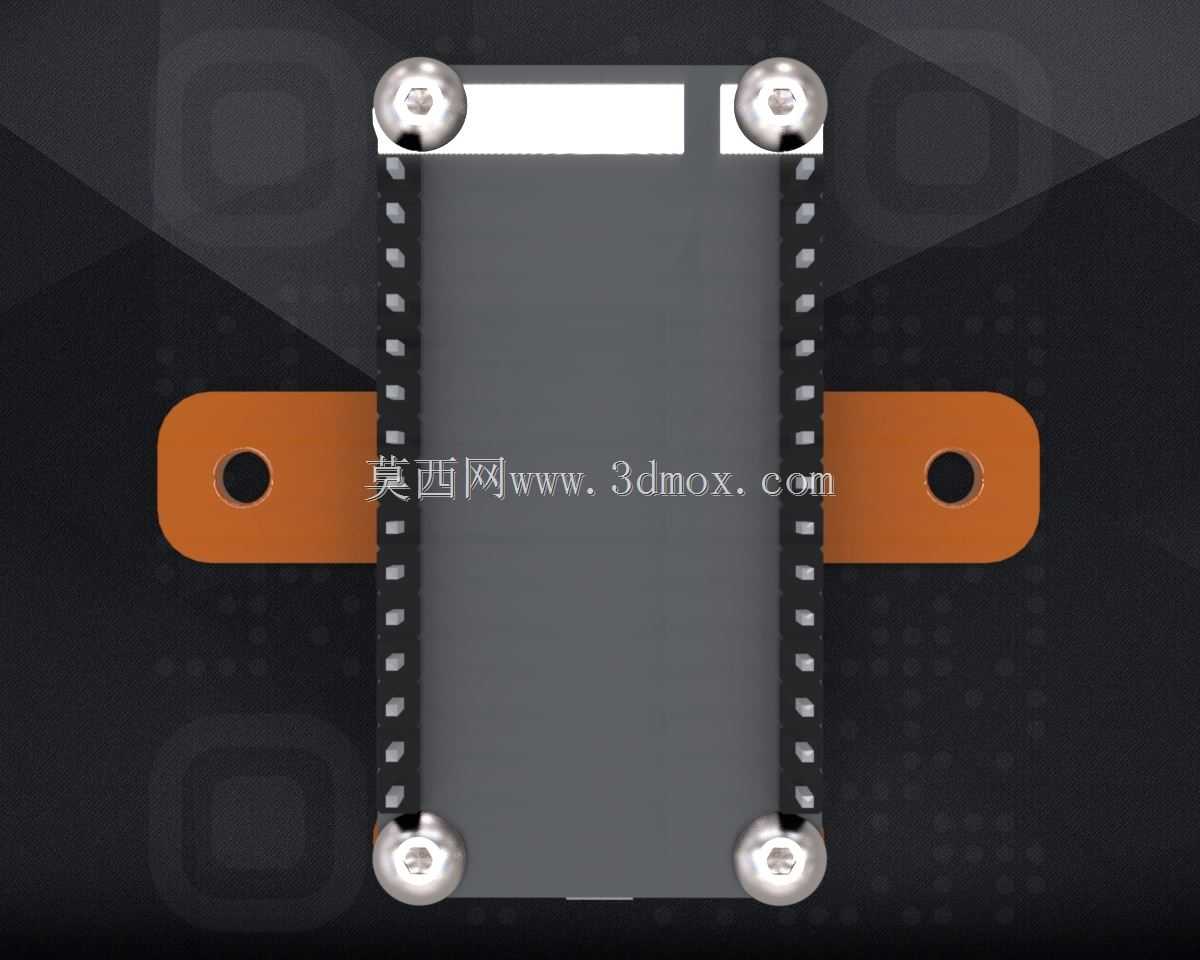

  在嵌入式开发、物联网终端原型搭建的实际作业场景里,开发板的安装固定一直是容易被忽略却直接影响调试效率与设备运行稳定性的细节,这款针对GueriTech ESP8266 NodeMCU设计的背板安装螺钉支架,正是为解决开发板在测试台架、小型设备壳体内的无规则晃动、接线拉扯松脱、板件与安装面短路等实际工程问题开发的结构件。从实际使用场景来看,这类支架既可以用在实验室原型验证阶段的测试工装台面上,通过螺钉将支架固定在亚克力测试台、铝型材框架的指定安装位,再把NodeMCU开发板锁附在支架上,避免调试过程中反复插拔串口、接线时板件移位导致的引脚脱焊、接线错序问题;也可以直接集成到小型物联网终端的壳体内部,作为开发板与壳体之间的支撑连接结构,让板件与壳体内壁保持足够的安全间隙,避免板底焊点直接接触壳体金属层造成短路,同时预留出足够的散热空间,降低长时间运行时板件积热导致的WiFi模块工作不稳定概率。

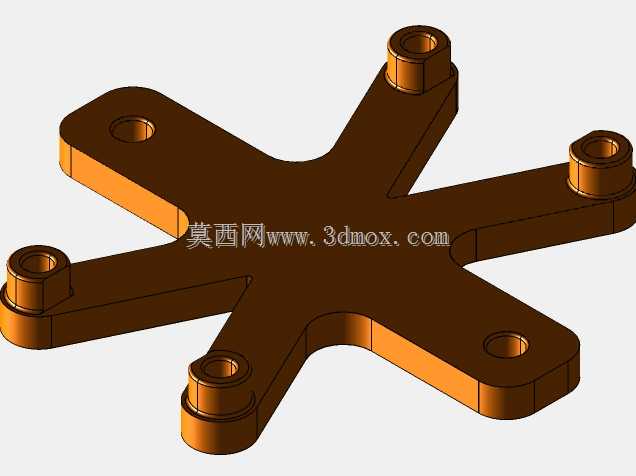

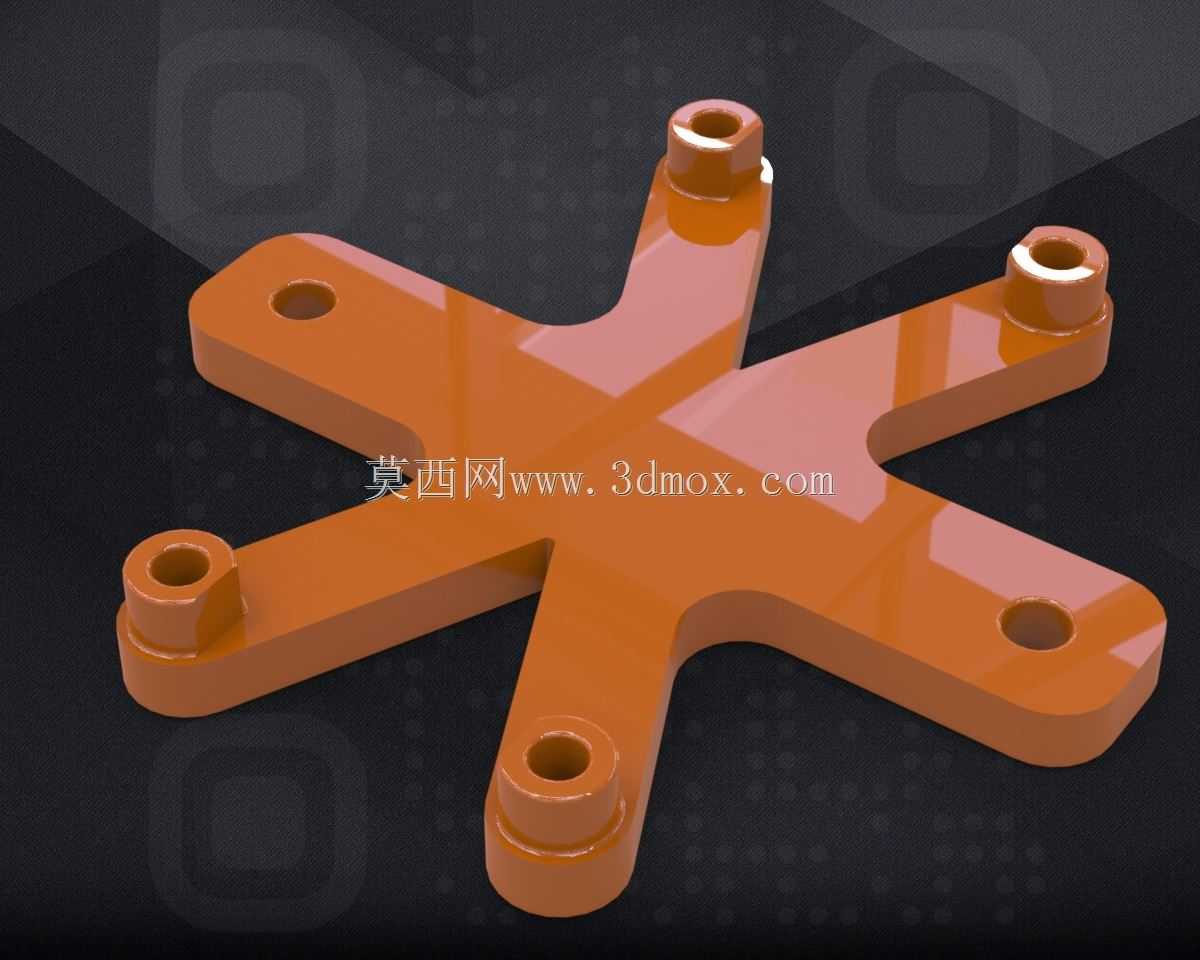

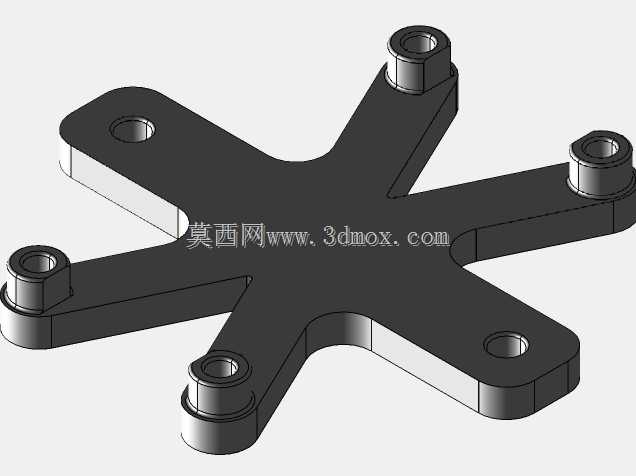

  从结构设计思路来看,这款支架采用了六臂星型的对称布局,完全匹配ESP8266 NodeMCU开发板的安装孔位分布,三个带内螺纹凸台的支臂对应开发板上的三个固定孔位,凸台高度经过精确核算,刚好能让M2规格的固定螺钉穿过开发板安装孔后完全旋入凸台内孔,不会出现螺钉过长顶伤板件线路、或是螺钉过短锁附不牢的问题;另外三个带光孔的支臂则是支架自身的安装固定位,光孔直径适配常用的M3自攻螺钉或者M2.5机丝,既可以从支架正面锁螺钉将支架固定在安装面上,也可以从安装面背面穿螺钉将支架反向固定,适配不同安装空间的操作需求。整个支架的支臂做了等宽等厚的设计,臂身厚度控制在2mm,既保证了足够的结构强度,在拧紧固定螺钉时不会出现臂身弯折变形的情况,又尽可能减少了材料占用,降低支架自身重量,对于对载荷敏感的小型无人机载物联网终端、便携传感节点这类应用场景,轻量化的结构不会额外增加过多负载。

  在安装边界的尺寸设计上,支架的最大外轮廓直径刚好覆盖NodeMCU开发板的PCB板边缘,不会超出板件轮廓过多,避免在狭小壳体内安装时与其他元器件、走线产生干涉;每个支臂的转角位置都做了R3的圆角过渡,没有尖锐的直角毛刺,既避免了安装操作时划伤手指、刮伤导线绝缘层,也减少了注塑成型时的应力集中问题,降低批量生产时的废品率。三个螺纹凸台的端面做了0.1mm的沉台设计,当开发板压合在支架上时,板件底面与支架主体平面之间会留出均匀的间隙,这个间隙一方面可以让板底的贴片元器件不会被支架平面顶压,避免元器件虚焊脱落,另一方面可以形成空气对流通道,让板件工作时产生的热量能够顺着间隙散出,尤其是ESP8266模块长时间高功率发射WiFi信号时,核心芯片的温升会比直接贴装在平面上低5-8摄氏度,有效提升长时间运行的稳定性。

  从实际装配的适配性来看,这款支架的安装孔位公差控制在±0.05mm范围内,既不会因为孔位偏差导致开发板无法顺利装入,也不会因为间隙过大造成板件安装后出现旷量,在有振动的应用场景下,比如工业现场的传感采集节点、车载移动监测设备,支架的刚性固定可以避免板件反复振动导致的引脚疲劳断裂、接线松脱问题。支架的表面没有多余的卡扣、凸起结构,整体为纯平面支撑设计,不管是采用3D打印单件打样验证,还是采用注塑工艺批量生产,都不需要复杂的模具结构,生产制造成本低,成型周期短,能够快速满足小批量原型制作和大批量量产的不同需求。在实际选型使用时,只需要确认安装面的固定孔位与支架三个光孔的位置对应,就可以快速完成装配,不需要额外设计定制转接结构,能够大幅缩短物联网终端产品的结构开发周期,减少结构设计人员在开发板固定这类小结构件上的重复建模工作量,把更多精力放在核心功能的结构优化上。
