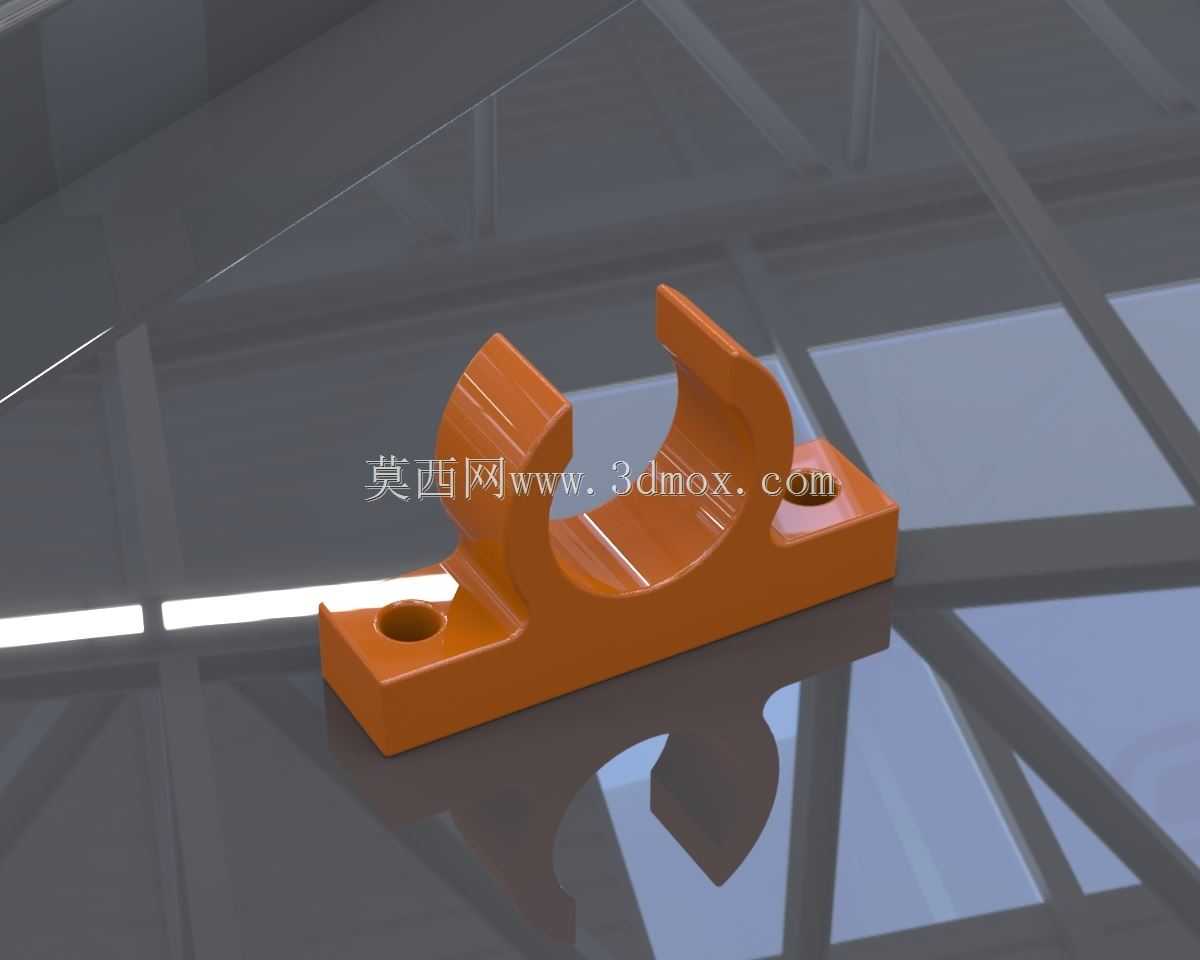

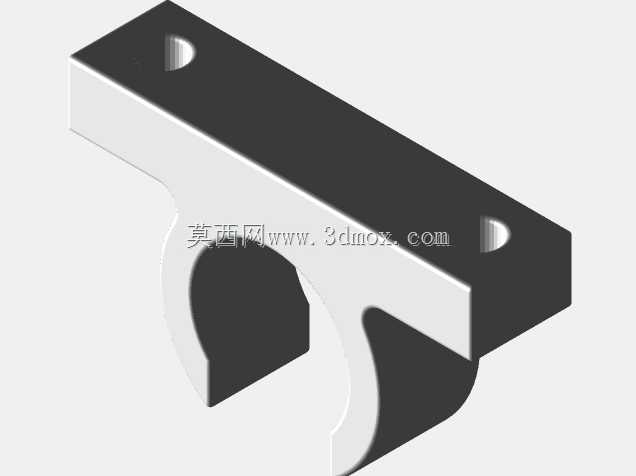

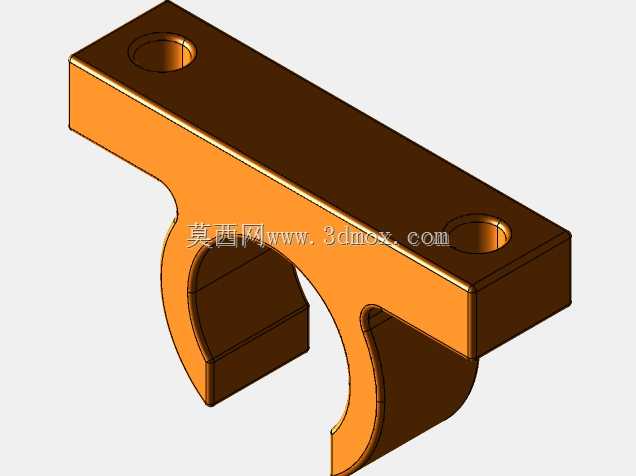

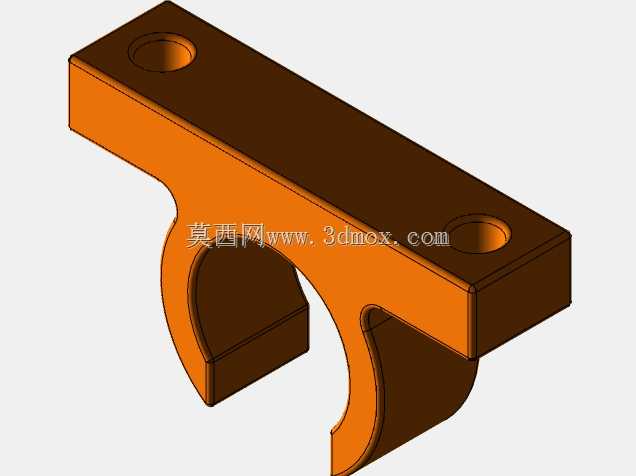

RJ45网线墙面固定夹持座结构设计

　　在综合布线施工、弱电井线缆整理、办公区墙面网线布设、智能家居点位改造这类场景里，外露网线的垂坠、移位、拉扯问题一直是施工中容易忽略却影响后期运维的细节，这款墙面夹持件就是针对RJ45规格网络电缆的墙装固定需求设计的专用固定结构。

　　从实际使用逻辑出发，该夹持件不需要在布线时提前穿入线缆，两个带圆弧过渡的C型卡爪开口朝上，施工时可以直接将已经压接好水晶头的网线从开口处压入卡合位，避免了传统闭口线卡需要剪断线缆重新端接、或者穿线耗费工时的问题，卡爪内侧做了微凸的防滑筋结构，网线压入后不会因为长期的线缆应力、温度变化导致的塑料形变出现松脱滑落，卡合的松紧度经过适配，既能卡稳外径在5-6mm区间的常规超五类、六类非屏蔽网线，也不会因为夹持力过大压伤线芯外被，影响网线的传输性能。

　　底座部分采用一体化的平直安装面，两个安装孔位对称分布在卡爪结构的两侧，孔位做了沉头设计，适配常规的自攻螺丝安装，安装后螺丝头部不会突出底座平面，避免剐蹭经过的线缆或者施工人员衣物，底座的厚度做了均衡设计，既保证了螺丝锁紧时不会出现底座翘曲、断裂的问题，也不会因为整体厚度过大导致墙面安装后突出过多，影响布线的整洁度。两个C型卡爪之间预留了足够的形变让位空间，压入线缆时卡爪可以向两侧产生微量弹性形变，线缆卡入后形变复位形成稳定的包裹夹持力，不需要额外的锁扣结构就能实现可靠固定。

　　设计过程中优先考虑了注塑成型的工艺可行性，整体结构没有倒扣、薄厚突变的区域，所有转角都做了R角过渡，既避免了注塑时出现应力集中导致的零件开裂，也能减少成型时的缩水、缺料问题，适合采用通用工程塑料批量注塑生产，零件的拔模角度统一设置在1.5度，不需要复杂的抽芯模具结构就能完成量产，能有效控制生产制造成本，适配大规模布线项目的配件采购需求。

　　从安装边界来看，该夹持件的整体长度控制在适配单根网线固定的合理区间，安装孔的中心距经过匹配常规墙面施工的钻孔间距，不需要特殊的安装工具，普通电工用手电钻或者甚至手动螺丝刀就能完成墙面固定，底座的底面做了细微的磨砂纹理，在乳胶漆墙面、瓷砖墙面、金属桥架表面安装时，配合双面胶辅助定位也能实现临时固定，方便施工时调整安装位置。卡爪的圆弧曲率完全匹配常规圆型网络电缆的外轮廓，卡入后线缆与卡爪的接触面积足够大，不会出现局部应力集中压破线皮的问题，同时卡爪的高度经过测算，即使是带屏蔽层的六类网线也能完全卡入，不会出现线缆高出卡爪导致固定不稳的情况。

　　在实际运维场景中，这种夹持件也方便后期的线路调整，需要更换网线或者调整布线走向时，只需要将线缆从卡爪开口处向上挑出即可，不需要拆卸底座螺丝，能大幅减少后期线路维护的工作量，相比传统的钢钉线卡，这种塑料夹持件不会因为钢钉打穿线芯导致的网络故障，也不会在墙面留下过大的钉孔，拆卸后对墙面的损伤更小，适合办公区、机房、家庭装修等对墙面整洁度有要求的布线场景。整体结构没有多余的装饰性设计，所有结构特征都服务于线缆固定、便捷安装、可靠夹持的核心功能，没有冗余的结构件，零件一体成型，不需要后续的组装工序，生产和施工的效率都能得到有效提升。
