多功能灯丝量规钥匙挂扣结构设计

　　这款挂扣式量规的设计初衷，是解决电子装联、小型灯丝维修场景下，作业人员随身快速核对灯丝规格的需求，把日常高频使用的钥匙挂具和灯丝线径测量功能整合到一起，不需要额外携带单独的塞规或者卡尺，掏钥匙的时候就能完成快速测量，尤其适合上门维修、户外小型电子设备调试、创客空间日常DIY这类没有固定工作台的作业场景。

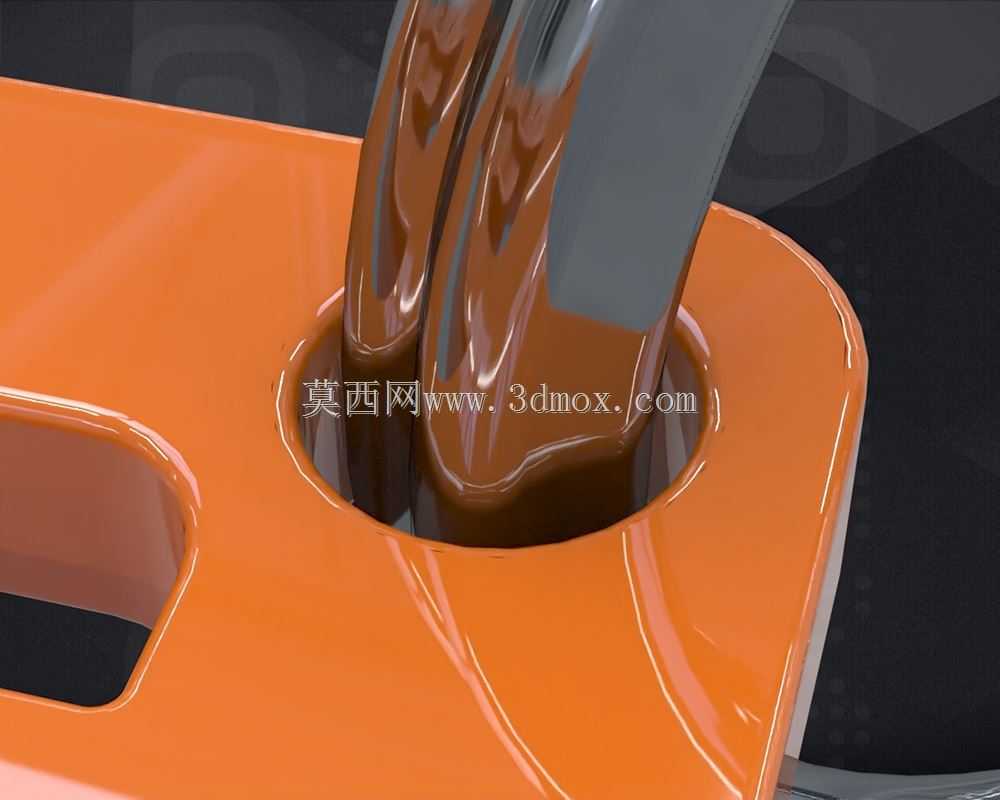

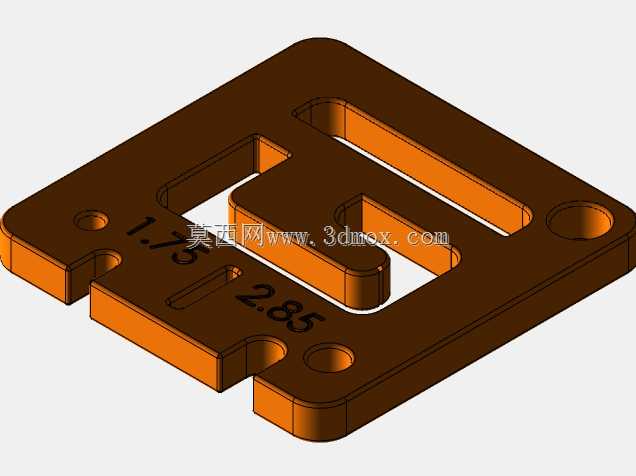

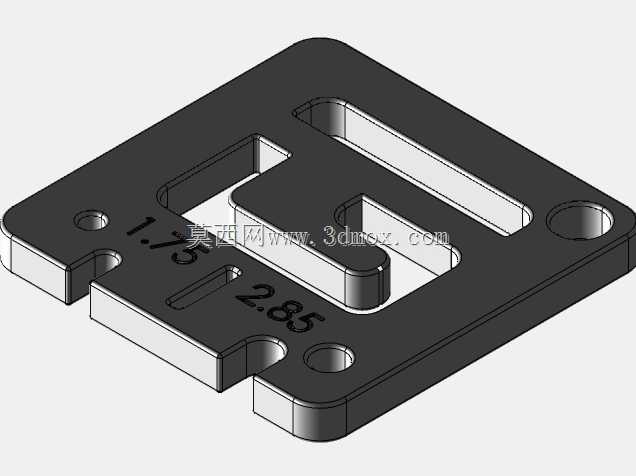

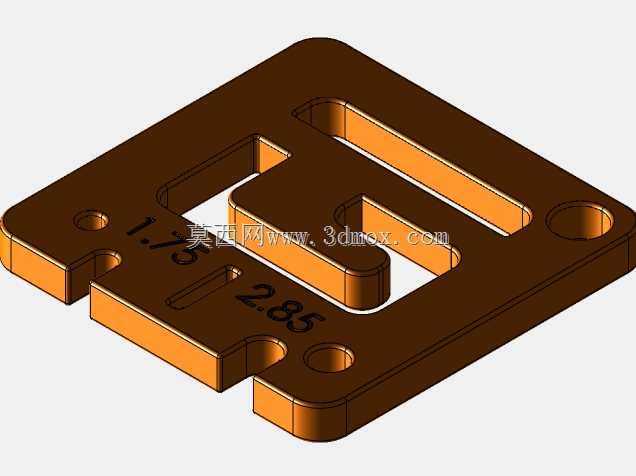

　　从结构设计来看，主体采用平板式一体化结构，没有多余的活动部件，整体轮廓做了圆角过渡处理，避免尖锐边角刮蹭衣物或者划伤手部，挂孔位置做了局部加厚的凸台结构，钥匙环穿过之后不会因为长期晃动磨损孔位，主体厚度控制在3mm左右，既保证了量规开口的刚性，不会因为轻微挤压变形导致测量偏差，又不会因为太厚增加整体重量，挂在钥匙串上不会有明显的坠重感。

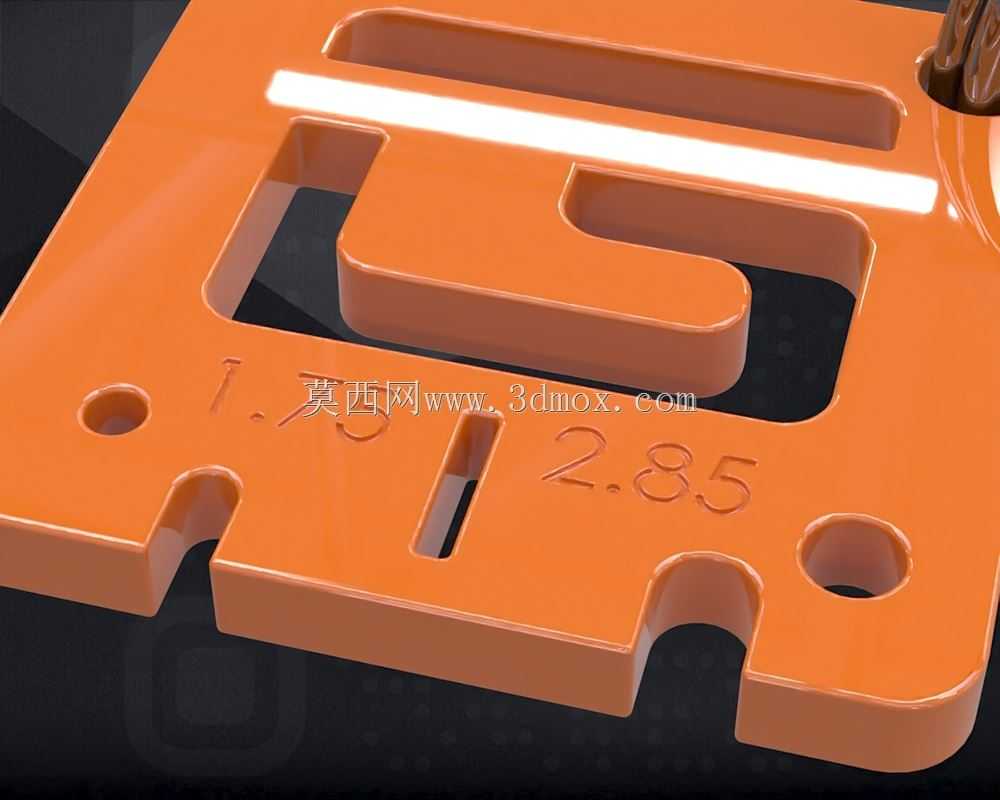

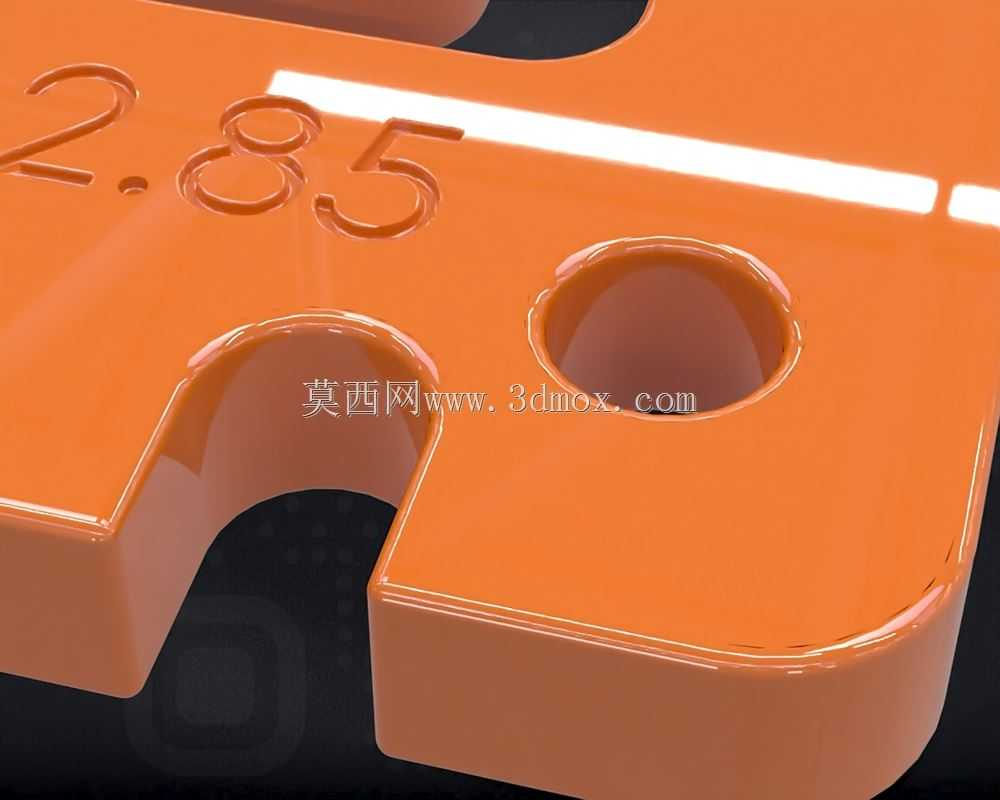

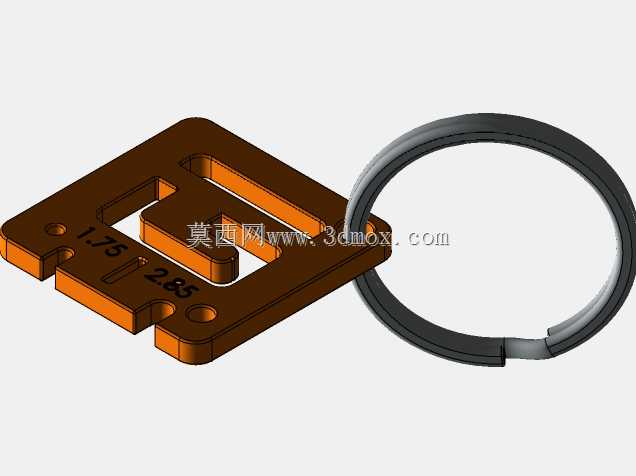

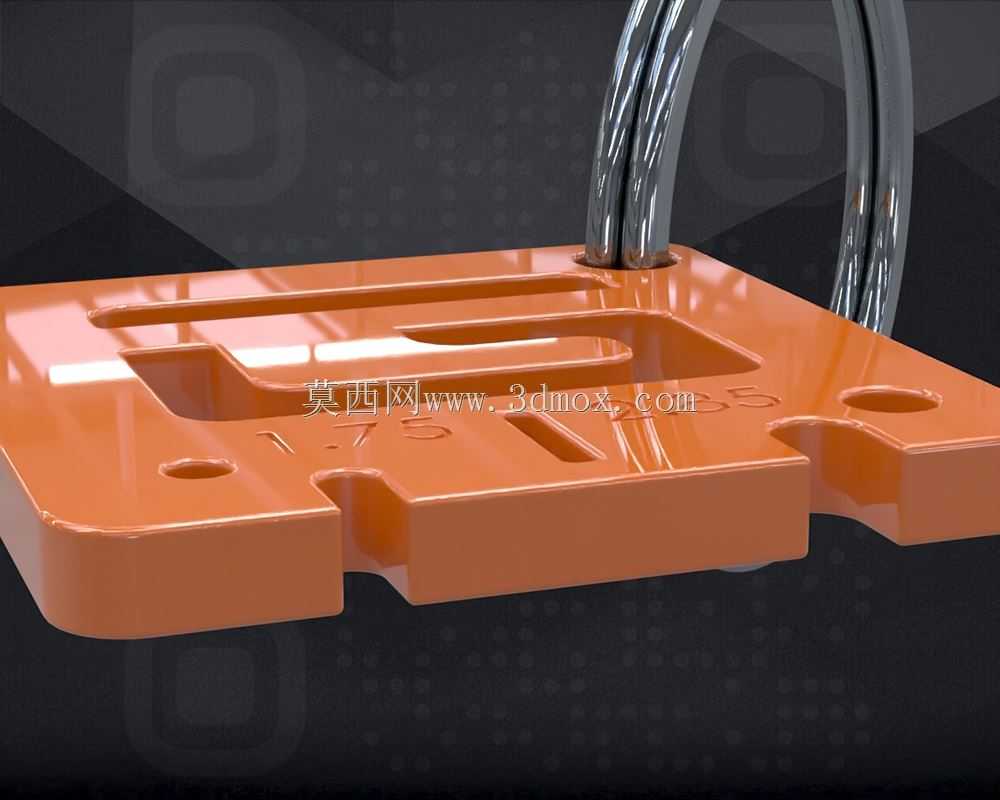

　　测量功能的布局上，把不同规格的灯丝测量槽沿着主体的镂空区域排布，分别对应常用的1.75mm、2.85mm等常见3D打印耗材、小型灯丝的线径规格，测量槽的开口做了导入倒角，测量的时候不需要刻意对准，顺着倒角就能把灯丝滑入测量位，快速判断线径是否符合使用要求，避免拿错耗材导致打印或者焊接故障。镂空的造型一方面减轻了整体重量，另一方面形成了辨识度很高的造型，和普通的装饰性钥匙扣区分开，哪怕放在一堆钥匙里也能快速找到。

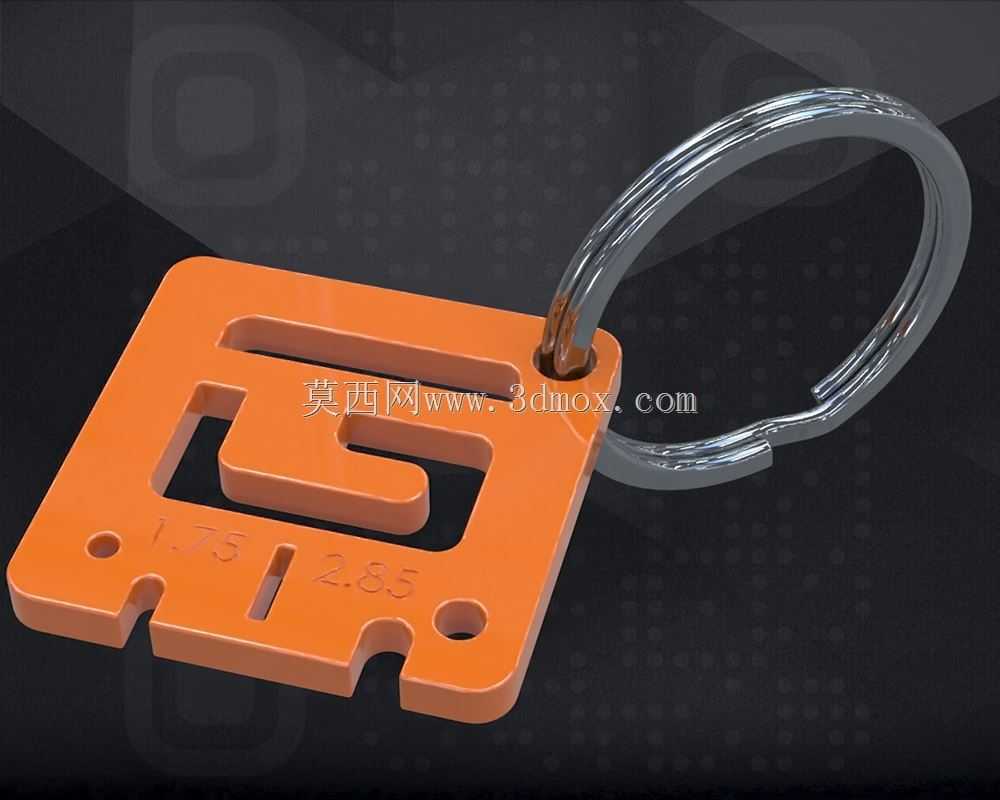

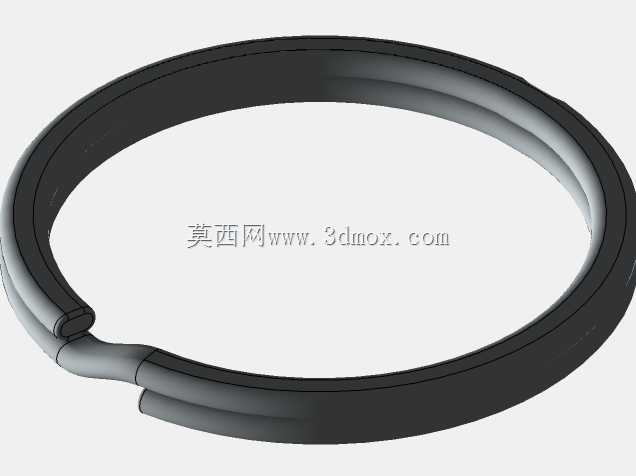

　　安装边界方面，挂孔的直径适配标准规格的金属钥匙环，不需要额外的转接配件，直接可以和现有钥匙串、工具挂扣连接，主体的外轮廓尺寸控制在40mm见方以内，和普通的门禁卡挂坠尺寸接近，不会因为尺寸过大卡到口袋或者包的隔层。测量槽的公差按照IT7级精度设计，日常使用中只要不刻意暴力弯折，测量精度可以满足非精密装配场景下的快速核验需求，不需要频繁校准。

　　材质选择上适合采用阳极氧化铝合金或者不锈钢加工，铝合金材质重量轻，表面可以做不同颜色的氧化处理，方便区分不同量程的版本，不锈钢材质耐磨性更好，适合经常在户外、车间环境使用的场景，两种材质都不容易生锈，长期接触手汗也不会出现锈蚀掉渣的情况，不会污染测量的灯丝或者耗材。表面的刻度标识采用激光雕刻的方式，不会因为长期摩擦脱落，哪怕用个三五年，刻度标识依然清晰可读。

　　实际使用的时候，除了测量灯丝线径，侧边的小槽还可以临时充当小型的剥线缺口，处理细导线的时候可以快速划开绝缘层，两个边角的定位孔还能配合小型扎带，把挂扣固定在工具包或者设备外壳上，作为临时的挂点使用，拓展了使用场景。整体结构没有装配缝隙，不会积攒灰尘或者油污，脏了之后直接用抹布擦拭就能清洁，不需要特殊的维护保养，很适合作为日常随身携带的小型辅助工具。

　　设计过程中特意规避了突出的结构，所有的功能槽都做在主体平面内，放在口袋里不会勾扯布料，钥匙环的连接位置做了下沉处理，钥匙环和主体平面贴合，不会出现凸起硌手的情况。测量槽的边缘做了钝化处理，不会像刀口一样割手，哪怕徒手触摸测量槽边缘也不会划伤，兼顾了工具的实用性和日常携带的安全性。和单独的小型量规相比，这种整合到钥匙扣上的设计，解决了小量具容易丢失、忘记携带的问题，因为钥匙是大部分人日常必带的物品，把工具和必带物品整合到一起，就能保证需要用的时候随时能拿到，不会出现要测量的时候找半天工具的情况，非常适合一线作业人员、创客、电子爱好者日常使用。
