Nema23步进电机角度调节步进装置结构

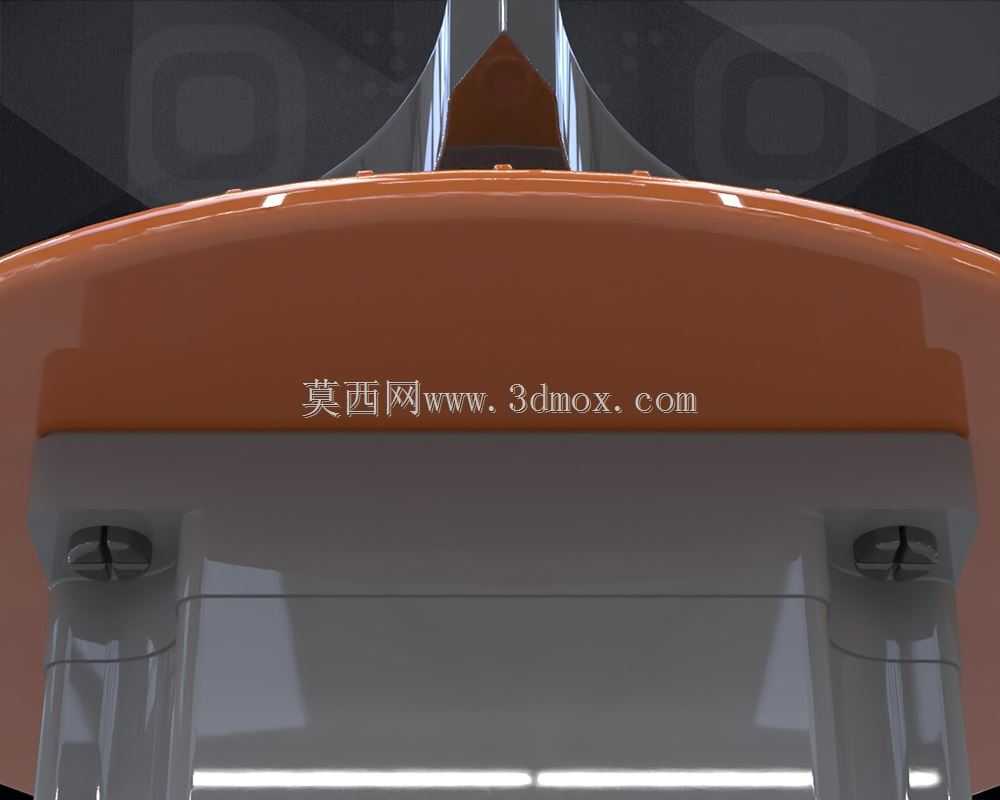

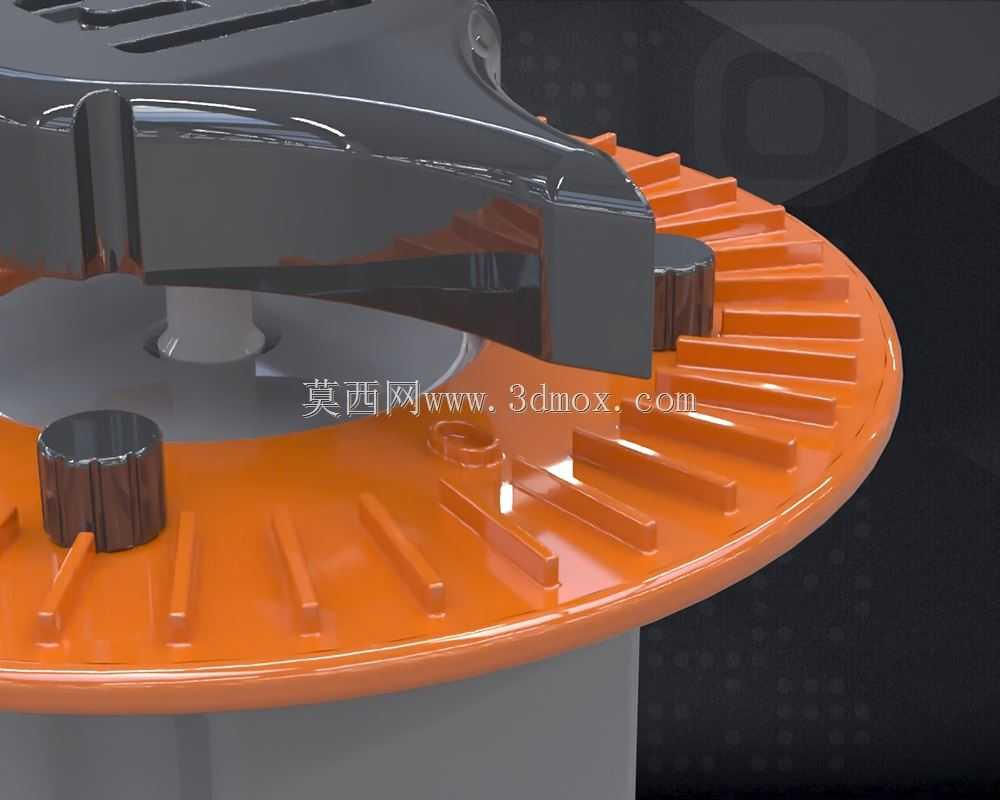

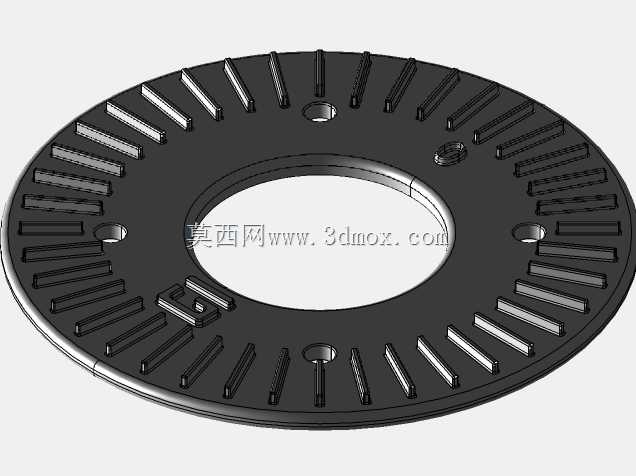

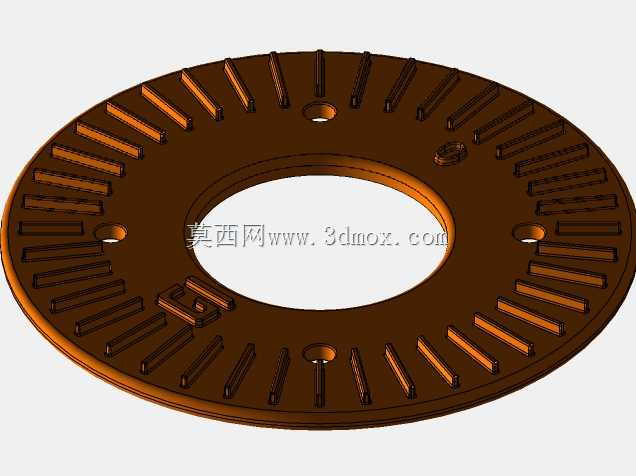

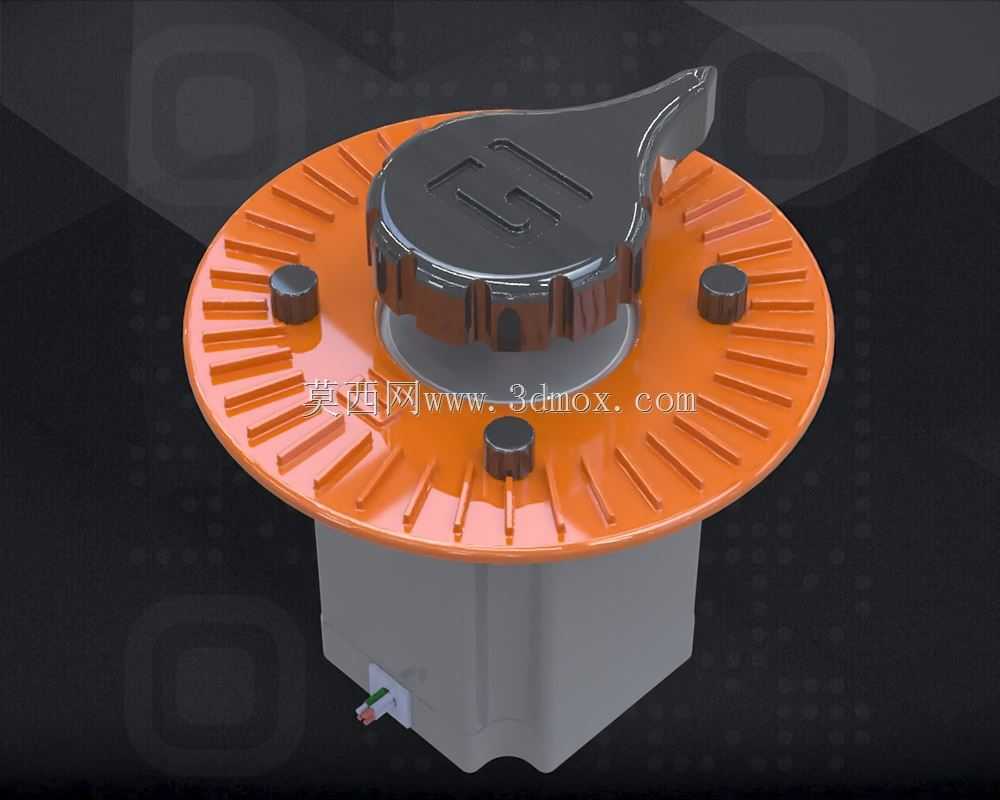

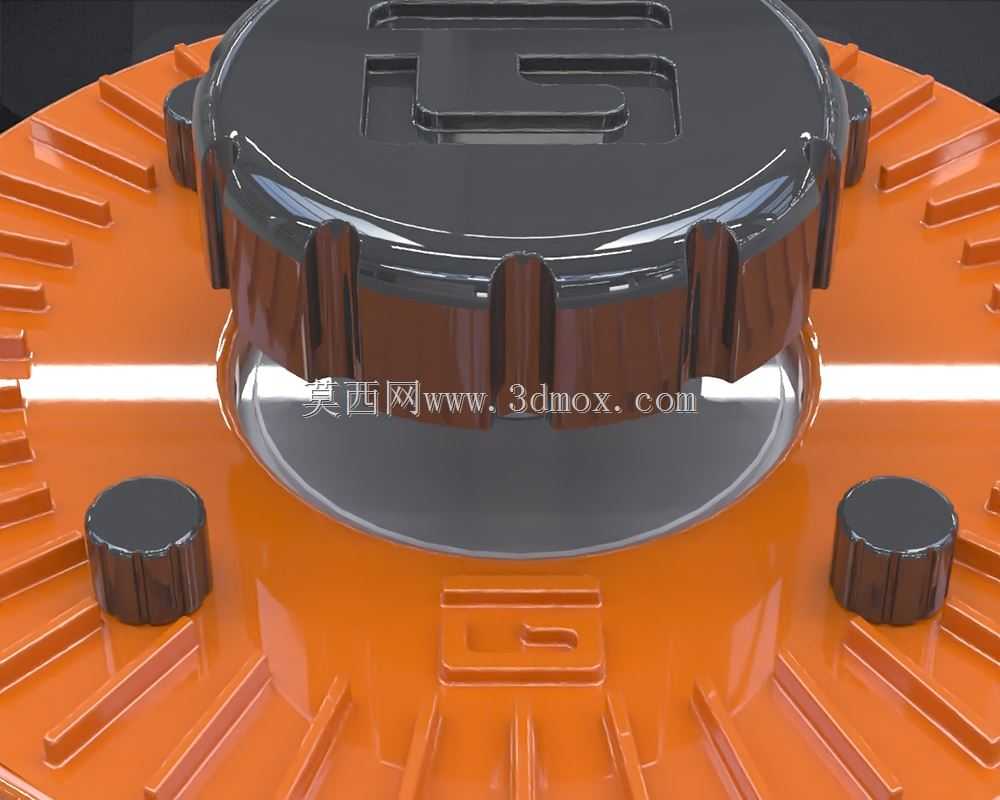

　　这款角度步进装置适配Nema23规格步进电机，主要面向小型自动化设备的手动角度调校、工位分度场景，常见于桌面级实验工装、小型检测设备的角度定位环节，也可用于DIY数控设备的手动对刀、角度预调工序，弥补纯电控步进在断电状态下无法快速手动调整角度的使用痛点。装置核心功能是通过顶部带刻度标识的拨盘结构，配合橙色分度盘的齿槽定位结构，实现步进电机输出轴的固定步距角度调整，每一次拨动手柄都能卡入对应分度齿位，避免调整后出现角度滑移，调整到位后通过三颗均布的紧固旋钮锁定位置，保证设备运行过程中角度基准不会偏移。从设计思路来看，整体结构采用分层堆叠的装配逻辑，底部直接适配Nema23电机的标准安装法兰尺寸，

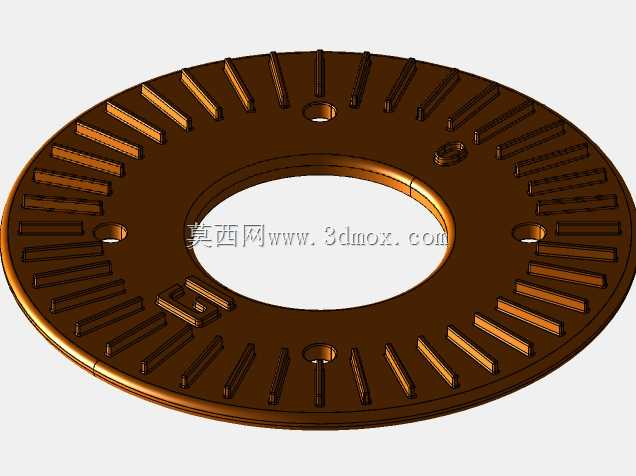

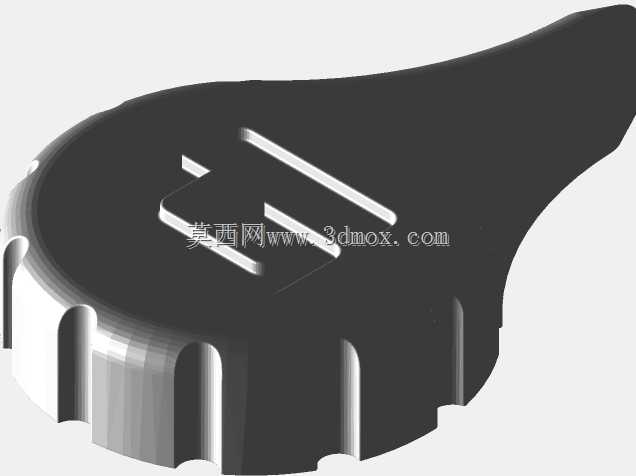

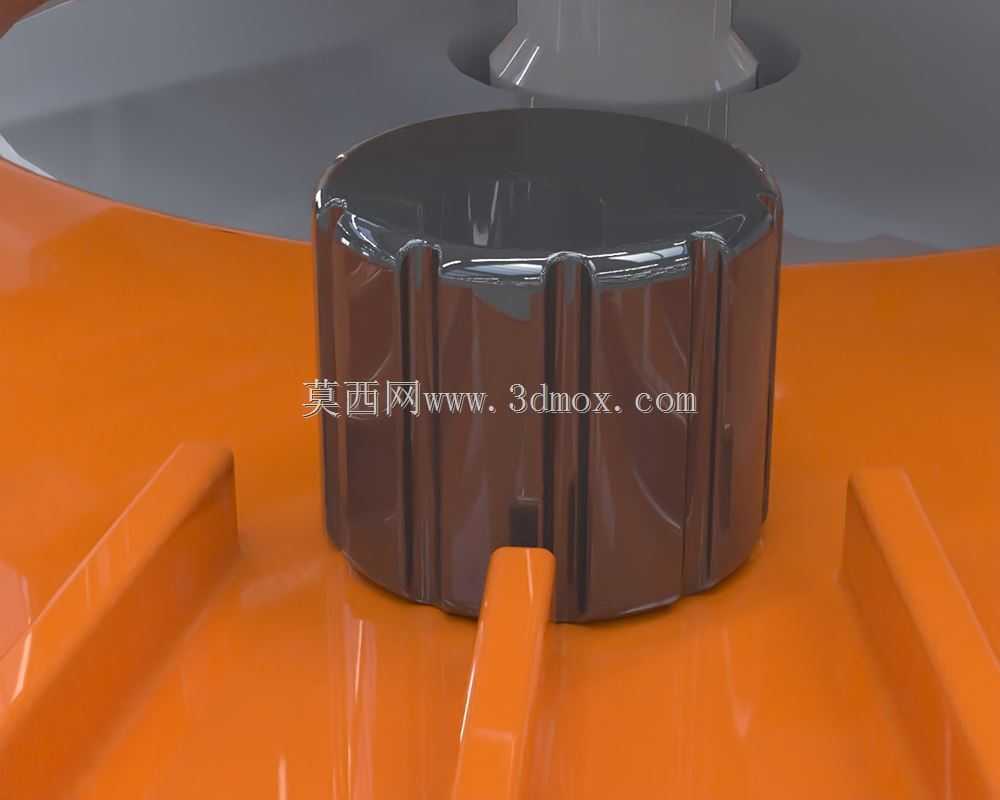

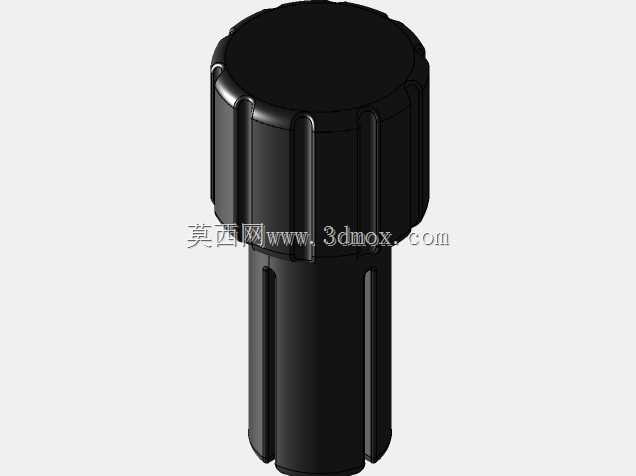

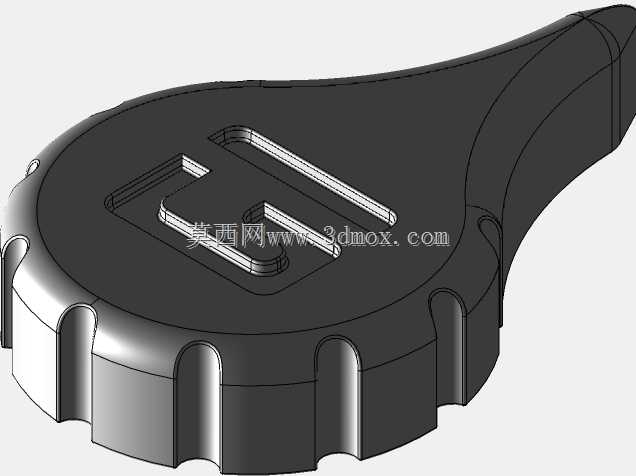

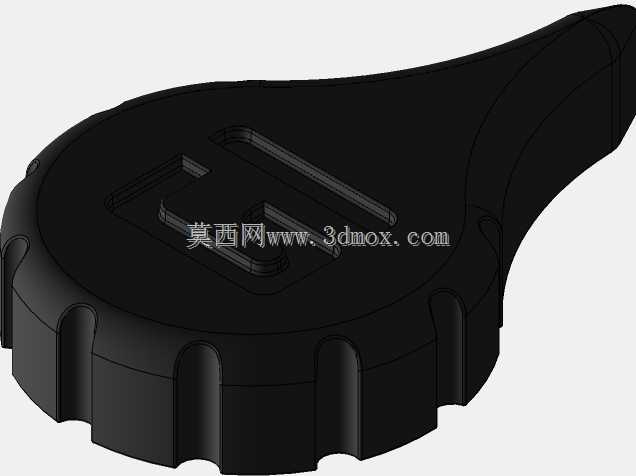

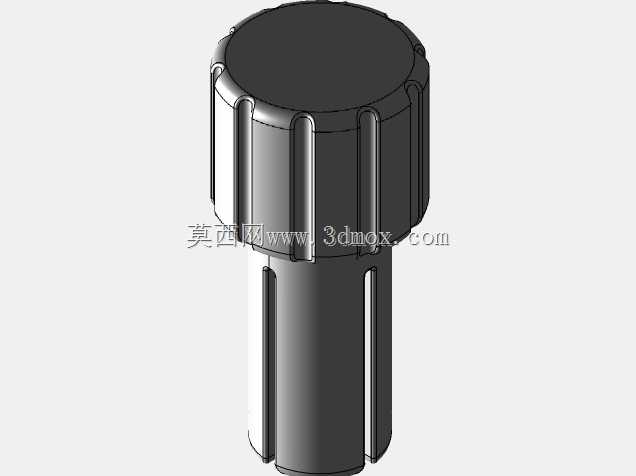

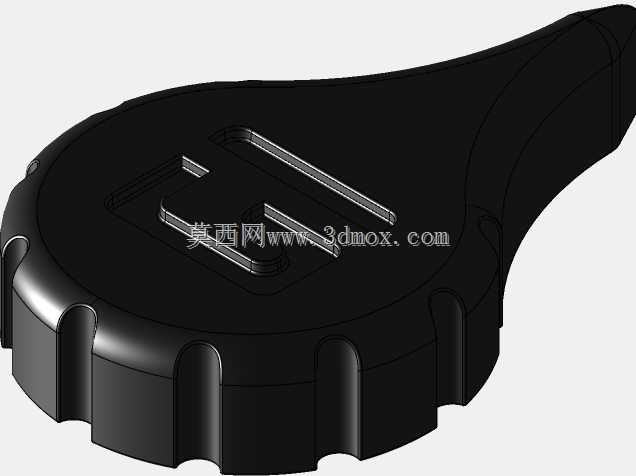

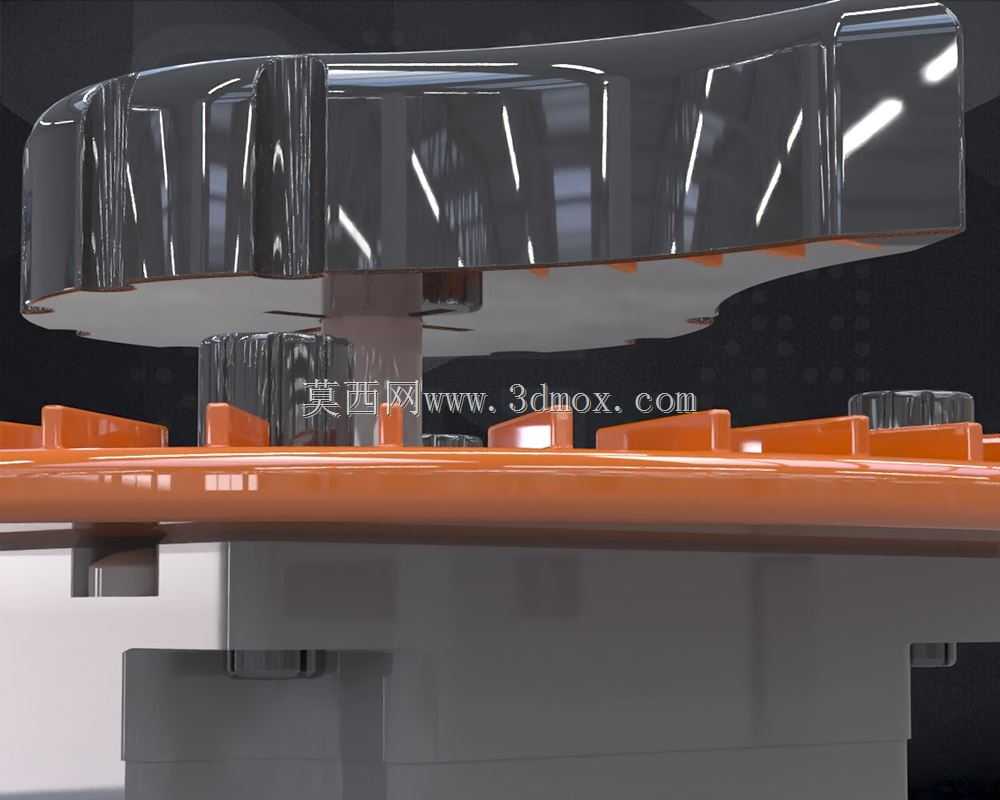

　　不需要额外制作转接板就能直接固定在对应规格的步进电机端面上，中间的分度盘采用径向放射齿设计，齿距对应常用的固定步进角度，齿槽深度经过匹配设计，既能保证拨动手柄时的卡入手感清晰，又不会因为卡接过紧导致调整费力。顶部的拨盘集成了角度标识与操作手柄，手柄做了贴合手指操作的曲面造型，手动拨动时施力方便，不需要额外借助工具就能完成角度切换。安装边界方面，装置整体外径与Nema23电机的57mm安装边长适配，突出电机端面的高度控制在合理范围，不会占用过多设备上部安装空间，底部出线位置预留了电机接线的避让空间，装配完成后电机的动力线与编码器线可以正常引出，不会和调节结构产生干涉。结构细节上，三颗紧固旋钮采用滚花防滑设计，

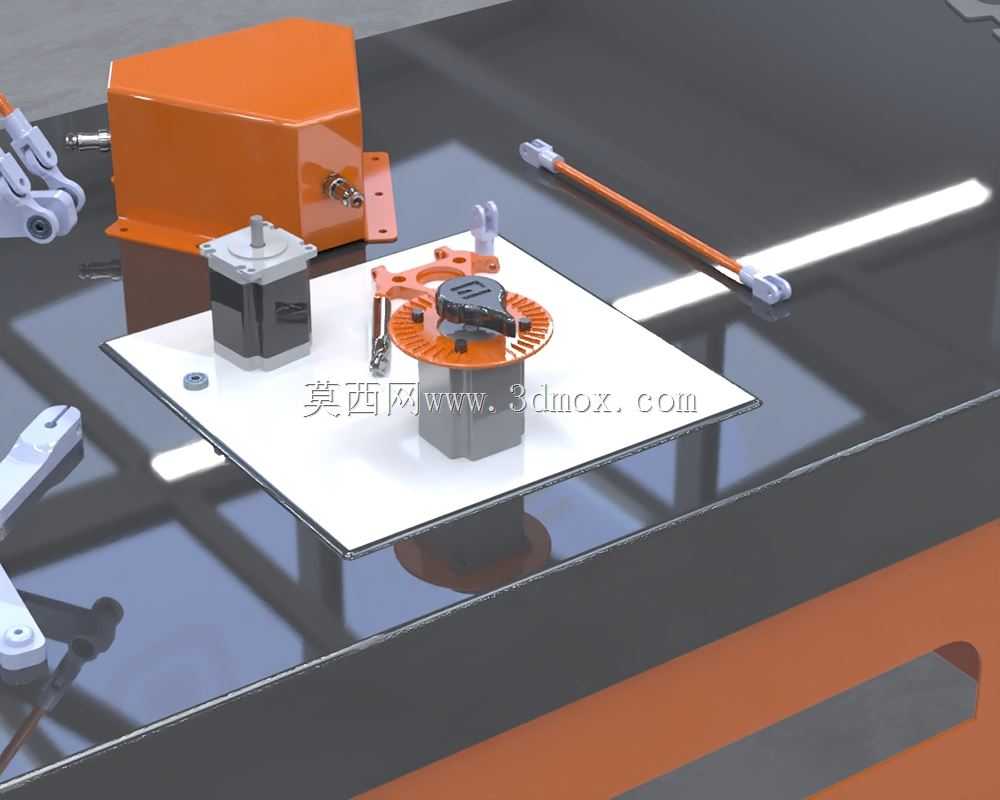

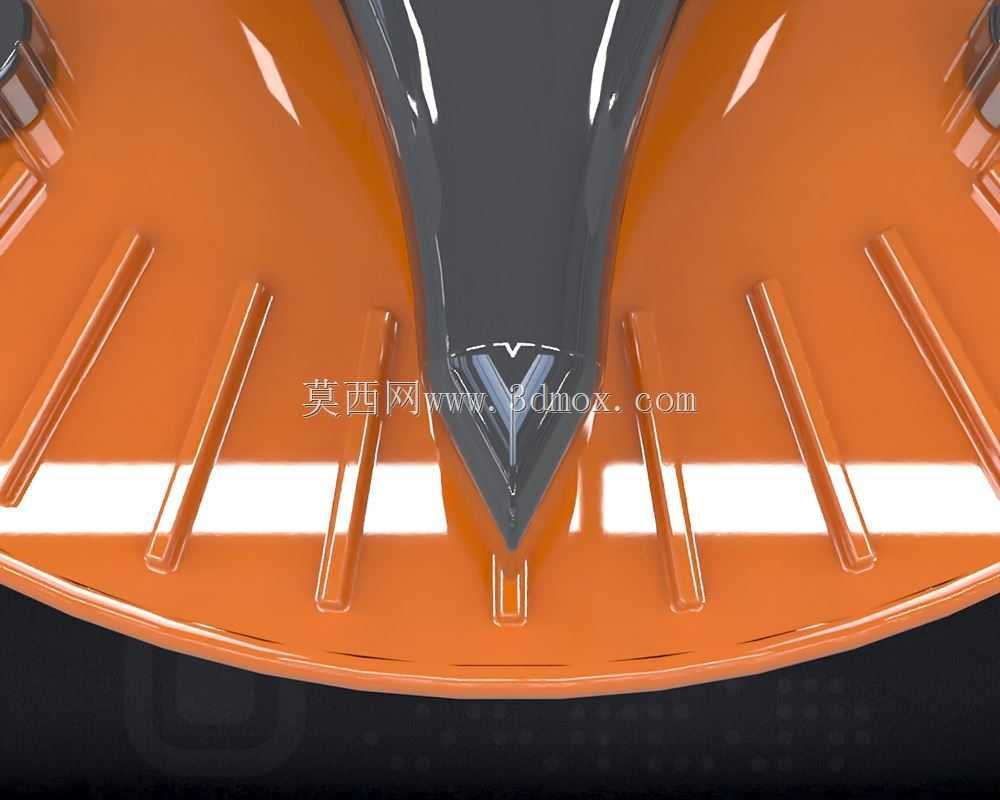

　　徒手就能完成锁紧与松开操作，旋钮的螺纹长度经过匹配，锁紧时不会顶伤电机端面，同时能提供足够的锁紧力保证分度盘和电机轴的相对位置固定。分度盘的橙色盘面一方面是和其他结构做颜色区分，方便操作人员快速识别调节区域，另一方面盘面的放射齿同时可以作为粗读刻度，配合顶部拨盘的基准标记，不需要额外加装刻度盘就能快速判断当前调整的角度区间。实际使用中，这款装置可以搭配步进电机实现电控自动步进与手动粗调的结合，在设备调试阶段可以快速通过手动拨盘调整到大致角度区间，再通过电控脉冲做精准角度补偿，大幅缩短设备调试的对位时间；在一些不需要频繁电控调整的固定角度工位，也可以直接通过该装置锁定角度，将步进电机作为固定角度的动力输出轴使用，简化设备的控制逻辑。结构建模过程中，所有配合面都预留了合理的装配公差，分度盘与电机轴的配合孔采用标准公差配合，装配后不会出现旷量，拨盘与分度盘的接触端面做了减摩处理，长期反复拨动也不会出现过度磨损导致定位精度下降的问题。
